使用零件草图

草图用于创建直接建模和顺序建模实体零件、钣金件及特征。

Note:

在 天工 CAD 中有顺序草图和直接草图。所创建草图的类型基于创建草图时的环境。

  • 顺序草图用于创建基于历史记录的零件和特征。
  • 直接草图用于创建直接建模零件和特征，直接零件不是基于历史记录的，因此可以直接使用方向盘工具编辑模型。

有关更多信息，请参见直接建模和顺序建模草图。

  • 在创建零件特征时，可绘制草图以定义基本形状。然后对每个特征进行添料或除料以定义完整零件。

    示例:

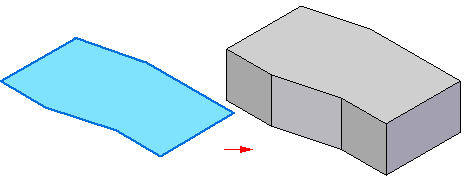

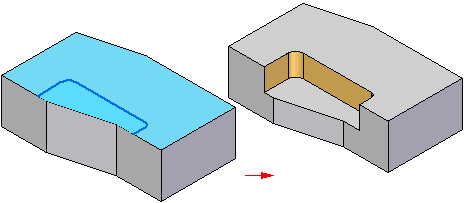

    这个带除料的实体零件是通过两个草图创建的：

    Tip:

    绘制草图时，常常需要捕捉模型元素（例如边线或点）作为参考。默认情况下，被遮挡的元素无法被捕捉到。若要捕捉被遮挡的零件元素，可通过以下方式：

    • 将视图样式调整为线框或可见边和隐藏边。
    • 调整视图角度（例如按 Ctrl + I 调整到正等测图），使被遮挡的零件元素可见。

    在草图中的某个命令（例如直线命令）激活期间，对于因光标悬停而高亮过的模型元素，即使视图样式或视图角度调整导致该元素被遮挡，该元素依然可以被捕捉，直到这个命令终止。

    示例:

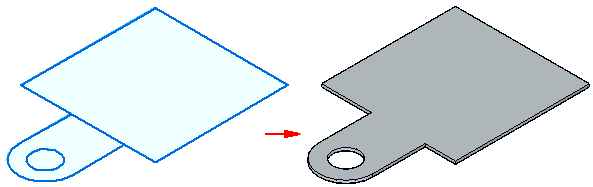

    以下钣金件使用了三个草图进行拉伸和除料。

  • 可拉伸或旋转一个草图，或使用一组草图来定义更复杂的特征。扫掠或肋板等某些特征类型需要多个草图。

    示例:

    可以使用基于草图的特征命令来添料，方法是：

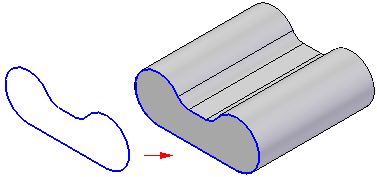

    • 沿线性路径拉伸草图元素，

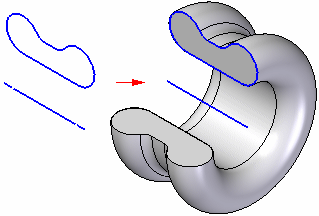

    • 围绕某条轴旋转草图元素，

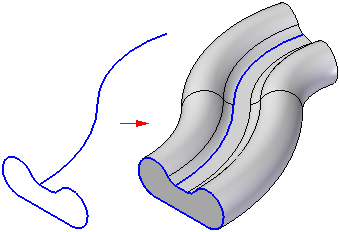

    • 沿用户定义路径扫掠草图元素，

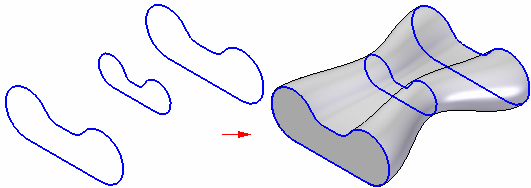

    • 或装配一系列草图元素。

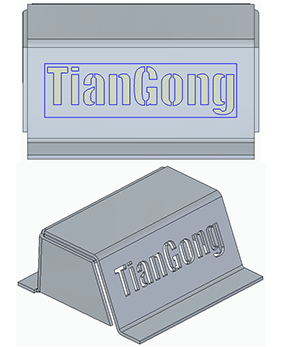

  • 可以使用文本轮廓命令将文本作为草图几何体放置在零件上。有关更多信息，请参见将文本作为草图几何体放置。

    示例:
