定义旋转特征的范围（顺序建模）

操作步骤：

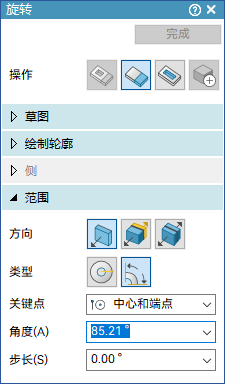

  1. 确认范围步骤 在命令条上处于活动状态。
  2. 单击延伸距离选项：
    • 单侧延伸
    • 非对称延伸
    • 对称延伸
  3. 单击延伸方向选项：
    • 旋转 360 °
    • 有限范围
  4. 使用动态箭头和显示在命令条上的选项来完成定义特征范围。在特征构造过程中，您可以随时更改范围选项。
Tip:

当您在装配上下文中构造或编辑零件时（已原位激活该零件），可以使用装配参考平面来定义特征范围。这允许您通过编辑参考平面的偏置值来从装配内编辑特征范围。请在单击装配参考平面的同时按住 Shift 键。
