扫描除料命令条

定义多条路径曲线或多个横截面时，每条路径曲线必须是相切元素或边的连续集合。

选择锁定轴 (A) 后，横截面轮廓和生成的曲面与垂直于锁定轴方向的平面保持某种固定关系，该轮廓是恒定的 (B)。未指定任何锁定轴时，横截面轮廓和生成的曲面与垂直于路径的平面保持某种固定关系，该轮廓是变化的 (C)。在此示例中，还可以使用横截面轮廓中的竖直线 (D) 来定义锁定轴。路径不能与任何点的锁定轴平行。

• 在参考平面上绘制新的轮廓 - 在创建自列表中，选择所需的参考平面选项。
• 使用现有草图或零件边 - 选择从草图/零件边选择选项。

• 当使用现有的草图或零件边来构造特征时，此步骤自动跳过。
• 当需要绘制新轮廓来构造特征时，此步骤自动激活，无需单击。

仅当扫描中存在多个横截面时才可以使用此选项。

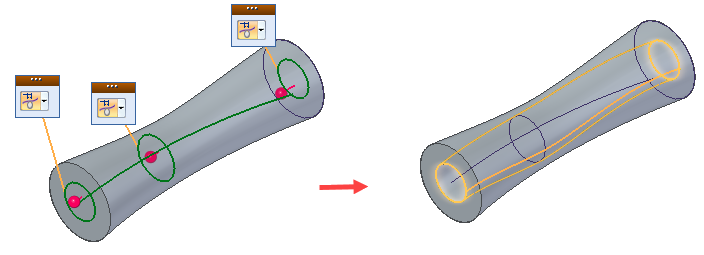

该手柄有两个选项：

无夹	指定不在横截面上强制执行任何约束条件。
夹至截面	指定针对由幅值手柄控制的某一长度保持横截面。

仅当扫描中存在多个横截面时才可以使用此选项。

• 在参考平面上绘制新的轮廓 - 在创建自选项列表中，选择所需的参考平面选项。
• 使用现有草图或零件边 - 选择从草图/零件边选择选项。

如果上一个特征是一个阵列或正在构造基本特征，则此选项不可用。

选择

设置选择草图元素或零件边的方法。

• 单个 - 选择一个或多个单一元素。
• 链 - 通过选择链中的一个元素来选择一组端点相连的元素。
• 环 - 选择一个面上单个环的所有边，方法是先选择面，然后选择面上的一个环。
• 面 - 通过选择面来选择面的所有边。

取消选择 (x)

清除选择。

接受（勾号）

接受选定的草图或零件边。
