绘制倒圆

可以在圆弧、直线、圆、椭圆和曲线之间绘制倒圆。

前提条件：

操作步骤：

  1. 从功能区，选择主页/草图选项卡→绘图组→倒圆命令。
  2. 在倒圆命令条上，设置倒圆半径。

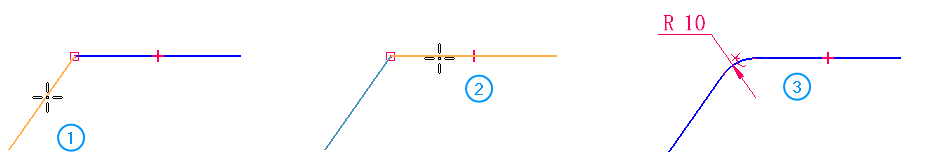

  3. 先单击要倒圆的第一个元素，如下图①，再单击要倒圆的第二个元素，如下图②。
    example:
    • 您可以在不输入半径的情况下绘制倒圆。方法是，单击要倒圆的两个元素，然后移动光标并单击以定义半径。

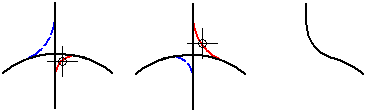

    • 如果您想要使用的元素互相交叉，可在任何象限内绘制倒圆。本软件会修剪倒圆端点处的余下元素。

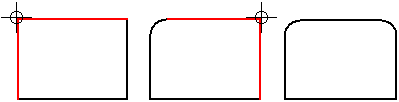

    • 在一个角上，单击一次鼠标就可以绘制倒圆。方法是，先在命令条上的半径框中输入一个值。接着，将光标定位在角上并单击。

      半径框中的值在更改前是活动的，因此可以一个接一个地单击角以绘制半径相同的倒圆。

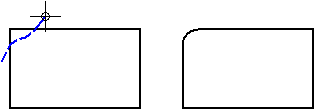

    • 可通过将光标拖到您想要在其间绘制内倒圆的两个元素上来绘制倒圆。使用此种方法时，命令条上的半径框不是活动的。

    • 绘制倒圆时，可以不修剪正在其间绘制倒圆的那两个元素。在单击第一个元素之前，先勾选命令条上的不修剪复选框。

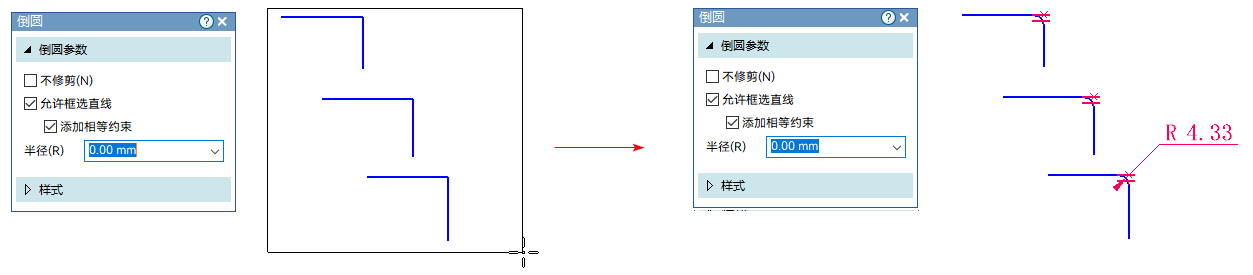

    • 可框选多条直线进行批量倒圆。
