构造角撑板

前提条件：

• 已进入钣金顺序建模环境。

操作步骤：

1. 选择特征选项卡→钣金组→凹坑列表→角撑板。
2. 单击要与角撑板一起放置的折弯。
3. 执行以下操作之一：
   • 定位单个角撑板，然后单击以放置角撑板。
   • 使用命令条选项来指定角撑板的阵列。
4. 在命令条上，单击完成。

前提条件：

• 已进入钣金顺序建模环境。

操作步骤：

1. 选择特征选项卡→钣金组→凹坑列表→角撑板。
2. 在命令条上，单击角撑板选项按钮。
3. 在角撑板选项对话框中，单击用户绘制轮廓选项。
4. 定义轮廓平面。
   Note:

   也可以不绘制轮廓，改为选择使用以前绘制的草图来创建角撑板。

5. 绘制角撑板的轮廓。
6. 选择主页选项卡→关闭组→关闭，关闭轮廓视图。
7. 单击以指定角撑板的方向。
8. 在命令条上，单击完成。

前提条件：

• 已进入钣金直接建模环境。

操作步骤：

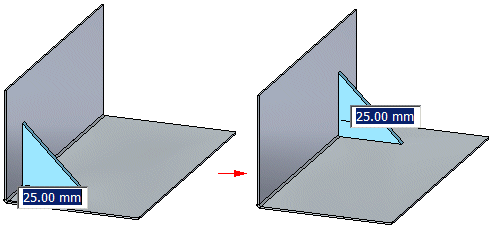

1. 选择特征选项卡→钣金组→凹坑列表→角撑板。

2. 单击要与角撑板一起放置的折弯。



3. 使用命令条选项来指定角撑板的阵列。



4. 单击以放置角撑板。
