在直接建模环境中构造螺旋拉伸

前提条件：

• 已进入零件直接建模环境。

操作步骤：

1. 选择特征选项卡→实体特征组→添料列→螺旋拉伸。

2. 为旋转轴的横截面和线 (B) 选择草图或区域 (A)。



3. 右键单击以接受。

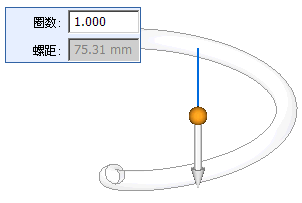

4. 使用快速工具条和螺旋参数对话框可指定创建方法。
   Note:

   可以基于以下项定义螺旋路径：

   • 轴长和螺距
   • 轴长和圈数
   • 螺距和圈数

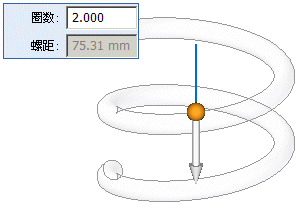

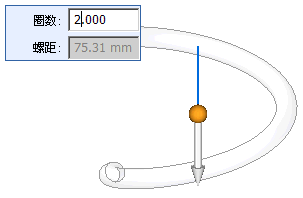

5. 键入螺旋的所需值。所需信息依赖于指定的螺旋创建方法。



6. 单击以定义螺旋方向。



7. 右键单击以接受。



8. 单击以创建螺旋。
