插入折弯
在顺序建模环境中，可以使用折弯命令插入折弯。
在直接建模环境中，可以使用选择工具插入折弯或使用折弯命令插入折弯。这两个工作流程都将在本主题中予以阐述。
在顺序建模环境插入折弯
前提条件：
- 已进入钣金顺序建模环境。
操作步骤：
- 选择特征选项卡→钣金组→折弯列表→折弯
命令。 - 定义轮廓平面。
- 绘制轮廓。这个轮廓必须是单一线性元素，它代表的是折弯的大概位置。
- 选择主页选项卡→关闭组→关闭。
- 定义折弯相对于轮廓的位置。
- 定义将要移动钣金的哪一侧。
- 定义折弯方向。
- 完成特征。
Tip:
- 通过设置折弯选项对话框上的展平折弯选项，可以自动地将折弯展平。
在直接建模环境中，使用选择工具插入折弯
前提条件：
- 已进入钣金直接建模环境。
操作步骤：
-
选择工具选项卡→选择组→选择
命令。 - 选择草图元素以创建折弯。
- 单击要移动的草图的边。

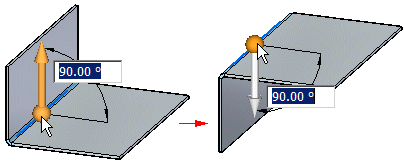

- （可选）单击方向箭头更改折弯的方向。
- （可选）键入值以更改折弯角。
- 单击以创建折弯。
在直接建模环境中，使用折弯命令插入折弯
前提条件：
- 已进入钣金直接建模环境。
操作步骤：
-
选择特征选项卡→钣金组→折弯列表→折弯
。 - 选择草图元素以创建折弯。
- 单击要移动的草图的边。
- （可选）单击方向箭头更改折弯的方向。
- （可选）键入值以更改折弯角。
- 单击以创建折弯。
