绘制多边形

前提条件：

• 已进入2D草图环境或工程图环境。

操作步骤：

1. 从功能区，选择主页/草图选项卡→绘图组→中心画矩形列→中心创建多边形命令。

2. 在命令条上设置多边形选项，如：

   • 边数。

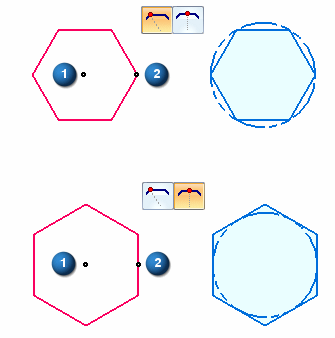

   • 是用顶点还是边的中点绘制多边形。

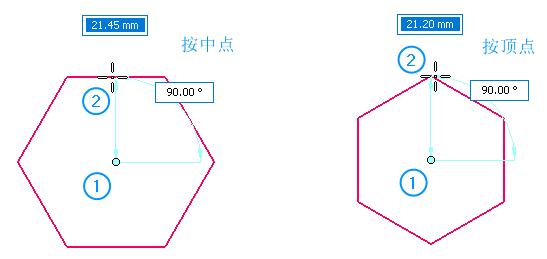

3. 先在合适的位置单击以定义多边形的中心，如下图①，移动光标，再次单击以定义多边形的边的中心或顶点，如下图②。



   Tip:

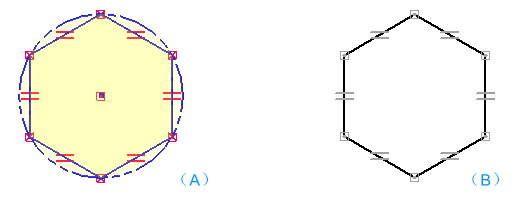

   • 在 3D 文档中，绘制的草图多边形由一系列受圆约束的连接线构成，如下图（A）。在工程图文档中，不会创建多边形圆，如下图（B）。



   • 如果中心点位于其他元素之上，则会建立点在其上的连接关系。
