创建修剪曲线特征

在此示例中，以一条曲线和一个曲面作为边界对象，来修剪另一条曲线，从而生成一条新曲线。

操作步骤：

1. 在功能区，选择曲面选项卡→曲线组→修剪曲线命令。

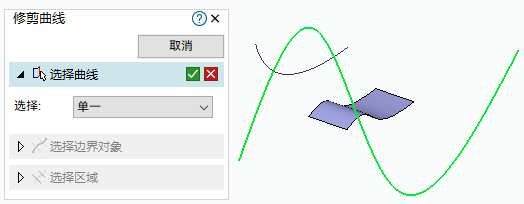

2. 选择要修剪的曲线，右键单击以接受。

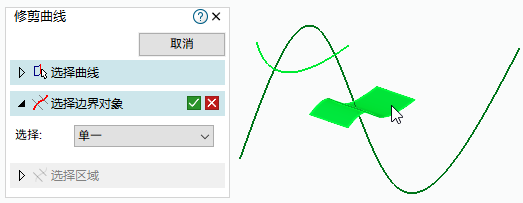

3. 选择下图所示的曲线和曲面作为修剪工具，右键单击以接受。

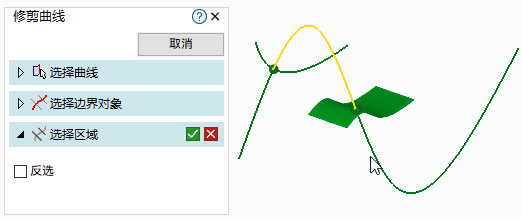

4. 指定要删除的曲线段，右键单击以接受。

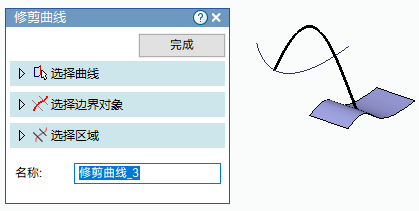

5. 单击完成。

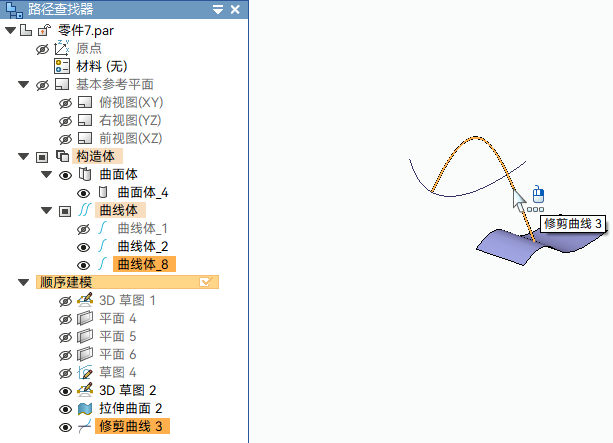

6. 观察路径查找器和图形窗口，修剪曲线命令操作成功后，会生成新的曲线体。
