创建螺旋类型的螺旋曲线

您可以使用螺旋曲线命令 创建展平的 2D 螺旋曲线。该示例说明如何使用以前定义的几何体（如下所示）上的三个点创建螺旋类型的螺旋曲线。

操作步骤：

1. 从功能区，选择曲面选项卡→曲线组→螺旋曲线命令。
2. 通过单击前两个点来定义该轴 (1)。您选择的下一个点定义螺旋 (2) 的起点。



3. 在螺旋曲线参数对话框中，执行以下操作：
   1. 从螺旋类型列表中，选择螺旋。
   2. 从方法列表中，选择结束直径和圈数。
   3. 设置旋转 = 左旋。
   4. 在结束直径框中，输入 300 mm。
   5. 在圈数框中，输入 4 。
   6. 单击关闭。

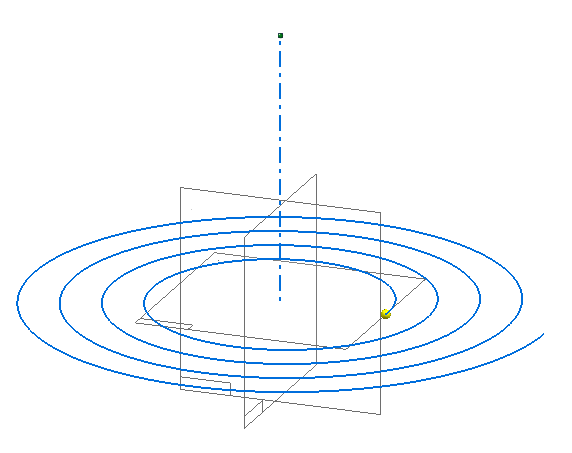

   7. 此时显示螺旋曲线的预览。



4. 当您对结果满意后，单击完成选项以完成操作。
