构造实体扫掠除料

实体扫掠除料要求将要切割的实体设置为活动体。

前提条件：

• 已进入零件顺序建模或直接建模环境且已具备工具实体和待切割材料的实体。

操作步骤：

1. 选择特征选项卡→实体特征组→除料列表→实体扫掠除料。

2. 选择路径。

   2D 和 3D 路径均受支持。

3. 选择工具。

   有关工具体示例，请参见实体扫掠除料命令。

4. 定义轴。
   Note:

   如果该工具是圆柱形，轴默认为圆柱轴。

   如果该工具不在路径上，可以通过单击放置工具到路径上按钮，将工具移动到路径上。

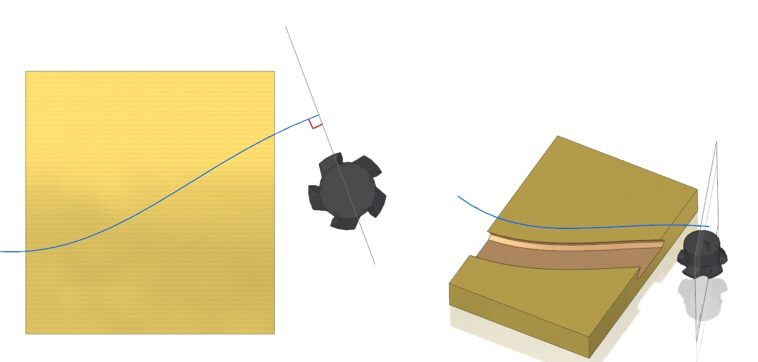

   下面给出了取消选中该选项情况下放置的工具体的示例。

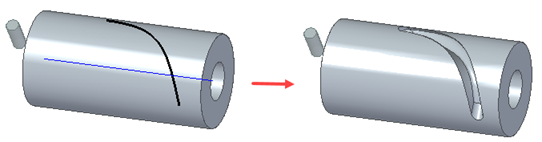

   如果要在创建扫描除料时将扫描工具垂直于曲面放置到圆形体或圆体上，单击垂直于曲面放置工具按钮 。

   选中此选项后，扫描工具将正确遵循圆形体上的路径，从而产生精确的扫描除料。



5. 如果需要，设置轴锁定方向。
6. 单击完成。

   实体扫描除料即创建完毕。
