零件转换为钣金选项对话框

拐角处理

指定想要对弯边曲面应用的处理。可以不应用处理。

处理类型	示例
无
开放
封闭
圆形除料
U 型处理 Note: 该处理选项仅在替代拐角参数时可用。
V 型处理 Note: 该处理选项仅在替代拐角参数时可用。
正方形处理 Note: 该处理选项仅在替代拐角参数时可用。
斜接处理 Note: 该处理选项仅在替代拐角参数时可用。

间隙

在使用封闭选项封闭所选角或使用重叠选项重叠所选角时，请指定两个面之间的间隙。间隙距离不能为负，也不能大于材料厚度。

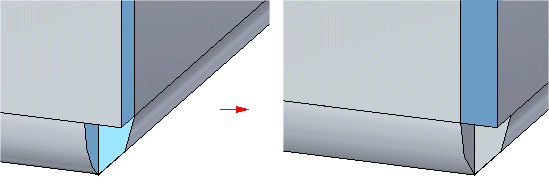

封闭拐角

封闭所选角。

重叠拐角

重叠所选角。

翻转

反转重叠的弯边。此选项仅对重叠拐角可用。

重合度

指定计算重叠距离所用的百分比。输入的值将重叠距离计算为全局材料厚度的百分比。

Note:

重叠选项在变量表中创建可编辑条目。

直径

指定圆形除料、U 形除料或 V 形除料的直径。

偏置

指定圆形除料、正方形除料、U 形除料或 V 形除料的偏置。

宽度

指定正方形除料的宽度。

Note:

该处理选项仅在替代拐角参数时可用。

折弯角

指定 V 形除料的角度。

Note:

该处理选项仅在替代拐角参数时可用。

方形

指定折弯止裂口的内角是正方形的。

圆形

指定折弯止裂口的内角是圆形的。

深度

指定折弯止裂口的深度。

宽度

指定折弯止裂口的宽度。

可以在以下选项中选择：

• 中性因子
• 折弯扣除
• 折弯余量

Note:

默认值为中性因子。 在更改折弯计算方法选择之前，必须取消选中中性因子值框旁边的使用默认值选项。

有关更多信息，请参见钣金折弯公式。

指定用于折弯的默认中性因子。

用于此选项的默认钣金折弯计算公式为：

• PZL = * (BR + (NF * THK)) * A / 180

  其中：

  PZL = 变形区长度

  BR = 折弯半径

  NF = 中性因子

  THK = 材料厚度

  A = 折弯角度

指定用于折弯的默认折弯扣除。

用于天工CAD折弯扣除的默认钣金折弯计算公式如下：

• 如果 A <= 90

  PZL = 2 * (R + T) - BD

  如果 A > 90

  PZL = 2 * ((R + T) * tan (90 - )) - BD

  其中：

  PZL = 变形区长度

  BD = 折弯扣除

  R = 半径

  NF = 中性因子

  T= 材料厚度

  A = 折弯角度

指定用于折弯的默认折弯余量。

• 对于折弯余量选项，没有用于确定折弯长度的计算。天工CAD 只使用折弯余量值作为折弯长度或变形区长度。

  PZL = BA

  其中：

  PZL = 变形区长度

  BA = 折弯余量

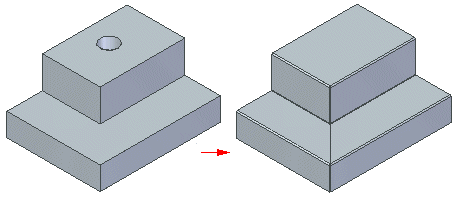

选中后，内环不会出现在钣金件中。

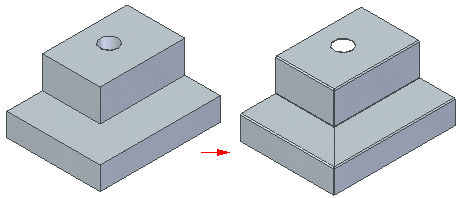

取消选中后，零件模型的环将出现在钣金件中。
