快速装配

在执行以下步骤前，请确保位于装配环境，且已通过面识别指定了布局坐标和布局曲面。

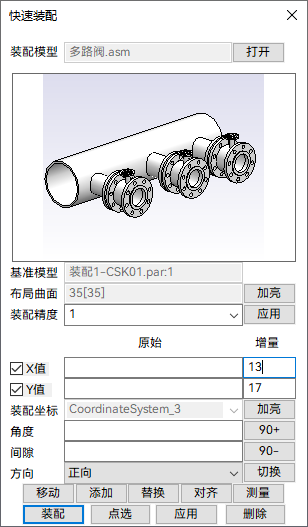

1. 在功能区，选择管路设计选项卡→高级装配组→快速装配命令。
2. 在快速装配窗格，单击打开，指定要装配的模型。
3. 在快速装配窗格，单击装配，然后在图形窗口布局平面上的合适位置单击。模型将被快速装配到单击处。
4. 如有需要，可通过快速装配窗格中的参数，调整模型的位置。调整完后，单击应用。

打开

指定要快速装配的模型。

装配精度

下拉选择装配精度，单击应用按钮，完成装配精度修改。

移动

沿勾选的方向移动模型的位置。

添加

单击选择按钮，从模型内选择通过功能装配的模型，读取模型装配信息到原始值内。根据需要勾选x、y，输入增量值，单击添加按钮快速创建新的装配。

替换

在已经选择模型的状态下，单击替换按钮，选择需要替换的零部件，完成替换。

对齐

使一个零件（A）与另一个零件（B）对齐。

操作方法：

1. 单击点选，在图形窗口选择 B 作为参考元件。
2. 勾选要对齐的坐标及参数，如下图。



3. 单击对齐按钮，在图形窗口选择 A 。零件 A 将移动，与 B 按选定参数对齐。

参考元件作为基准，勾选需要对齐的参数值，单击对齐按钮，选择要对齐的零部件，完成对齐。

测量

在已经选择模型的状态下，单击测量按钮，勾选需要测量的参数值，选择需要测量的零部件，可以测量两个零部件之间的距离。

装配

单击装配按钮，激活装配操作，程序自动筛选已经设置为布局曲面的特征，通过单击位置快速装配到对应位置。

点选

选择要处理的部件。例如，零件A和零件B已进行快速装配，现在需要再次装配A和B的实例。操作如下：

1. （可选）如果上一步装配未应用，请单击应用。
2. 单击点选，然后在图形窗口选择A。
3. 单击装配，然后在图形窗口布局平面上的合适位置单击。A将被快速装配到单击处。
4. 单击点选，然后在图形窗口选择B。
5. 单击装配，然后在图形窗口布局平面上的合适位置单击。B将被快速装配到单击处。
6. 单击应用。

应用

应用装配和修改。

删除

单击点选，选择要删除的零件，再单击删除按钮。
