路径设计

在执行以下步骤前，请确保位于装配环境并已完成端口收集。

1. 在功能区，选择管路设计选项卡→管路三维设计组→路径设计命令。
2. 在路径设计窗格，创建第一条路径。
   1. 单击新建。
   2. 单击起点，在图形窗口选择起点端口坐标。
   3. 单击终点，在图形窗口选择终点端口坐标。

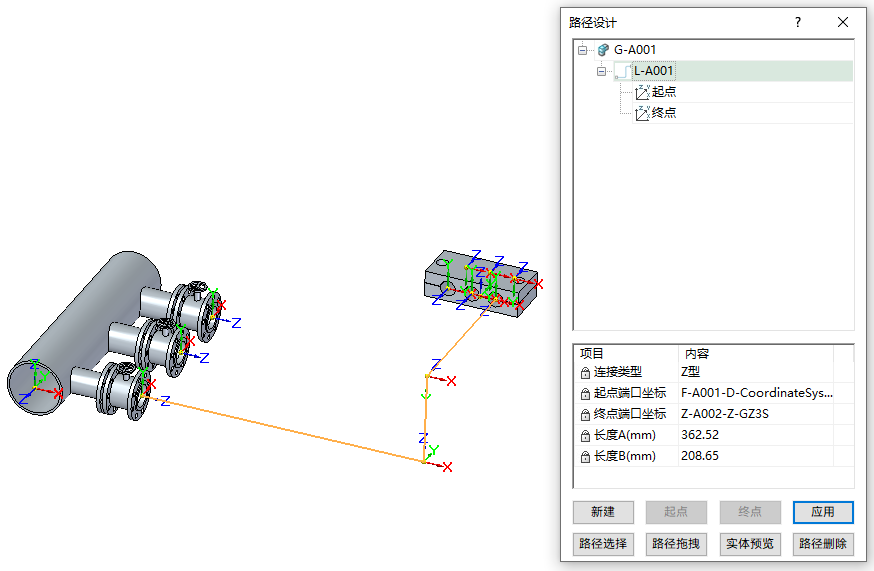

   4. 单击应用。路径设计窗格增加了新路径，同时图形窗口显示了此路径。



3. 重复步骤 2 ，创建更多路径。
4. 根据需要调整路径。
   1. 单击路径拖拽。
   2. 在图形窗口，单击要调整的路径段，路径的一端将附着在光标上。
   3. 移动光标，路径长度随之改变。在合适的位置单击以确定。

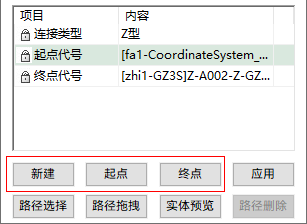

新建

单击新建时，路径详情界面重置并进入新建模式，起点、终点和应用按钮可用。

Note:

两个端口之间仅可创建一条路径。

起点

单击起点后，选择模型下收集的端口坐标系做为路径的起点。

终点

单击终点时，选择模型下收集的端口坐标系做为路径的终点。

应用

此按钮的作用取决于前置操作：

• 在新建路径并指定起点和终点后，单击应用，系统将创建以起点、终点为端点的正交管道子路径L特征。
• 选择主路径G节点，编辑路径参数后，单击应用，系统将保存所做的修改。

路径选择

在路径错综复杂时，查看某一路径段所属的完整路径。操作方法：单击路径选择按钮，然后在图形窗口选择一个路径段，系统会高亮显示其所属的完整路径。

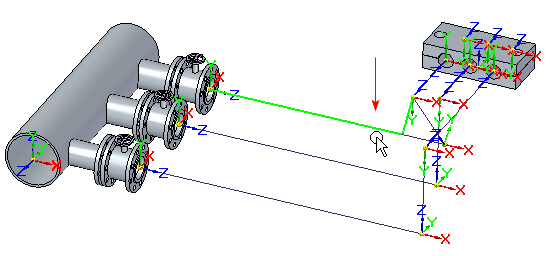

路径拖拽

通过调整各个路径段的长度来改变完整路径的形态。操作方法：单击路径拖拽按钮，选择要拖拽的路径段，路径的一端将附着在光标上。移动光标，路径长度随之改变。在合适的位置单击以确定。

Note:

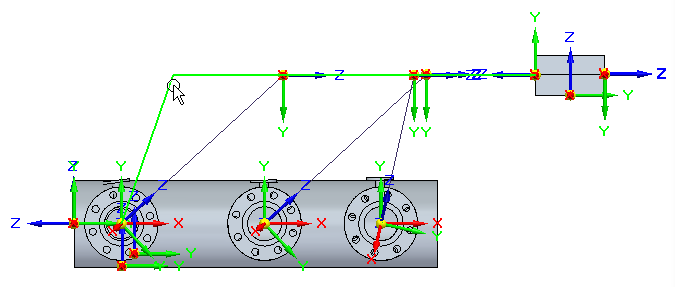

在三维空间拖拽路径时，难以准确定位。建议在拖拽时将模型视图切换到主视图。

实体预览/取消预览

在创建完路径后，从资源库为路径选择正确的管材信息，单击实体预览按钮，预览有管材信息的管道实体。

单击取消预览按钮，取消路径的实体预览。

Note:

通过管路配置项，可以设置此按钮的默认状态。

路径删除

选择子路径L节点，单击删除时，提示是否确认要删除当前路径，选择确认删除骨架模型内子路径L特征。
