桥接曲面命令条

取消/完成

此按钮的功能会随着特征构造的过程而发生变化。根据其他步骤中提供的输入，使用完成按钮可构造特征，取消按钮将放弃所有输入并退出命令。

选择第一条边

指定第一条边。

接受

接受当前选择。

取消

取消当前选择。

选择第二条边

指定第二条边。

设置参数

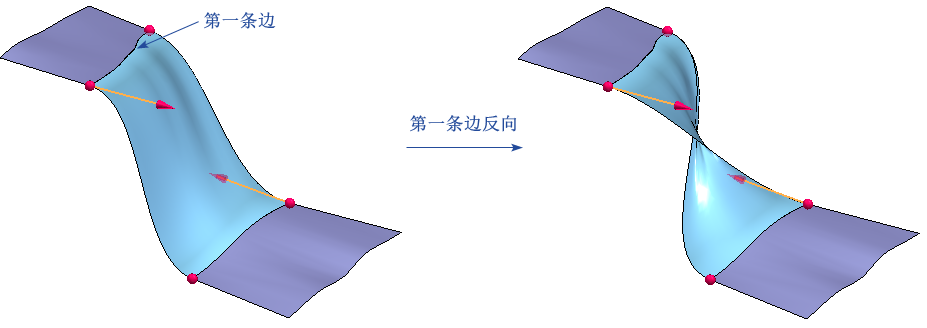

第一条边反向

调整第一条边的方向。

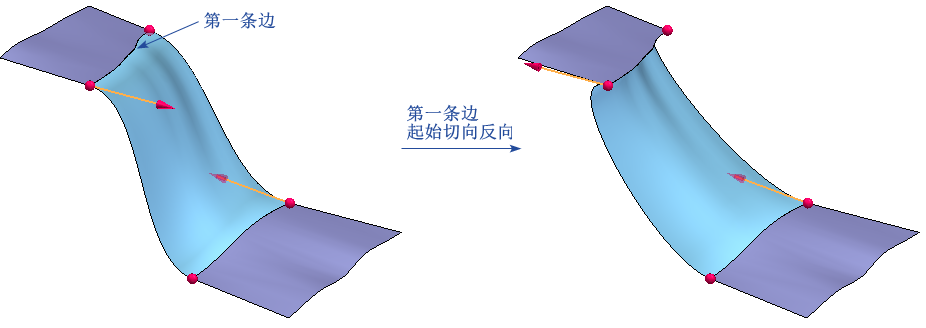

起始切向反向

调整桥接曲面在第一条边处的相切方向。

改变面

当第一条边被多个曲面共用时，切换用于桥接操作的曲面。

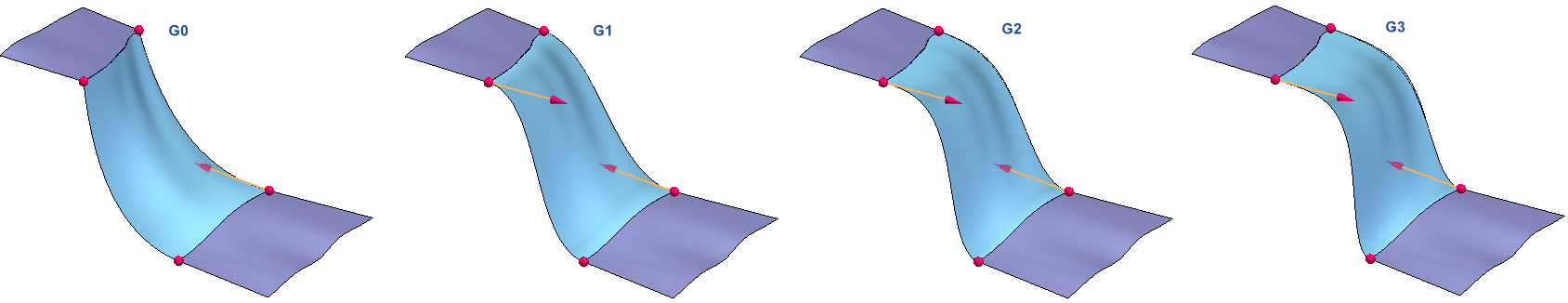

连续性

定义桥接曲面在第一条边处的连续级别。

• G0（位置）：位置连续。曲线或曲面在连接点处没有间隙，但切线方向可能不同。
• G1（切向）：切向连线。曲线或曲面在连接点处的切线方向相同。这意味着曲线或曲面在连接点处看起来是平滑的，没有尖锐的角或不连续的边缘。
• G2（曲率）：曲率连续。曲线或曲面在连接点处的曲率（即曲线弯曲的程度）也是连续的。这使得曲线或曲面在连接点处不仅切线方向相同，而且弯曲的平滑度也相同。
• G3（流）：曲率变化率连续。曲线或曲面在连接点处的曲率变化率也是连续的。这提供了更高级别的平滑性，使得曲线或曲面在连接点处的过渡更加平滑。

第二条边反向

调整第二条边的方向。

起始切向反向

调整桥接曲面在第二条边处的相切方向。

改变面

当第二条边被多个曲面共用时，切换用于桥接操作的曲面。

连续性

定义桥接曲面在第二条边处的连续级别。

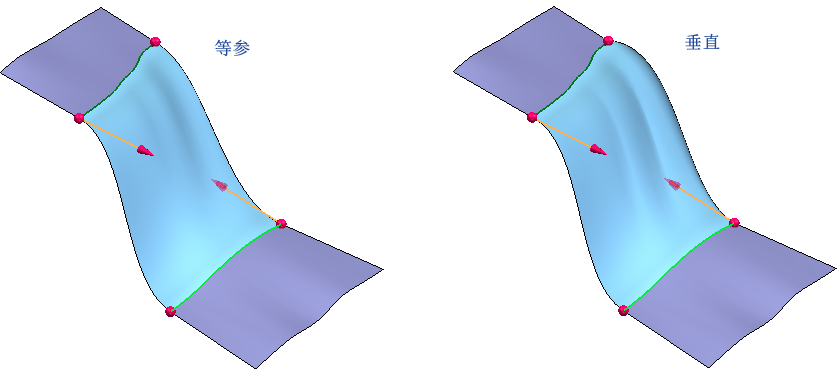

流

指定桥接曲面的流向。此参数对位置连续（G0）的曲面不起作用。

切向

指定相切幅值。相切幅值的变化对位置连续（G0）的曲面不起作用。

有两种方法可以调整相切幅值：

• 通过常数1和常数2调整。

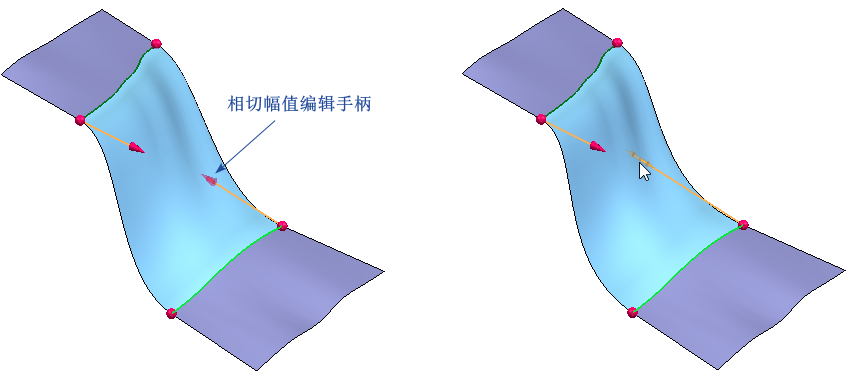

• 通过拖动相切幅值编辑手柄调整。



常数1

设置第一条边处的相切幅值。仅支持正数值。

常数2

设置第二条边处的相切幅值。仅支持正数值。

调整边的范围

调整第一条边和第二条边用于桥接曲面的比例。

有两种方法调整边的范围：

• 输入百分比或拖动滑块。

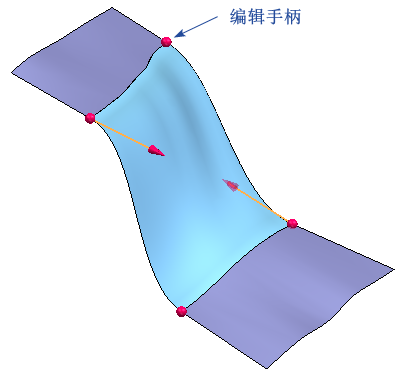

• 拖动编辑手柄。



设置容差

设置G0、G1连续的公差值。支持正数值。
