投影曲线选项对话框

沿着矢量(A)

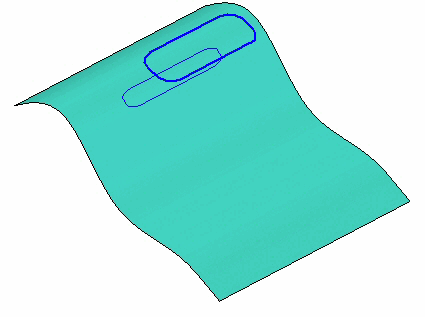

指定曲线或点沿预先定义的矢量方向进行投影。投影过程中，曲线或点沿矢量方向移动，移动路径与目标曲面相交形成投影结果。

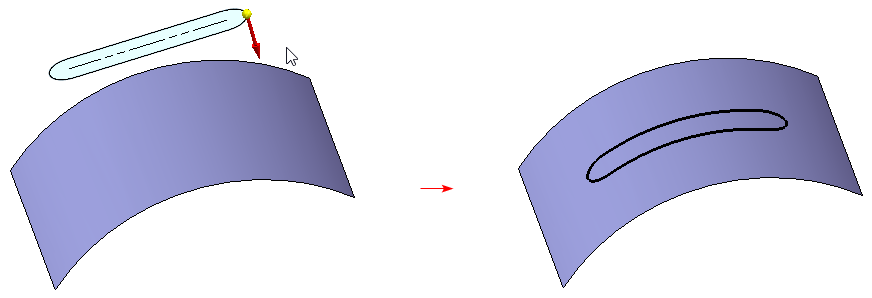

如果要投影的曲线位于2D草图，则默认的矢量方向为曲线所在平面的法线方向。在选择要投影的曲线和目标曲面之后，曲线上会附着一个红色箭头，以指示投影方向。移动光标可以更改投影方向为向上、向下、两侧。

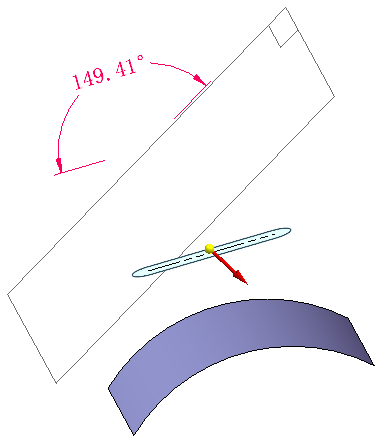

命令条上的选择投影平面步骤用于定义投影方向平面。此方向平面的法向即为投影方向。

垂直于所选曲面(N)

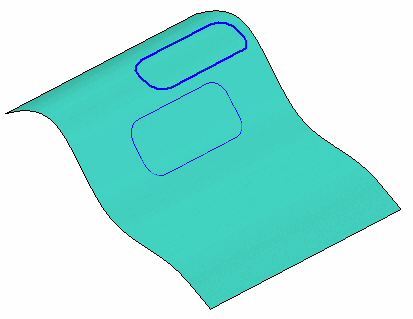

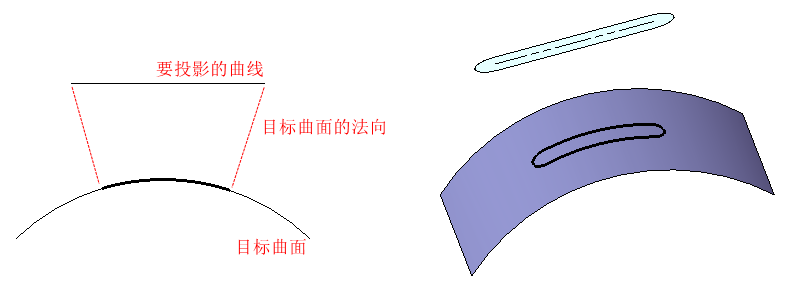

指定曲线或点沿目标曲面的法线方向进行投影。

沿着矢量且等弧长(E)

指定曲线或点沿预先定义的矢量方向以等弧长方式投影至目标曲面。等弧长投影时，应用程序会创建一个原始二维坐标系（即源平面），然后将曲线从 2D 源平面 X_c-Y_c 坐标系映射到 3D 目标曲面 U-V 等曲线坐标系，并保持弧长相等。

等弧长投影适用于对长度精度、形状完整性要求较高的场景，例如将花纹投影到轮胎胎面、将图案投影到型腔面。

Note:

要投影的曲线只能是2D草图中的曲线。不支持3D草图曲线和模型边。

要使弧长真正相等（在建模公差范围内），必须同时满足以下条件：

源平面原点、X_c 轴、Y_c 轴：

如果未通过命令条上的选择投影平面步骤指定方向平面，则方向平面默认为要投影的曲线所在的草图平面，源平面的X_c 轴、Y_c 轴、原点与草图平面XY坐标系重合。
如果通过命令条上的选择投影平面步骤指定了方向平面，则源平面原点为方向平面的几何中心，X_c 轴由方向平面XY坐标系中与 U 等曲线方向夹角最小的坐标轴决定，Y_c 轴由方向平面XY坐标系中与 V 等曲线方向夹角最小的坐标轴决定。

源平面原点处的法向应与目标曲面相交，否则会投影失败。
