拔模偏移命令条

取消/预览/完成
取消特征、预览特征或完成特征。
选择面
指定要偏移的面。
选择
指定选择元素的方法。
  • 单一：每次高亮显示一个元素，您可以通过单击选择它。
接受
接受当前选择。
取消
取消当前选择。
选择草图步骤
指定草图区域。
选择
指定选择元素的方法。
  • 单一：每次高亮显示一个元素，您可以通过单击选择它。
  • 链：高亮显示连续元素链，您单击一次鼠标就可以选择它们。
  • 整个草图：每次高亮显示整个草图，您可以通过单击选择它。
Note:
  • 草图区域必须是封闭的。

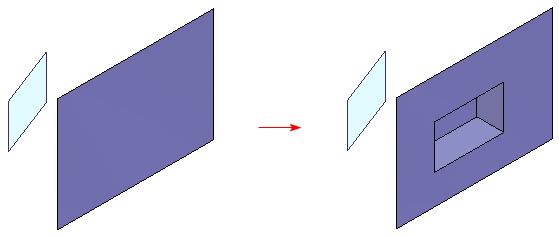

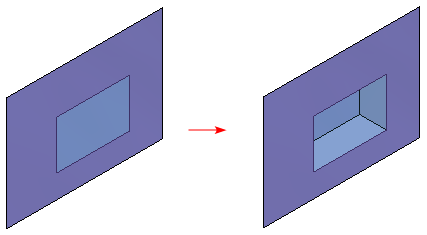

  • 当草图位于要拔模的面上时，将对草图区域内的面进行偏移。

    当草图不位于要拔模的面上时，将对草图在要拔模的面上的法向投影区域进行偏移。

参数设置

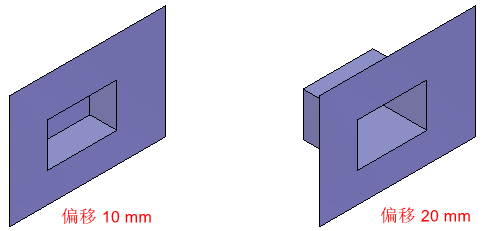

偏移
指定偏移距离。

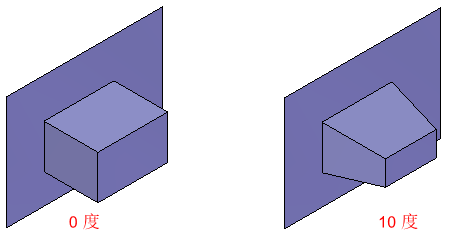

角度
指定侧曲面的拔模角度。

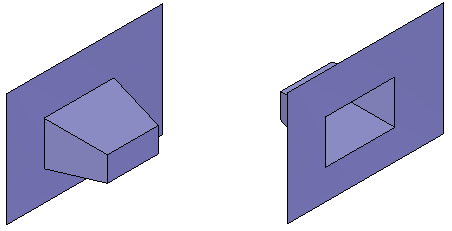

反向
反转偏移方向。
高级选项

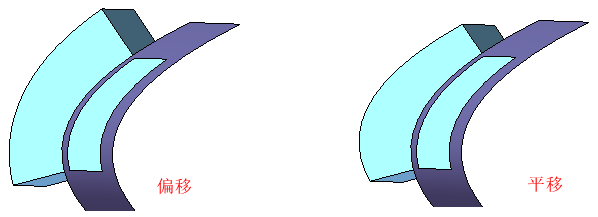

偏移方法
  • 偏移：沿垂直于曲面的方向创建偏移。偏移后的曲面与源曲面等距。
  • 平移：沿草图法向平移曲面。平移后的曲面与源曲面平行。

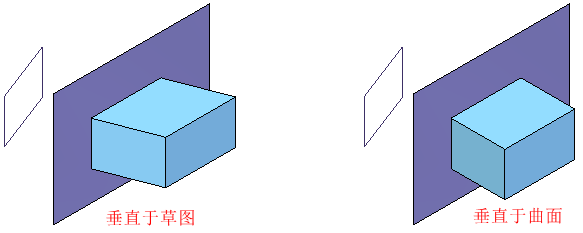

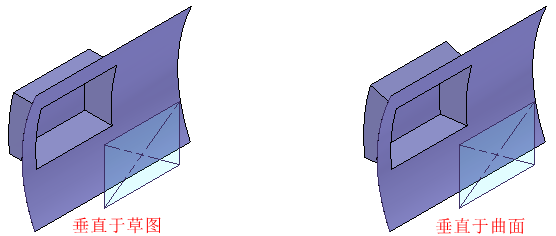

侧面类型
  • 垂直于曲面：侧面垂直于曲面。
  • 垂直于草图：侧面垂直于草图。
