绘制与一个或两个元素相切的圆

前提条件：

• 已进入2D草图环境或工程图环境。
• 在功能区，确保已开启智能草图关系选项以识别元素中的关键点；确保已开启保持关系以在识别关键点后应用关系；确保已开启观阅草图关系命令以在应用关系后显示关系手柄。

操作步骤：

1. 从功能区，选择主页/草图选项卡→绘图组→中心和点画圆列→相切圆命令。

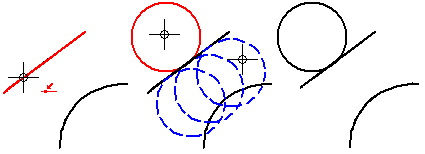

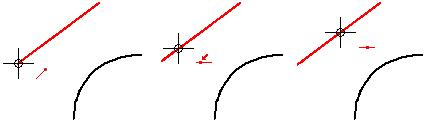

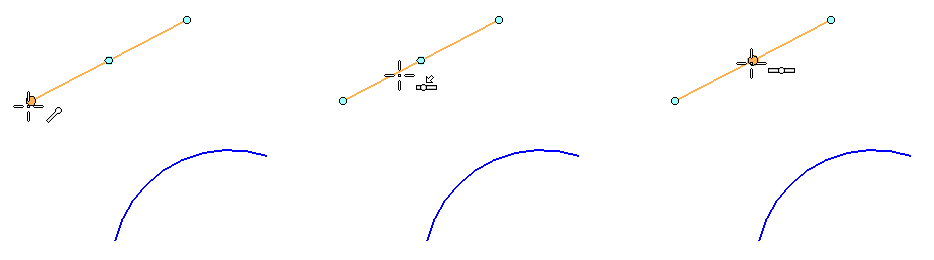

2. 将光标沿着元素移动，直到智能草图识别到元素上的点。



3. 单击一下以使圆相切。

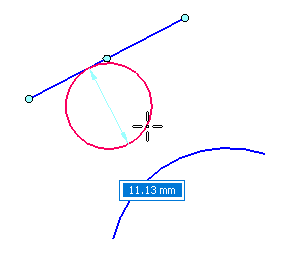

4. 执行下列操作之一来定义半径：

   • 移动光标，直到将圆定位在您所要的位置中，然后单击。

   • 在直径编辑框中输入一个值。

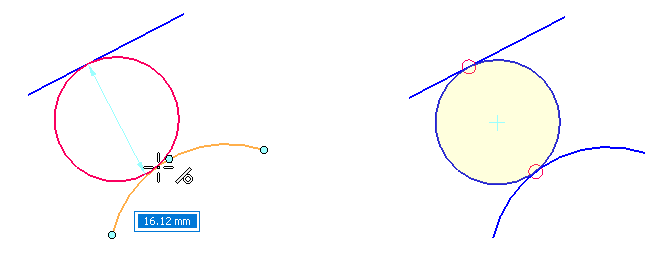

   • 移动光标，直到智能草图识别到与另一个元素的相切或关键点关系为止，然后单击。
