通过中心和点画圆

前提条件：

操作步骤：

  1. 从功能区，选择主页/草图选项卡→绘图组→中心和点画圆命令。

  2. 先在您期望的圆心位置①单击，然后在合适的位置单击以定义半径②，或在直径编辑框③或半径编辑框④内输入一个值。

Tip:

  • 单击以定义中心点前，可以在圆命令条中输入直径或半径值。然后在您所期望的圆心位置单击以放置圆。

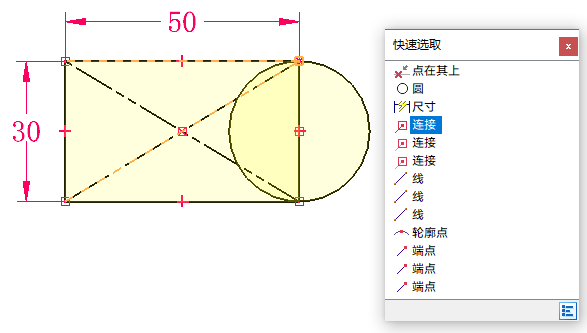

  • 智能草图放置关系手柄。

  • 智能草图命令支持识别并应用圆中心点与其他元素的水平或竖直对齐。

  • 您可以使用圆命令条上的选项以及关联工具条中的命令来编辑圆。

Note:

当中心点和第二点都完全约束时，绘制的圆是完全约束的。
