绘制曲线

前提条件：

操作步骤：

  1. 从功能区，选择主页/草图选项卡→绘图组→曲线命令。
  2. （可选）要创建第一点和最后一点相切连接的封闭曲线，在曲线命令条上勾选封闭曲线。

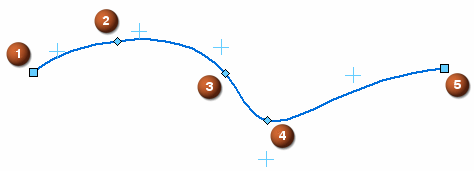

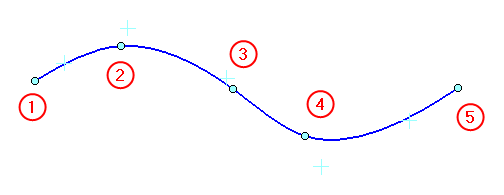

  3. 单击三个或多个点，然后按一次 Esc 键结束曲线绘制。这些点代表曲线上的编辑点。
  4. 再按一次 Esc 键退出曲线命令。
Tip:
  • 可以使用封闭曲线选项在不添加或移除点的情况下对之前创建的曲线进行封闭或开口。选择要编辑的曲线，然后勾选或清除命令条上的封闭曲线选项。

    注意：要将封闭曲线选项用于编辑，必须通过三个或多个点定义曲线。它不能通过拖动曲线形状来定义。

  • 可以使用曲线命令条上的修改曲线组下的选项进行以下操作：
    • 修改曲线。
    • 更改曲线的关系模式或次数。
