绘制二次曲线

相关信息：

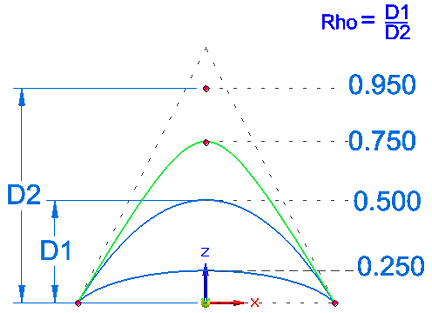

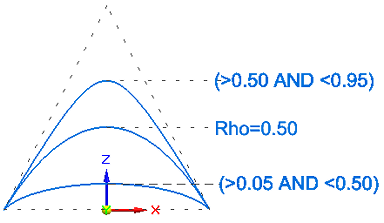

您创建的二次曲线，其类型与形状由 Rho 值决定。若需创建双曲线、抛物线或椭圆，可从二次曲线形状列表中选择相应的预定义类型。此时，命令条上会显示各曲线类型对应的默认 Rho 值，供您参考。

要获得最大的灵活性，可使用命令条上的默认形状类型二次曲线来绘制曲线。

前提条件：

• 已进入2D草图环境或工程图环境。

操作步骤：

1. 选择草图/主页选项卡→绘图组→曲线列→二次曲线命令。

2. 在命令条上，打开形状列表，然后选择要创建的曲线形状：双曲线、抛物线或椭圆。可以使用默认选项二次曲线来绘制任何曲线形状。



   所选曲线形状的默认 Rho 值显示在命令条上。

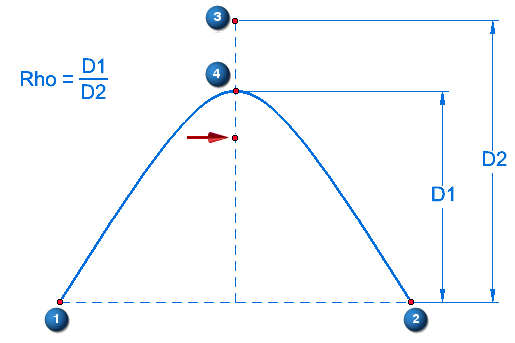

3. 依次单击曲线的起点①、终点②、控制点③。抛物线的焦点 (图中指示的点) 会自动定义。

   对于二次曲线、双曲线或椭圆，还需要单击曲线的顶点④。Rho 值由输入的点计算。可以在 Rho 编辑框中输入特定值，而不是单击。



4. 要完成曲线，在点④后按一次 Esc 键。再按一次 Esc 退出命令。
