通过定义 3 点绘制圆弧

前提条件：

• 已进入2D草图环境或工程图环境。

操作步骤：

1. 从功能区，选择主页/草图选项卡→绘图组→相切圆弧列→3 点画圆弧命令。

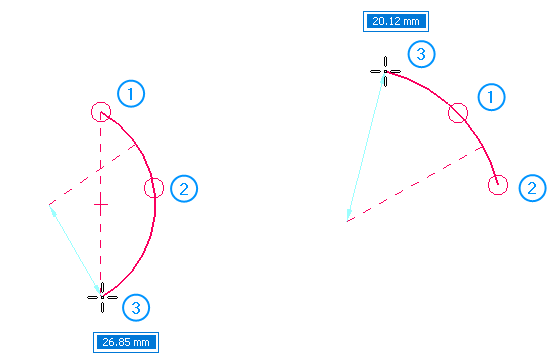

2. 单击以定义圆弧的起点①。
3. 选择以下操作之一：
   • 单击以定义圆弧的终点②，往回移动光标，然后单击以定义圆弧的半径③。



   • 单击以定义圆弧上的一个点②，继续移动光标，然后单击以定义圆弧的终点和半径③。



   Tip:

   使用第一个点和第二个点的意向区来指定第三个点是在前两个点之间，还是超过了前两个点的其中之一。
