绘制与两个元素相切的圆弧

前提条件：

• 已进入2D草图环境或工程图环境。
• 在功能区，确保已开启智能草图关系选项以识别元素中的关键点；确保已开启保持关系以在识别关键点后应用关系；确保已开启观阅草图关系命令以在应用关系后显示关系手柄。

操作步骤：

1. 从功能区，选择主页/草图选项卡→绘图组→相切圆弧命令。

2. 单击您要让新圆弧与之相切的第一个元素。您可以单击直线或曲线元素的端点，或是元素上的任意点。单击的位置会显示意向区。

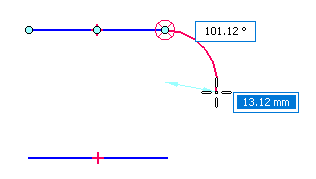

3. 将光标从意向区移出，与第一个元素相切的圆弧会动态显示。



   如果此命令动态显示与现有元素垂直的圆弧，则将光标移回到意向区之内，然后从另一象限移出。

4. 移动光标到第二个元素，当点在其上和相切指示符显示时，单击。
