示例：构造弯边

前提条件：

• 已进入钣金顺序建模环境。

操作步骤：

1. 选择特征选项卡→钣金组→多边弯边。

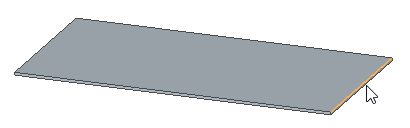

2. 选择您要添加弯边的第一条边。

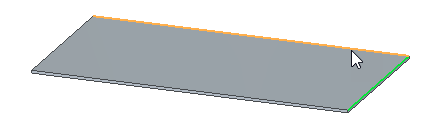

3. 选择您要添加弯边的下一条边。



4. 单击接受。
5. 将光标拖到要放置弯边的方向，然后单击以设置距离或键入一个值。
   Note:

   可以使用热键 L 锁定弯边方向。

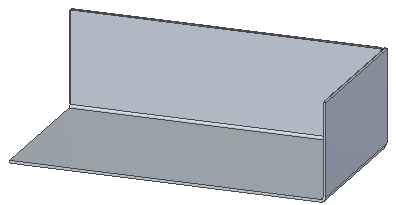

6. 单击命令条上的完成。



   默认的弯边宽度与所选边的宽度相同。通过从宽度选项下拉列表中选择一个选项，可以更改弯边宽度。

   Tip:

   • 也可以通过在命令条上的距离框中输入值来定义弯边的长度。
   • 可以使用偏置步骤中的选项，从选定边创建弯边偏置，或创建与选定边没有偏置的弯边。

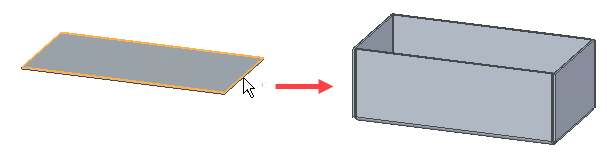

   • 可以将选择过滤器设为链，以沿一组相连的边创建多个弯边。



前提条件：

• 已进入钣金顺序建模环境。

操作步骤：

1. 选择特征选项卡→钣金组→弯边命令 。

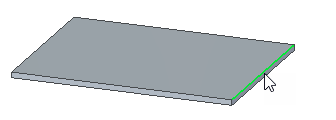

2. 选择要对其添加弯边的边。

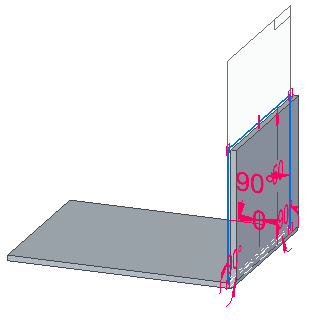

3. 单击以定义弯边的面和长度。

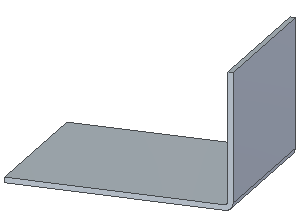

4. 单击命令条上的完成按钮。



   默认的弯边宽度与所选边的宽度相同。通过从宽度选项下拉列表中选择一个选项，可以更改弯边宽度。

   Tip:

   • 也可以通过在命令条上的距离框中输入值来定义弯边的长度。
   • 可以使用偏置步骤中的选项，从选定边创建弯边偏置，或创建与选定边没有偏置的弯边。

前提条件：

• 已进入钣金直接建模环境。

操作步骤：

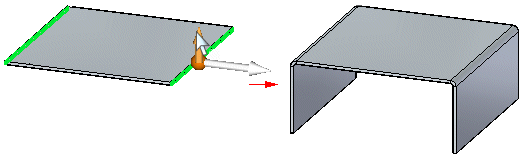

1. 选择要添加弯边的厚度面，以显示弯边起始手柄。



2. 单击弯边拉伸手柄。



3. 单击以设置距离或键入值。



   Note:

   使用 Tab 按钮可以在距离控件和角度值控件之间切换。

4. （可选）键入值以更改弯边角。



5. 右键单击放置弯边。
