多边弯边命令条
- 选项
- 访问弯边选项对话框，从而可以设置弯边构造选项。
- 完成/取消
- 此按钮的功能会随着特征构造的过程而发生变化。完成按钮通过使用其他步骤中提供的输入来构造特征。一旦构造了特征，就可以通过重新选择命令条上的适当步骤来编辑它。取消按钮将放弃任何输入并退出命令。
- 边步骤
- 选择边以创建弯边。
- 边步骤
- 选择用于创建弯边的边。
- 选择
- 设置选择边的方法。
-
边 - 选择一条或多条单独的边。
-
链 - 通过选择链中的其中一条边来选择端点相连的一组边。
-
- 参数步骤
- 定义用于创建弯边的参数。
- 宽度选项
- 指定用来创建弯边宽度的方法。如果仅选择一条边，则所有选项均可用。如果选择多条边，则只有全宽和居中选项可用。
全宽 - 沿着所选边的全宽度构造弯边。
居中 - 构造宽度为边宽度 1/3 的弯边，并在选择的边上居中。以后，您可以编辑弯边宽度的尺寸值，而弯边会保持在边上居中。

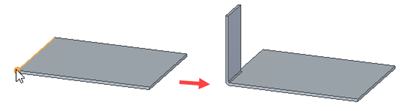

在端部 - 构造从选择的端部开始的弯边。
从两端 - 使用所选边两端的尺寸构造弯边宽度。默认宽度是边宽度的三分之一。

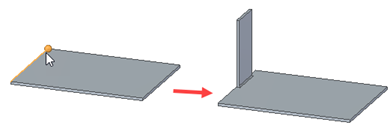

从端部 - 使用所选边末端的尺寸构造弯边。当您选择此选项时，还必须指定要让尺寸起始于边的哪一端。
- 测量点
- 指定测量是从材料内侧还是从材料外侧到弯边长度。
- 测量在内 - 从材料内侧测量到弯边长度。
- 测量在外 - 从材料外侧测量到弯边长度。
- 材料侧
- 指定材料创建的位置。
- 材料在内 - 指定不将材料添加到选定边以创建弯边。零件的整体长度保持不变。
- 材料在外 - 指定将与材料厚度相等的材料添加到选定边以创建弯边。零件的整体长度将增加，增幅为材料厚度。
- 折弯在外 - 指定将与材料厚度和折弯半径相等的材料添加到选定面以创建弯边。零件的整体长度将增加，增幅为材料厚度加折弯半径。
- 修剪
- 在交点处修剪弯边。

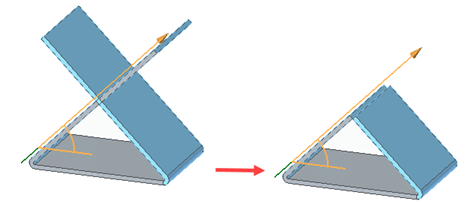

以下示例说明了清除和选中该选项的示例。
修剪选项已清除 修剪选项已选中
可以修剪以下项的相交：
与现有弯边相交的弯边
相邻弯边
非相邻弯边
共面弯边
非共面弯边
Note:不能修剪包括弯边的折弯的相交。

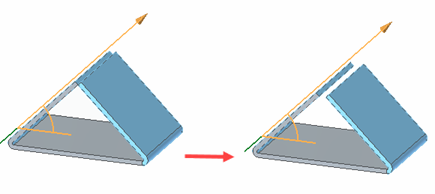

- 间隙
- 指定弯边相交处的间隙。修剪重叠弯边时，间隙必须大于 0 。
- 关键点
- 设置可选择的关键点类型，以定义特征范围或定位新参考平面。使用此选项，可通过其他现有几何体上的关键点来定义特征范围或参考平面的位置。可用的关键点选项特定于您使用的命令和工作流程。
- 距离
- 设置弯边的长度。这个框只接受正数值。
- 双折线
- 递增或递减距离框中显示的值。例如，输入步长值 0.25 并将光标从起点移开时，将使弯边长度从 0.25 增至 0.5、0.75 等等。
- 角度
- 指定弯边的折弯角。该值必须大于零且小于 180 度。
- 偏置步骤
- 使弯边偏离于所选边。可以使弯边朝向零件偏置，也可以远离零件偏置。
- 名称
- 显示特征名。特征名称是自动指派的。可以通过在命令条的框中键入新名称来编辑名称，也可通过选择特征并使用快捷菜单中的重命名命令来编辑名称。
