构造旋转拉伸：基本特征（直接建模）

前提条件：

• 已进入零件直接建模环境且已绘制了草图轮廓。

操作步骤：

1. 选择工具选项卡→选择组→选择。

2. 将光标定位在草图区域内，并当该区域高亮显示时，单击以将其选中。



   将出现拉伸手柄 (A)。



3. 可通过以下任一方法调用旋转命令：
   • 第 1 种方法
     1. 将光标定位在拉伸手柄上的原点把手(A) 上，然后单击以将其选中。



     2. 将光标定位在要用作旋转轴的草图元素 (A) 或模型边上。

        手柄切换为旋转手柄。



     3. 单击以在草图元素或模型边上放置旋转手柄 (B)。
        Note:

        还可以将轴放在空间点的手柄上。



   • 第 2 种方法
     1. 在命令条上，单击旋转选项。



        将出现旋转手柄 (A)。



     2. 将光标定位在旋转手柄上的原点把手(A) 上，然后单击以将其选中。



     3. 将光标定位在要用作旋转轴的草图元素 (A) 或模型边上，然后单击以将旋转手柄 (B) 放在草图元素或模型边上。



        Note:

        还可以将轴放在空间点的手柄上。



     Note:

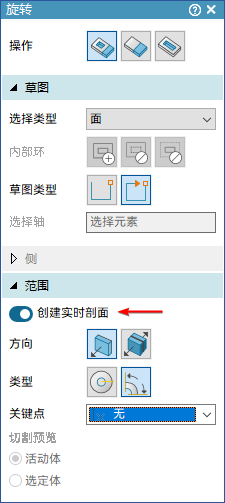

     在旋转命令条上，实时剖面选项 (1) 默认处于开启状态。这将在旋转命令完成时创建实时剖面。



4. 要指定特征范围，单击旋转手柄上的圆环 (A)，然后执行以下操作之一：



   • 移动光标，直到旋转的形状成为您想要的近似尺寸，然后单击以完成特征。

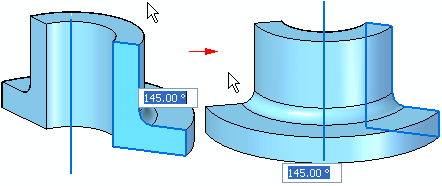

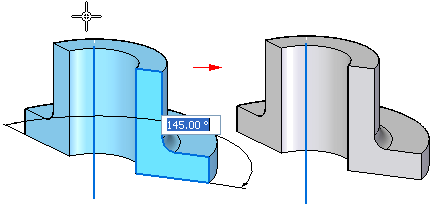

   • 要准确定义范围，选择一个关键点，或在动态编辑框中键入角度值，然后按 Enter键。对于小于 360 °的值，请定位光标以定义您想要在其中构造特征的草图侧。



   • 要在两个方向延伸特征，单击命令条上的对称拉伸按钮。范围值将在两方向上等分。还可以按 Shift 键，以在对称和非对称范围之间切换。



前提条件：

• 已进入零件直接建模环境且已绘制了草图轮廓。

操作步骤：

1. 选择特征选项卡→实体特征组→旋转命令。

2. 执行以下操作之一：
   • 在命令条上，选择面选项，将光标定位在草图区域中，然后当该区域高亮显示时，单击以将其选中。



     将出现旋转手柄 (A)。



   • 在命令条上，设置链选项，将光标定位在一连串草图元素中的一个上，然后单击以将其选中。



     将出现旋转手柄 (A)。



3. 将光标定位在旋转手柄上的原点把手(A) 上，然后单击以将其选中。



4. 将光标定位在要用作旋转轴的草图元素 (A) 或模型边上，然后单击以将旋转手柄 (B) 放在草图元素或模型边上。



   Note:

   还可以将轴放在空间点的手柄上。



   在旋转命令条上，实时剖面选项 (1) 默认处于开启状态。这将在旋转命令完成时创建实时剖面。



5. 要指定特征范围，单击旋转手柄上的圆环 (A)，然后执行以下操作之一：



   • 移动光标，直到旋转的形状成为您想要的近似尺寸，然后单击以完成特征。



   • 要准确定义范围，选择一个关键点，或在动态编辑框中键入角度值，然后按 Enter 键。对于小于 360 °的值，请定位光标以定义您想要在其中构造特征的草图侧。



   • 要在两个方向延伸特征，单击命令条上的对称延伸按钮。范围值将在两方向上等分。还可以按 Shift 键，以在对称和非对称延伸之间切换。
