构造旋转拉伸或除料：后续特征（直接建模）

您可以使用选择工具或旋转命令 来构造旋转特征。这两个工作流程都将在本主题中予以阐述。

使用选择工具构造旋转特征

前提条件：

  • 已进入零件直接建模环境且已绘制了草图轮廓。

操作步骤：

  1. 选择工具选项卡→选择组→选择。

  2. 将光标定位在草图区域内，并当该区域高亮显示时，单击以将其选中。

    显示拉伸手柄 (A)。

  3. 可通过两种方法调用旋转命令：
    • 第 1 种方法
      1. 将光标定位在拉伸手柄上的原点把手(B) 上，然后单击以将其选中。

      2. 将光标定位在要用作旋转轴的草图元素或模型边上。

        手柄切换为旋转手柄。

        Note:

        还可以将轴放在空间点的手柄上。

      3. 单击以在草图元素或模型边上放置旋转手柄。

    • 第 2 种方法
      1. 在命令条上，单击旋转选项。

        拉伸手柄切换为旋转手柄 (A)。

      2. 将光标定位在旋转手柄上的原点把手上，然后单击以将其选中。
      3. 将光标定位在要用作旋转轴的草图元素或模型边上。单击以在草图元素或模型边上放置旋转手柄。
        Note:

        还可以将轴放在空间点的手柄上。

      Note:

      在旋转命令条上，创建实时剖面选项 (1) 默认处于开启状态。这将在旋转命令完成时创建实时剖面。

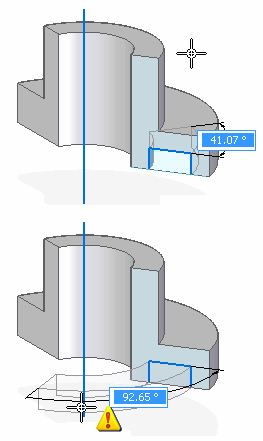

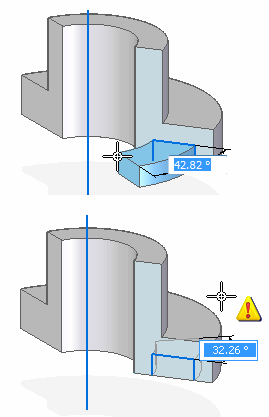

  4. 要指定特征范围，单击旋转手柄上的圆环，然后执行以下操作之一：

    • 在命令条上，打开自动选项，沿着向实体内和实体外的方向移动光标，以添加 (C) 或移除 (D) 材料。

    • 在命令条上，打开添料选项，移动光标以向实体中添料。可以按空格键在添料和除料选项之间切换。

    • 在命令条上，打开除料选项，移动光标以从实体中除料。可以按空格键在添料和除料选项之间切换。

使用旋转命令来构造旋转特征

前提条件：

  • 已进入零件直接建模环境且已绘制了草图轮廓。

操作步骤：

  1. 选择特征选项卡→实体特征组→旋转命令。

  2. 执行以下操作之一：
    • 在命令条上，选择面选项，将光标定位在草图区域中，然后当该区域高亮显示时，单击以将其选中。

      拉伸手柄切换为旋转手柄 (A)。

    • 在命令条上，选择链选项，将光标定位在相连成链的草图元素上，然后单击以选择它们。

      拉伸手柄切换为旋转手柄 (A)。

    1. 将光标定位在旋转手柄上的原点把手上，然后单击以将其选中。
    2. 将光标定位在要用作旋转轴的草图元素或模型边上。单击以在草图元素或模型边上放置旋转手柄。
      Note:

      还可以将轴放在空间点的手柄上。

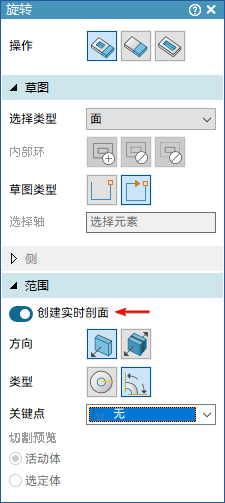

      在旋转命令条上，创建实时剖面选项 (1) 默认处于开启状态。这将在旋转命令完成时创建实时剖面。

  4. 要指定特征范围，单击旋转手柄上的圆环，然后执行以下操作之一：

    • 在命令条上，打开自动选项，沿着向实体内和实体外的方向移动光标，以添加 (C) 或移除 (D) 材料。

    • 在命令条上，打开添料选项，移动光标以向实体中添料。可以按空格键在添料和除料选项之间切换。

    • 在命令条上，打开除料选项，移动光标以从实体中除料。可以按空格键在添料和除料选项之间切换。
