参考平面类型

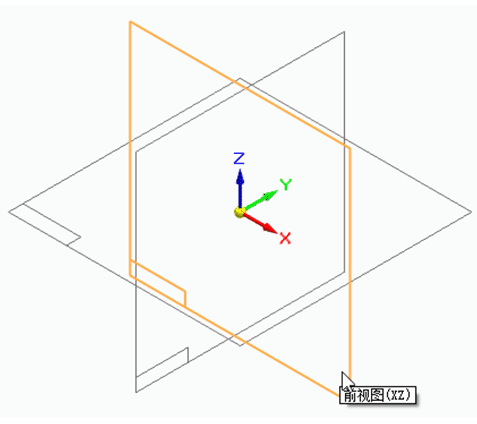

基本参考平面是在新建零件、钣金或装配时，位于原点处正交的三个参考平面。它们定义了俯视图（XY）、右视图（YZ）和前视图（XZ）主平面。

可以使用基本参考平面构造基于草图的特征。您也可以使用它们在一个装配内放置零件或为使用零件面定义的新参考平面定义 x 轴。可以使用路径查找器单独或成组显示或隐藏基本参考平面。还可以使用定制对话框布局选项卡中的选项来控制基本参考平面的显示。默认情况下，这些选项设为显示基本参考平面。 有关更多信息，请参见布局选项卡（定制对话框）。

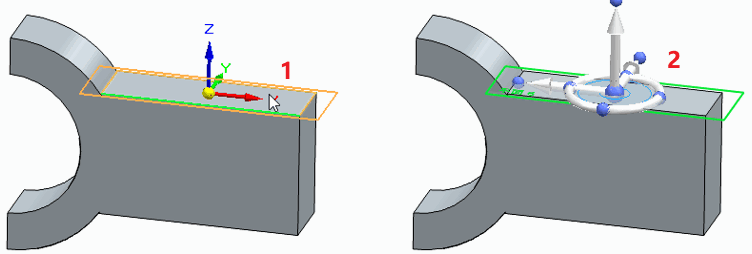

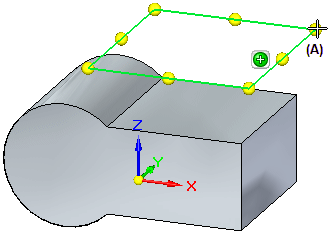

使用功能区的参考组中某一参考平面命令创建全局参考平面时，可以相对于现有参考平面或零件上平的面指定新参考平面的方位和位置。例如，您可以指定新建参考平面和零件面 (1) 重合。

在创建新的重合参考平面后，方向盘 (2) 和移动命令条会显示在新的参考平面上，以便将该参考平面移动到新位置。

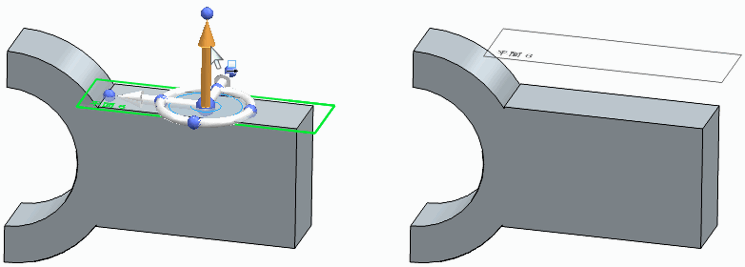

例如，您可能希望将参考平面移动至和现有平面或面平行且与之偏置。

可以使用全局参考平面构造需要几个草图的复杂特征（如放样特征），或定位装配中的零件。可以分别显示和隐藏全局参考平面。

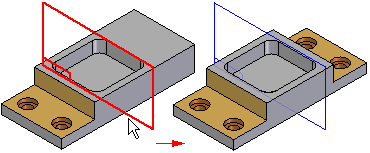

在镜像特征时，也可将全局参考平面用作镜像平面。

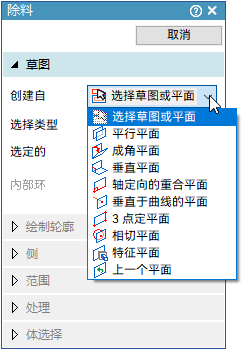

局部参考平面是在构建特征时使用命令条上的创建自选项创建的。局部参考平面仅可用于正在创建的特征。
