参考平面的方向

可以使用功能区的相关参考平面命令创建全局参考平面,或在构建特征时使用命令条上的创建自选项创建局部参考平面

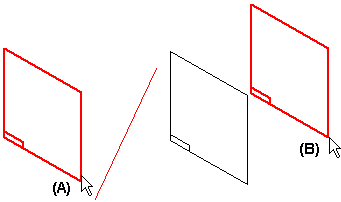

当根据现有参考平面 (A) 创建新的参考平面时,新建参考平面 (B) 的 X 轴方向与现有参考平面的 X 轴方向一致。

当根据某个零件面定义新参考平面时,可迅速创建 X 轴方向和原点自动确定的新参考平面或自己定义 X 轴方向和原点。

预定义 X 轴方向和原点

使用以下选项时,应用程序会预定义 X 轴方向和原点:

  • 重合平面

  • 平行平面

  • 相切平面

当使用这些选项根据零件面 (A) 创建新的参考平面时,新建参考平面的 X 轴方向 (B) 会使用基本参考平面之一 (A) 进行定义。

Note:

使用快捷键可以修改新建的参考平面的方向:

  • 在模型的边上切换:按 n 键 或 b 键
  • 在基本参考平面的四个方向上切换:按 p 键
  • 对向切换:按 t 键
  • 同侧翻转:按 f 键

在步骤中指定 X 轴和原点

使用以下选项时,可以在步骤中指定 X 轴和原点:

  • 成角平面

  • 垂直平面

  • 轴定向的重合平面

  • 垂直于曲线的平面

  • 3 点定平面

例如,假定您想要参照零件的顶面定义新的参考平面,并希望它具有如右边所示的方向。

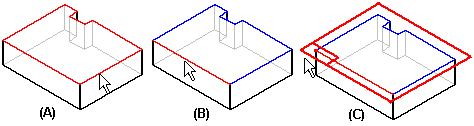

使用轴定向的重合平面选项时,可以选择顶面 (A) 作为平的面,然后选择底边 (B) 作为新参考平面的 X 轴。然后,在平面 (C) 的左端附近单击,以定义原点。请注意,将鼠标定位在左端附近时,会显示新参考平面的动态表示。

Note:

在某些情况下,应用程序也会预定义 X 轴和原点,也可使用快捷键更改参考平面方向。
