示例：伸缩曲面

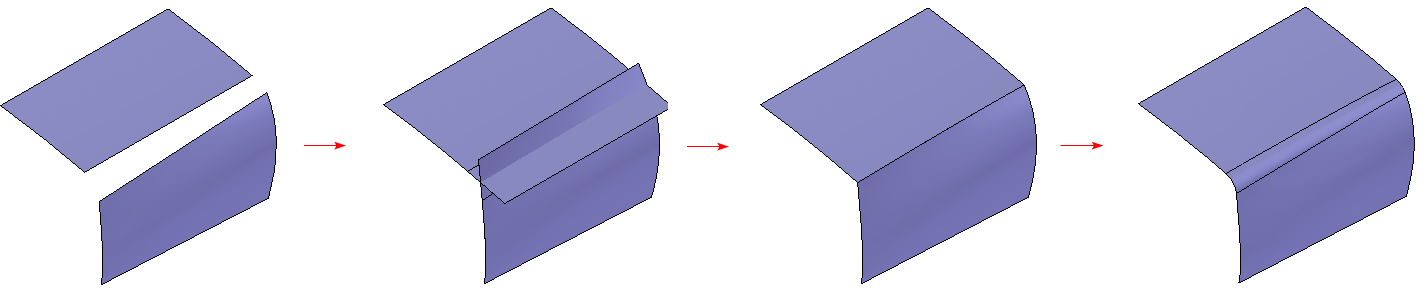

在本示例中，使用延伸命令将两个曲面延伸使其相交，使用相交命令进行修剪，使用缝合曲面命令进行缝合，再使用倒圆命令进行倒圆。

1. 在功能区，选择曲面选项卡→曲面组→伸缩曲面命令。

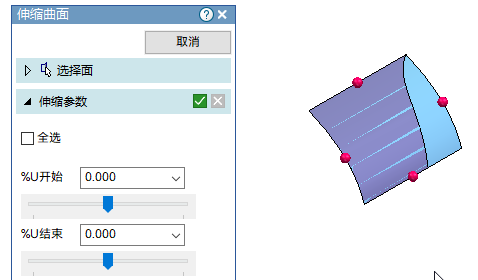

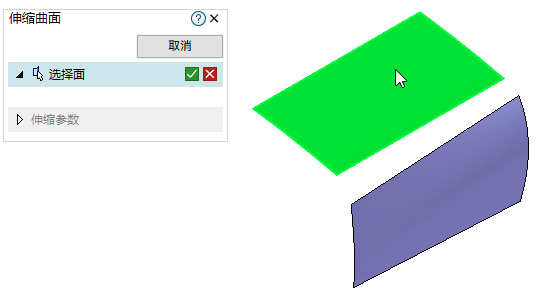

2. 选择下图所示的曲面，单击或在图形窗口右键单击以接受。

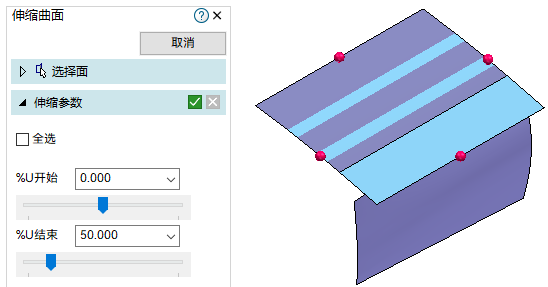

3. 在%U结束输入 50，使曲面延伸。单击或在图形窗口右键单击以接受。



4. 在命令条上，单击完成。

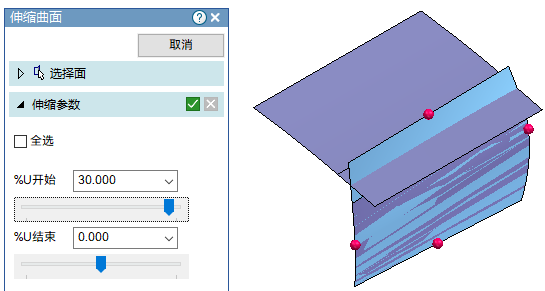

5. 按照同样的方法，延伸另一个曲面。



6. 观察路径查找器，在前面的步骤中，使用伸缩曲面命令生成了两个伸缩曲面特征和两个曲面体。



7. 在功能区，选择曲面选项卡→修改曲面组→相交命令。

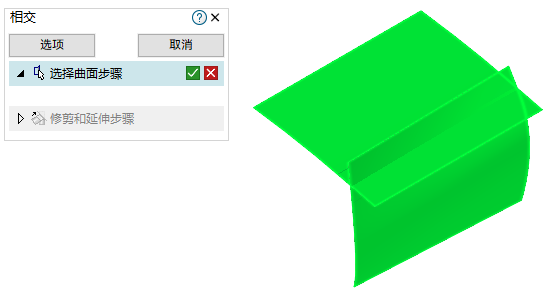

8. 在图形窗口，选择曲面体_3和曲面体_4。单击在图形窗口右键单击以接受。

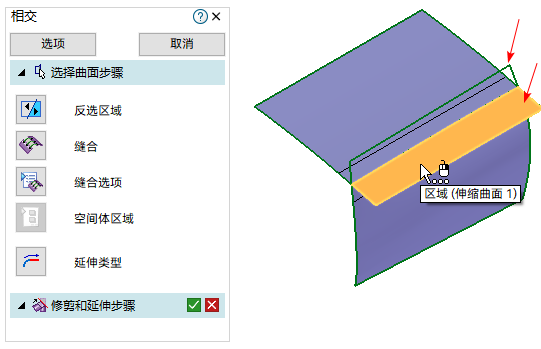

9. 在图形窗口，选择下图所示两个区域以进行修剪。单击在图形窗口右键单击以接受。



10. 在命令条上，单击完成。

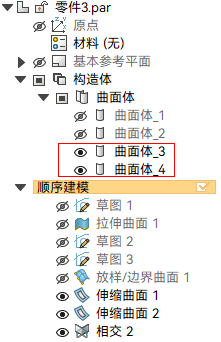

11. 观察路径查找器，曲面体_3和曲面体_4是两个曲面体。在倒圆前，需要将它们缝合为一个曲面体。

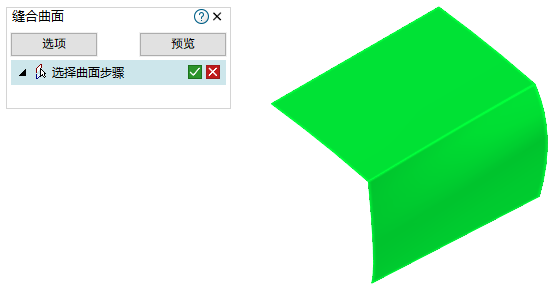

12. 在功能区，选择曲面选项卡→修改曲面组→缝合曲面命令。
13. 在图形窗口，选择曲面体_3和曲面体_4，单击再单击完成。

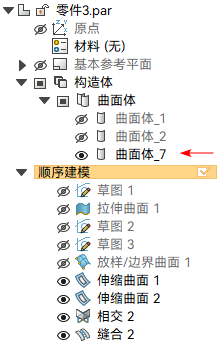

    缝合后，曲面体_3和曲面体_4合并为曲面体_7。

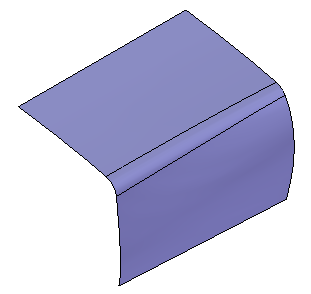

14. 使用倒圆命令的曲面倒圆选项，对曲面进行倒圆。



在本例中，片体是被修剪过的。使用伸缩曲面命令对其进行延伸。

1. 在功能区，选择曲面选项卡→曲面组→伸缩曲面命令。

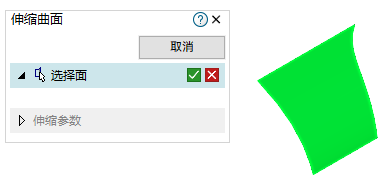

2. 在图形窗口，选择曲面，单击。

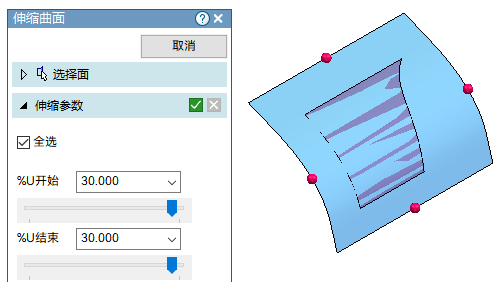

3. 在命令条，设置参数，然后单击。



   Note:

   对修剪过的曲面使用伸缩曲面命令时，会先创建U方向和V方向边界，然后在此基础上延伸或缩小曲面。

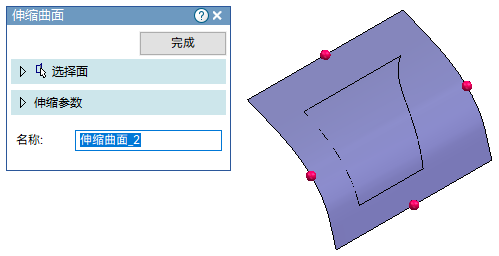

4. 单击完成。



5. 观察路径查找器，已创建新曲面体_2。
