创建区域命令

创建区域命令用于创建3D区域框，从而对区域框中的装配部件进行整体选择和显示。

此命令位于装配环境。要创建区域，请选择以下操作之一：

• 从路径查找器/图形窗口选择一个或多个部件，右键单击并选择更多→创建区域。
• 打开选择工具窗格，单击创建区域按钮。

此命令的操作结果：

• 在图形窗口（下图B）中生成一个区域框。



• 创建的区域会依次显示在选择工具窗格区域节点下。



区域框的显示/隐藏：

• 创建区域后，可以使用功能区视图选项卡→显示组→区域命令显示/隐藏所有区域框。
• 在选择工具窗格，使用区域节点右键菜单中的命令可以显示/隐藏单个区域框。
• 在图形窗口或路径查找器，使用右键菜单中的显示/隐藏部件命令或显示/隐藏所有部件命令。

区域与部件的关系：

• 一个部件可以属于一个或多个区域。当您向装配添加新部件时，这些部件将自动添加到其落入的区域，具体规则由创建区域命令条上的区域过滤器选项定义。
• 在选择工具窗格，使用区域节点右键菜单中的命令可以仅显示、显示、隐藏及选择区域中的部件。还可以通过在图形窗口中双击一个区域外框，仅显示区域中的所有零件。

区域的图纸视图：

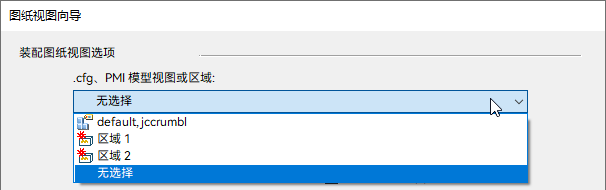

• 在创建图纸视图时，可以使用模型视图命令条→图纸视图向导选项→图纸视图向导对话框中的 .cfg、PMI 模型视图或区域选项来定义要在图纸视图中显示的装配区域。



关于更多信息，请参见帮助主题在装配中使用区域。
