基于天工CAD的“肩关节训练器”三维建模
作者:李斌
学校:华中农业大学植物科学技术学院
一、  摘要
天工CAD作为一款国产自主可控的三维CAD软件,其产品成熟度和技术能力比肩国际先进水平,满足工业企业研发设计需求,有助于实现工业软件正版化和国产替代。这个软件广泛应用于工业制造领域,助力企业实现产品设计和制造的数字化转型。它可以用于汽车零部件、机械设备、航空航天等领域的复杂产品设计,提高设计效率和质量。同时,天工CAD界面友好,功能布局合理,易于学习和使用。新迪数字还提供了丰富的教程和在线支持,帮助用户快速掌握软件的使用技巧。在学习了它的相关功能后,我用其对健身器“肩关节训练器”进行简单三维建模。
二、  关键词
天工CAD;健身器材“肩关节训练器”
三、  设计灵感
肩关节训练器健身器材是专为增强肩部肌肉力量和灵活性而设计的健身设备。它通常设计为轮式或转盘式,通过手臂的旋转运动来锻炼肩部肌肉,增加肩部关节的灵活性。当我在学校内散步时看到了“肩关节训练器”这一健身器,便想利用学习的天工CAD的知识对其进行简单的三维建模。
四、  设计过程
(1)  前期准备
为了更好地了解“肩关节训练器”,我在学校中拍摄了以下实景图片。
我将其分为三部分进行建模。
(2)  设计过程
过程为零件建模,装配
1.      第一部分建模

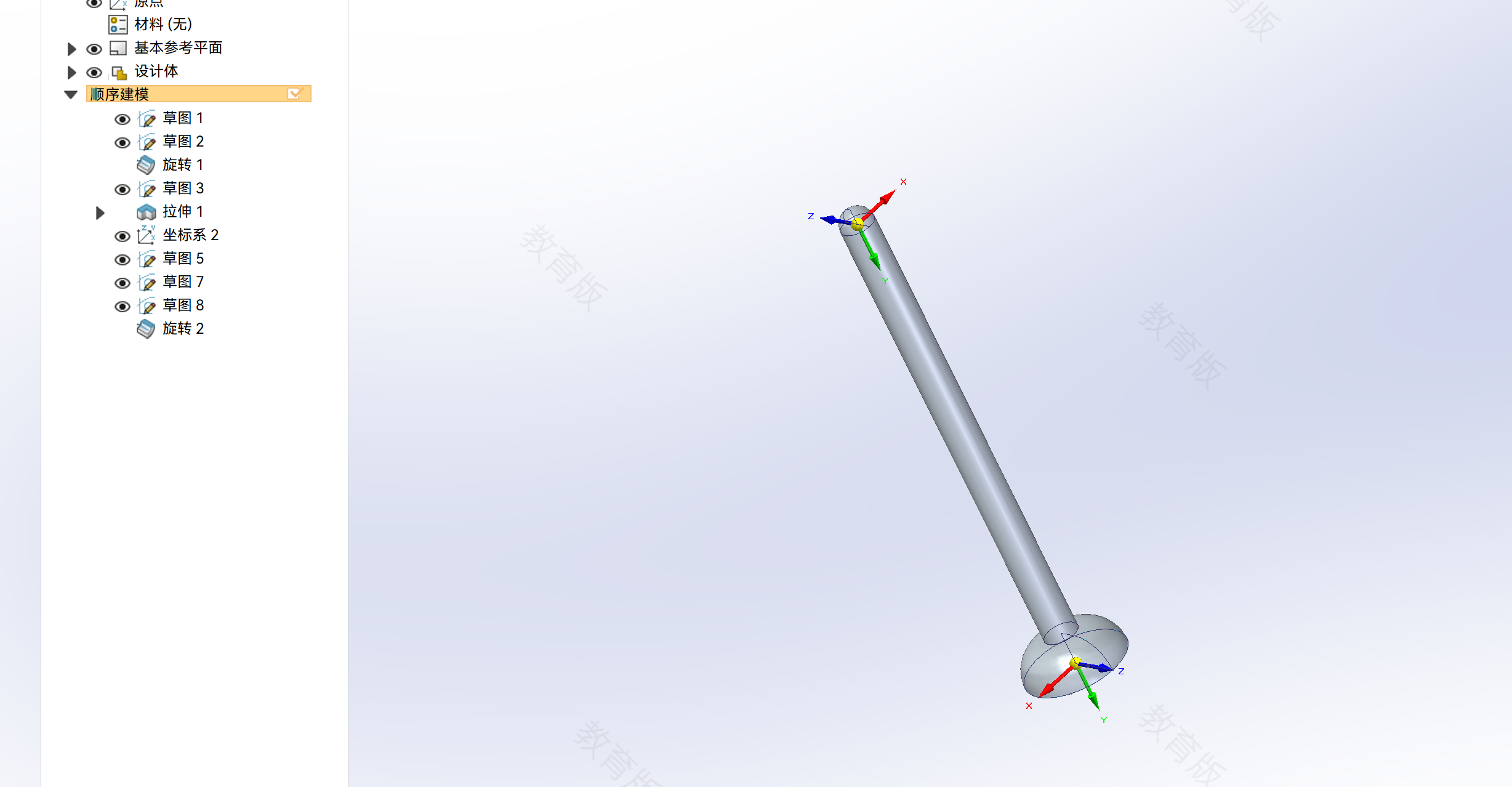

第一部分的建模主要用到旋转,扫描拉伸,拉伸,建立新坐标系等方法。

2.      第二部分建模
第二部分建模主要用到扫描拉伸,建立新坐标系等方法。
3.      第三部分建模
第三部分建模主要用到拉伸,扫描拉伸,复制等方法。

4.      装配

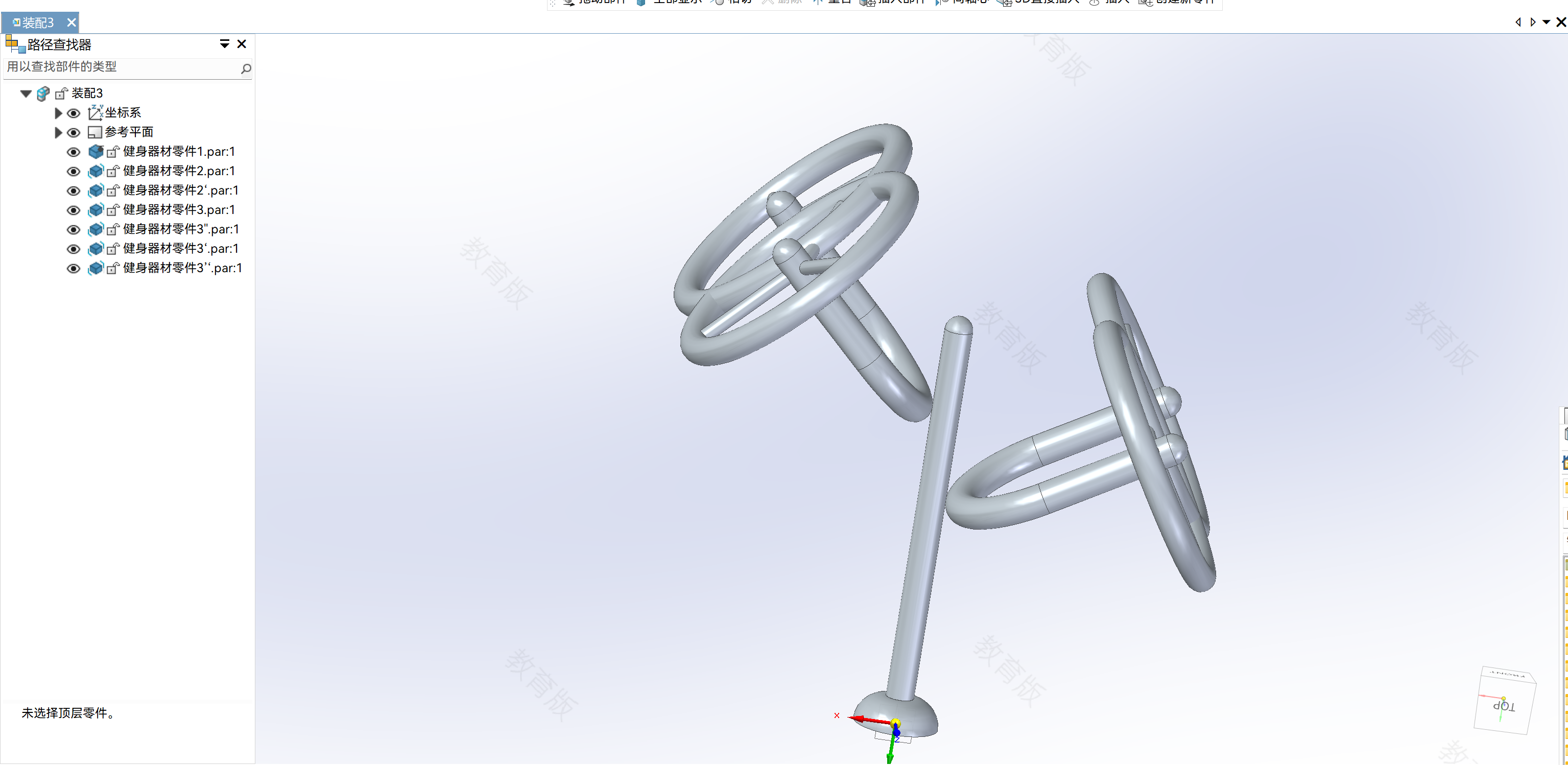

装配时主要用到重合,同轴心,链接等功能。但由于尺寸没有掌握好,在这步骤导致了两个圆盘的重合。

五、  学习体会
在这个简短的时间内我学习了天工CAD的基本知识,我知道我学习的知识仅仅是九牛一毛,我将继续努力加深学习。而对健身器“肩关节训练器”的建模,是一次将理论知识与实践操作结合的体验。
我们跟随着mooc的视频进行学习,老师录的视频讲解清晰易懂,从简单的草图绘制、拉伸除料、曲面裁剪一步步加深,依次完成了简单小零件建模、五星红旗建模、苹果LOGO图案制作等等,我对天工CAD建模的理解进一步加深,开始利用更加深入的知识对生活中的物体进行建模。
在学习的过程中,李老师优秀的教育方法和理念使我受益匪浅:mooc与课堂教学相结合的授课方式、在学习软件的过程中不要过多的问为什么、错误就删除重新做、坚持不懈等等。
经过这些学习,我艰难的建模除了“肩关节训练器”。尽管这个过程很艰辛,最后的成品也有不少错误,但始终是我自己动手建模出来的。我会继续努力学习建模知识,勤加练习,熟练软件相关知识,对生活中相关的物品进行建模练习。
最后我由衷的感谢李老师的谆谆教导。
