边界设置手柄

边界设置手柄的下拉选项用于控制曲面末端形状。例如，在创建必须与相邻曲面平滑过渡的边界混合曲面特征时，可设置垂直于截面选项来保证现有曲面之间的平滑过渡。通常情况下，系统仅列出可用的选项。

自然

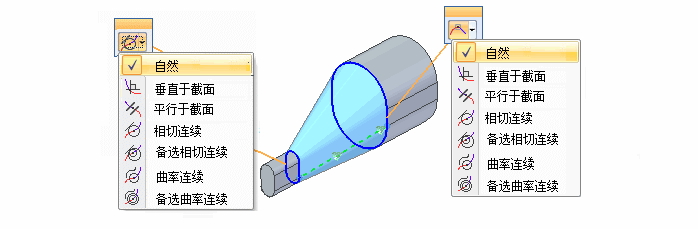

末端截面处无约束条件。此为默认端部条件，且对任何横截面类型都有效。

垂直于截面

平的端部横截面支持垂直于截面端部条件。可使用变量表或通过修改图形窗口中的矢量手柄来控制矢量的长度。在此例中，生成的曲面图示说明了可用于修改曲面的图形手柄。

平行于截面

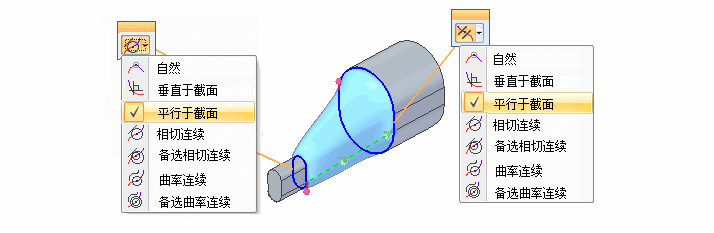

平的端部横截面支持平行于截面端部条件。可使用变量表或通过修改图形窗口中的矢量手柄来控制矢量的长度。要查看此设置的效果，请将下面的平行于截面与垂直于截面示例图进行比较。

相切连续

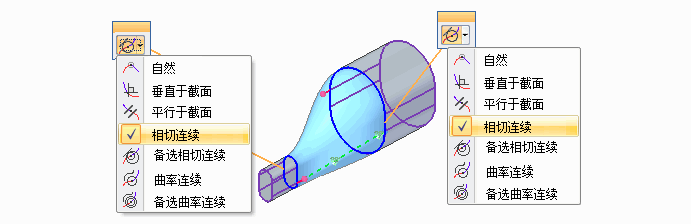

使用零件边和构造曲线定义的端部横截面支持相切条件。曲面的切矢由相邻曲面确定。可使用变量表或通过修改图形窗口中的矢量手柄来控制矢量的长度。

备选相切连续

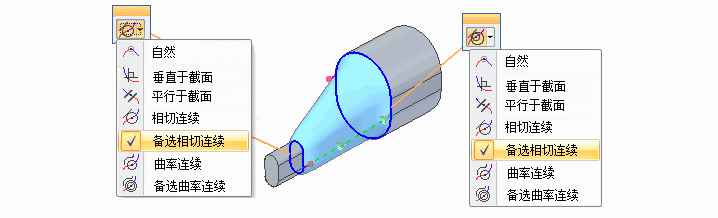

使用零件边和构造曲面定义的端部横截面支持内部相切条件。内部相切强制曲面与内部面相切。例如，以下曲面的两个横截面上都应用了备选相切连续选项。生成的曲面构造为与平面相切。

曲率连续

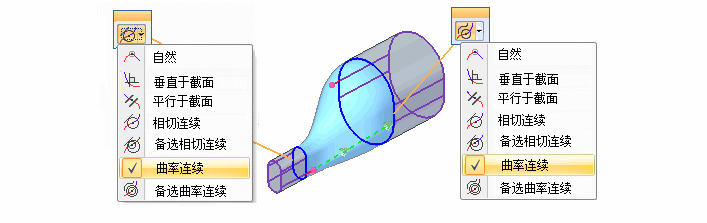

使用零件边和构造曲面定义的端部横截面支持曲率连续条件。曲面的切矢由相邻曲面确定。可使用变量表或通过修改图形窗口中的矢量手柄来控制矢量的长度。

备选曲率连续

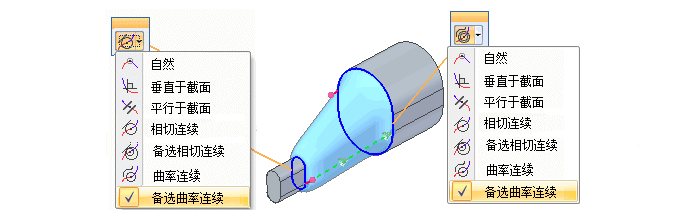

使用零件边和构造曲面定义的端部横截面支持备选曲率连续条件。曲面的相切矢量由该端上的备选面确定。可使用变量表或通过修改图形窗口中的矢量手柄来控制矢量的长度。

更多信息，请参考相切控制手柄。
