绘制直线

前提条件：

操作步骤：

  1. 从功能区，选择主页/草图选项卡→绘图组→直线命令。

  2. 先单击想要直线开始的地方 (A)，再单击要让直线结束的地方 (B)。这样就定义了直线的长度 (C) 和旋转角度 (D)。

  3. 执行以下操作之一：

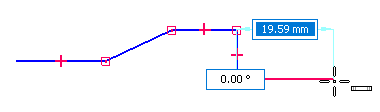

    • 要绘制一系列首尾相连的直线段，请依次在每段的结尾处单击。
      Tip:

      如果将形状封闭，则此命令会重新开始，以便您可以再次开始绘制。

    • 要绘制新的直线段（不相连），请按一次 Esc 键以结束本次绘制，然后重新执行步骤 2 。
      Note:

      如果在助手页（天工选项），将中断命令/取消选择按钮设置改为鼠标右键，则可以通过鼠标右键或Esc键来结束本次绘制。

    • 要结束直线绘制，请按 Esc 键，或激活其他命令。
Tip:

  • 除了通过单击来绘制端点之外，还可以在值编辑框中输入值。也可以使用图形与编辑框输入相结合的办法。

  • 当使用智能草图的元素上的点选项时，可以绘制与两个曲线元素相切的直线。首先单击曲线元素，使光标移过第一个元素上的相切意向区，然后使用智能草图建立与另一元素的相切关系。

    如果不使用相切意向区，则直线与元素相连，但不与它们相切。

  • 可以使用智能草图来使直线的终点与另一个元素的关键点或终点相切或垂直。

  • 您可以使用直线命令条上的选项以及快捷菜单中的命令来对直线进行编辑。
