示例：在绘制直线时连接点

前提条件：

操作步骤：

  1. 从功能区，选择主页/草图选项卡→绘图组→直线命令。

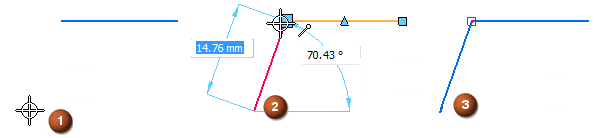

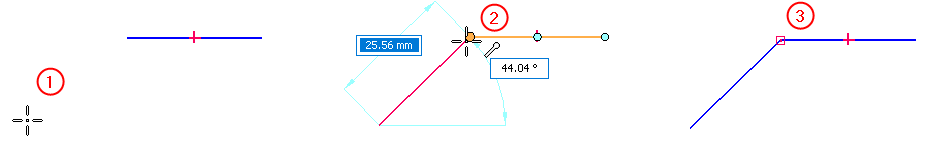

  2. 单击想要直线开始的地方①，然后将光标移到智能草图能够识别直线端点的位置②，当在光标处显示智能草图关系指示符上的点时，可单击以定义直线的端点。智能草图将连接关系手柄放置到两条线相交的位置③。

    Tip:

    要捕捉交点或关键点，请用光标定位元素，然后按以下一个快捷键：

    • 直线或圆弧的中点：按 M。

    • 直线、圆、曲线及圆弧的交点：按 1。

    • 圆或圆弧的中心点：按 C。

    • 直线、圆弧或曲线的端点：按 E。

    对于交点 - 如果有多个定位的适用交点，快速选取将打开并列出这些交点。在快速选取中，单击以选择您想要的点。
