显示投影线

前提条件：

• 已进入2D草图环境或工程图环境。

操作步骤：

1. 要为已绘制的直线显示投影线，则选定这些直线，然后在命令条上勾选开启投影线并设置线型。



   Note:

   通过 Ctrl/Shift + 单击 可以选择多条直线。

   对于工程图环境中的2D直线，还可以在选定直线后，右键单击，然后选择属性，在元素属性对话框→格式页，设置投影线选项。

2. 要在绘制直线时显示投影线，则在命令条上勾选开启投影线。

Note:

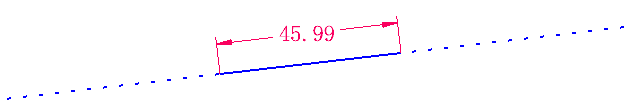

尺寸和注释与投影线的定义段（投影线所依据的原始 2D 直线）连接。
