卷边选项对话框
- 保存的设置
- 列出已保存的卷边设置。通过从列表中选择，可以访问保存的设置。对话框上的设置显示了您选择的卷边的特性。可以在框中输入名称来对一组设置进行命名。
然后可以使用卷边选项对话框或卷边命令条中的保存的设置列表，在允许构造卷边特征的任何 天工 CAD 文档中选择一项保存的设置。保存的设置将添加到 C:\Program Files\NDS\Tiangong 2025\Preferences 文件夹中的 Custom.xml 文件。也可以使用选项对话框上的文件位置选项卡为 Custom.xml 文件指定其他文件夹。
- 保存
- 使用键入的名称保存当前设置。
- 删除
- 删除您在保存的设置框中所选的已保存设置。
- 卷边轮廓
- 指定要创建的卷边类型以及卷边的折弯半径、弯边长度和扫掠角度等信息。可用选项取决于要创建的卷边类型。图形中显示了选定卷边类型的示例以及该卷边类型可用选项的位置。
- 卷边类型
- 指定要创建的卷边的类型。
-
- 封闭
- 边缘向内弯曲并完全包裹，形成一个闭合的双层边缘。
-
-
- 开放
- 边缘弯曲成一定角度（通常为 90° 或较小弧度），但不形成完全封闭的包裹，保留一个小开口，呈 “C” 形或 “U” 形截面。
-
-
- S弯边
- 边缘弯曲呈 “S” 形波浪状，通过两次反向弯曲形成连续的起伏结构，截面类似字母 “S”。
-
-
- 卷曲
- 边缘被卷成圆形或螺旋形。
-
-
- 开环
- 与闭环卷边相对，开环卷边形成的是一个不封闭的环形结构，具有一定的开口。此选项仅在钣金顺序建模环境可用。
-
-
- 闭环
- 卷边后形成一个封闭的环形结构。
-
-
- 中心环
- 在所选的钣金件边缘平面中部加工出环形卷曲结构。此选项仅在钣金顺序建模环境可用。
-
- 折弯半径 1
- 指定卷边中第一个折弯的折弯半径。
- 弯边长度 1
- 指定卷边中第一个弯边的长度。
- 折弯半径 2
- 指定卷边中第二个折弯的折弯半径。
- 弯边长度 2
- 指定卷边中第二个弯边的长度。
- 扫掠角度
- 指定开环和中心环卷边的扫掠角度。此选项仅在钣金顺序建模环境的开环和中心环卷边类型可用。
- 斜接卷边
- 当勾选此选项时，将斜接卷边的末端。
- 角度
- 设置卷边的指定端的斜接角度。
负数值将把弯边向内斜接，通常会除料。
正数值将把弯边向外斜接，通常会添料。
- 方形
- 指定折弯止裂口的内角是正方形的。
- 圆形
- 指定折弯止裂口的内角是圆形的。
- 深度
- 指定折弯止裂口的深度。
- 宽度
- 指定折弯止裂口的宽度。
- 替代全局值

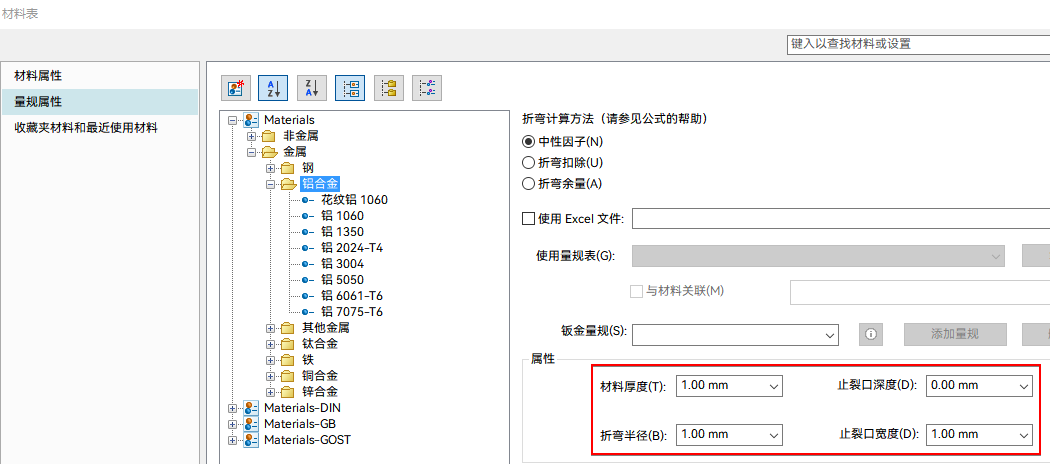

- 默认使用材料表对话框量规属性选项卡下定义的属性（止裂口深度、止裂口宽度等）创建止裂口。要自定义此属性值，则勾选此复选框。
-
- 折弯计算方法
- 指定要使用的折弯计算方法。
可以在以下选项中选择：
- 中性因子
- 折弯扣除
- 折弯余量
Note:默认值为中性因子。 在更改折弯计算方法选择之前，必须选中中性因子值框旁边的替代全局值选项。
有关更多信息，请参见钣金折弯公式。
- 中性因子
-
指定用于折弯的默认中性因子。
用于此选项的默认钣金折弯计算公式为：
-
PZL =
* (BR +
(NF * THK)) * A / 180其中：
PZL = 变形区长度
BR = 折弯半径
NF = 中性因子
THK = 材料厚度
A = 折弯角度
-
- 折弯扣除
- 指定用于折弯的默认折弯扣除。
用于天工CAD折弯扣除的默认钣金折弯计算公式如下：
-
如果 A <= 90
PZL = 2 * (R + T) - BD
如果 A > 90
PZL = 2 * ((R + T) * tan (90 -
)) - BD其中：
PZL = 变形区长度
BD = 折弯扣除
R = 半径
NF = 中性因子
T= 材料厚度
A = 折弯角度
-
- 折弯余量
- 指定用于折弯的默认折弯余量。
- 对于折弯余量选项，没有用于确定折弯长度的计算。天工CAD 只使用折弯余量值作为折弯长度或变形区长度。
PZL = BA
其中：
PZL = 变形区长度
BA = 折弯余量
- 对于折弯余量选项，没有用于确定折弯长度的计算。天工CAD 只使用折弯余量值作为折弯长度或变形区长度。
