移动、旋转或编辑卷边

在顺序建模环境中，可以编辑卷边特征来更改卷边类型和材料回切等信息。

您可以沿面移动卷边、旋转卷边或编辑卷边特征。

在顺序建模环境中编辑卷边特征

前提条件：

  • 已进入钣金顺序建模环境。

操作步骤：

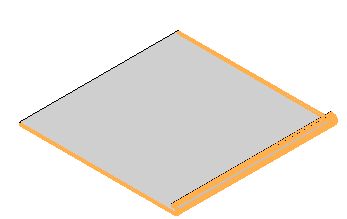

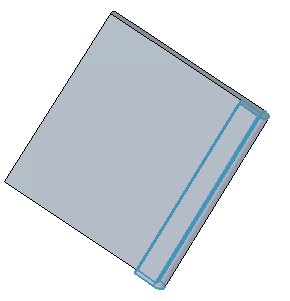

  1. 选择卷边。

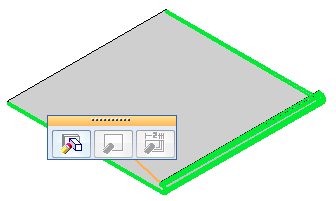

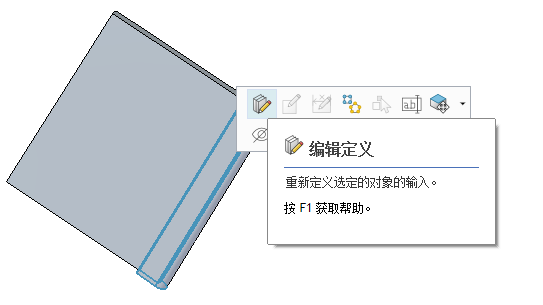

  2. 单击编辑定义按钮。

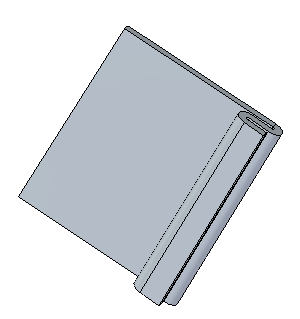

  3. 使用卷边命令条和卷边选项对话框可更改卷边。

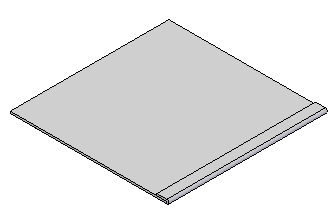

  4. 单击完成按钮。

在直接建模环境中移动卷边

前提条件：

  • 已进入钣金直接建模环境。

操作步骤：

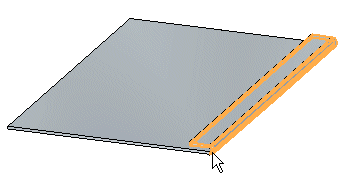

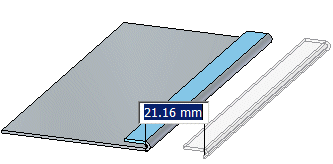

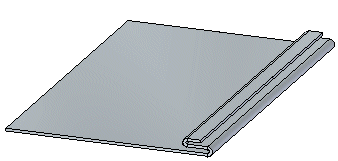

  1. 选择卷边。

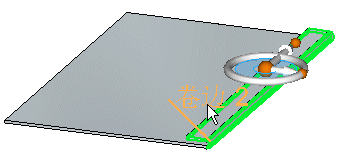

  2. 单击显示的方向盘轴。

  3. 移动光标，直至面处于您所需的位置，然后单击。

在直接建模环境中旋转卷边

前提条件：

  • 已进入钣金直接建模环境。

操作步骤：

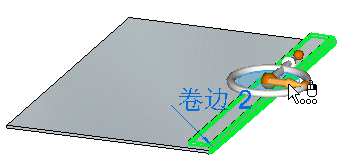

  1. 选择卷边。

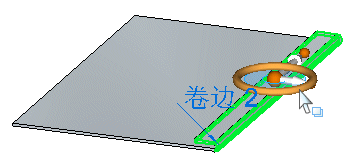

  2. 单击显示的方向盘圆环。

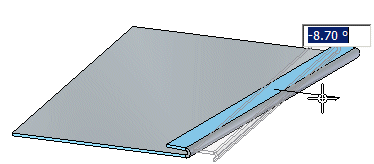

  3. 移动光标，直至面处于您所需的位置，然后单击。

在直接建模环境中编辑卷边特征

前提条件：

  • 已进入钣金直接建模环境。

操作步骤：

  1. 选择卷边。

  2. 单击编辑手柄。

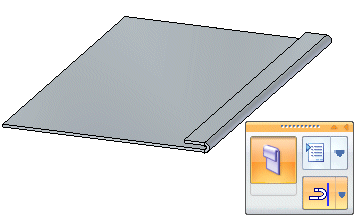

  3. 使用卷边快速工具条和卷边选项对话框可对卷边进行更改。

  4. 单击以保存编辑。
