零件及草图

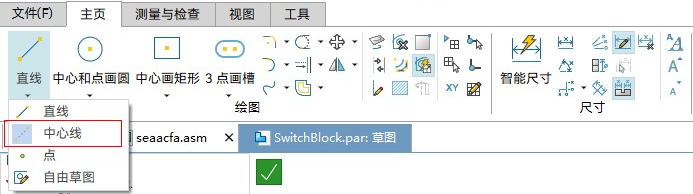

2D草图环境新增中心线命令，用于绘制中心线。与先绘制线段、再将线段切换为构造相比，中心线命令提供了更便捷灵活的绘制方法。

绘制流程：

1. 激活中心线命令。位于直线命令时，可按 T 切换到中心线绘制模式。
2. 单击以定义中心线的起点，如下图①。
3. 移动光标，在合适的位置单击以定义中心线的终点，如下图②。
4. 按 Esc 键结束绘制。

更多信息，请参考：

• 直线和圆弧命令条
• 中心线命令

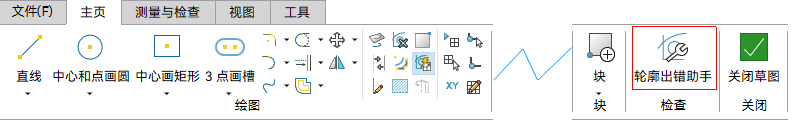

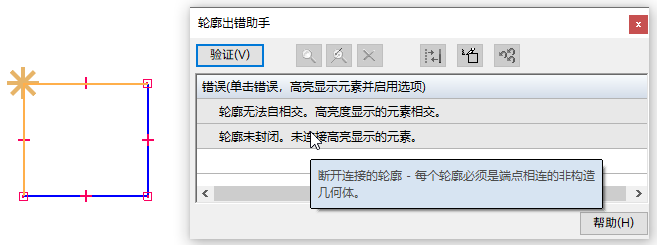

现在，草图环境新增轮廓出错助手命令。在绘制草图后，使用此命令主动检测可能导致特征失败的轮廓问题，例如轮廓未闭合、存在重叠线段等。

单击或将光标悬停在错误信息上，图形窗口会高亮显示错误元素。

更多信息，请参考：

• 轮廓出错助手

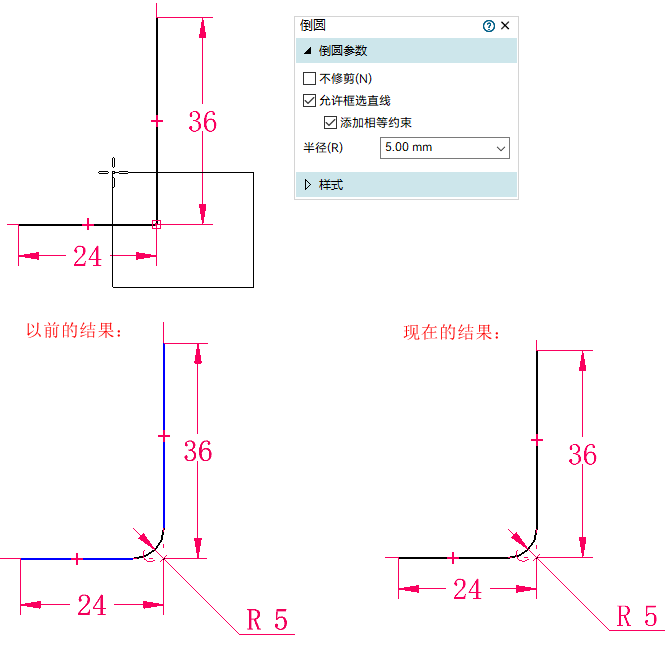

2D草图环境，倒圆命令优化如下：

• 允许框选直线和添加相等约束现在默认勾选。以前，这两个选项默认不勾选。



• 对于已通过尺寸完全约束的2条或多条直线，通过框选进行倒圆时，现在不会改变完全约束状态。



更多信息，请参考：

• 倒圆命令（草图）
• 倒圆命令条

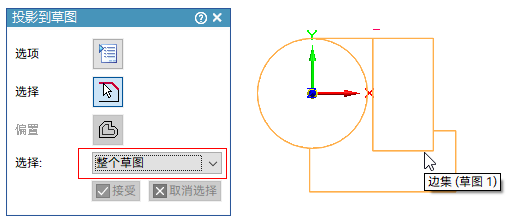

更多信息，请参考：

• 投影到草图命令条

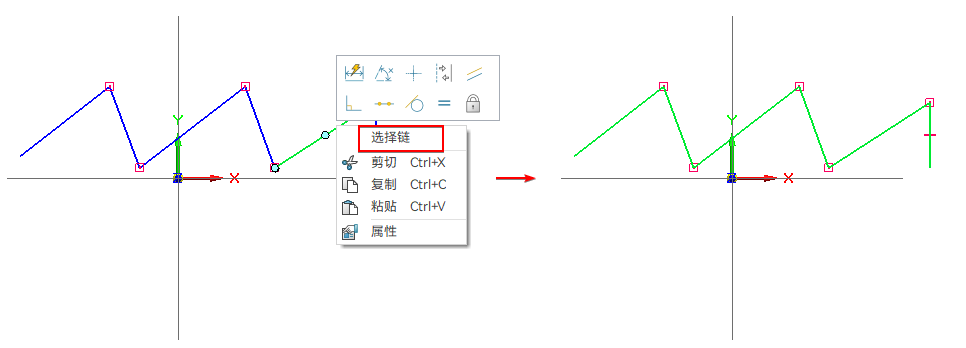

2D草图环境，右键单击草图中的线段或曲线时，使用选择链功能可以自动识别并选择与选定边连续相接的所有相邻边。

更多信息，请参考：

• 选择链命令
• 编辑草图元素
• 删除草图或草图元素

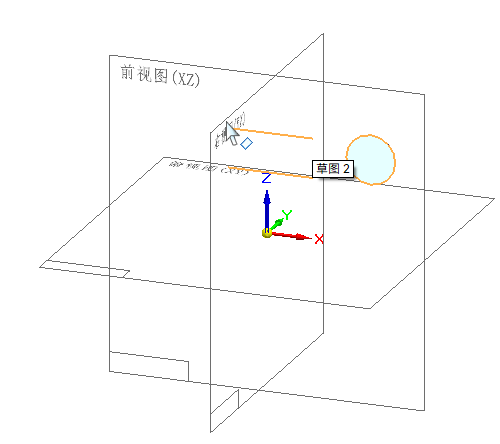

现在，2D、3D草图元素的捕捉优先级已提高。在绘制完草图并退出草图环境后，可以快速选择草图元素。以前，参考面会首先被选中，需要使用快速选取工具来选择其中的草图元素。

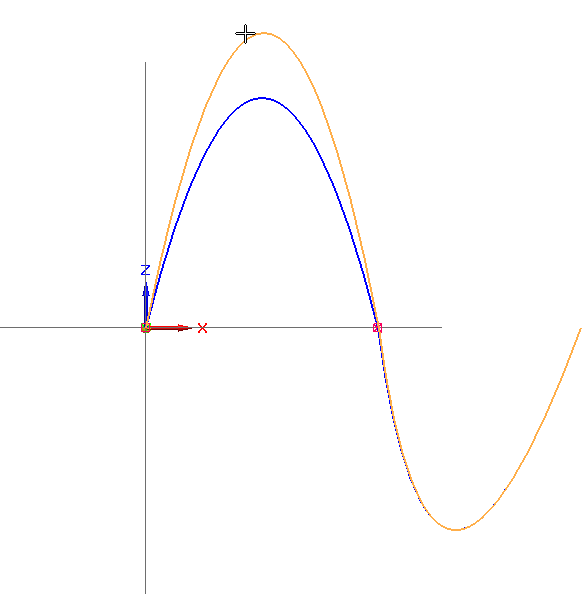

在2D草图环境、工程图环境以及3D草图锁定平面上编辑样条曲线时，按下S 键，可将曲线的关键点限制在当前视图的水平或竖直方向移动。

更多信息，请参考：

• 曲线命令

2D草图和3D草图环境，构造命令的使用场景有两种：

• 对少量草图元素进行构造/轮廓切换：先选择草图元素，再激活构造命令。随后关闭命令条或按 Esc 键退出构造命令。
• 对大量草图元素进行构造/轮廓切换：先激活构造命令，再依次选择草图元素。

现在，对于前一种情形，构造命令会自动退出，无需用户执行退出操作。

更多信息，请参考：

• 构造命令
• 将轮廓元素或草图元素更改为构造元素
• 构造命令（绘制3D草图）

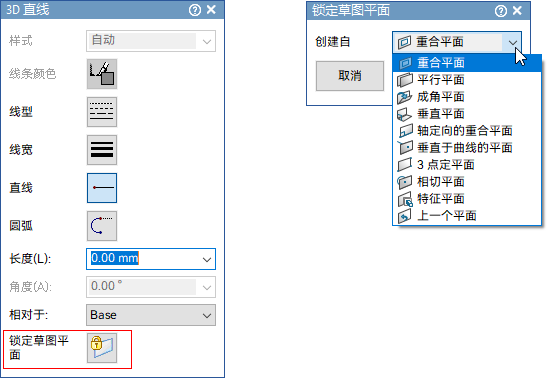

绘制3D草图时，现在支持自定义锁定草图平面。以前，只能选择已有的平面作为锁定草图平面。

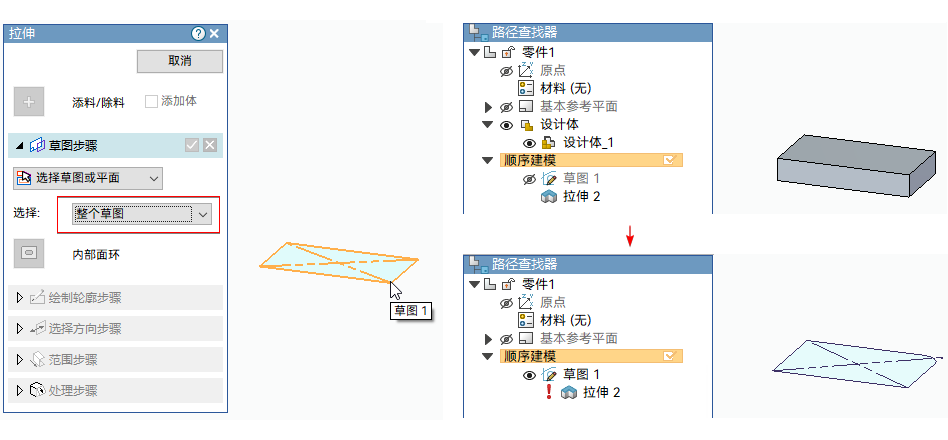

以前，通过整个草图创建的特征（如下图左），在修改草图后，特征无法同步更新（如下图右）。现在，此问题已修复。

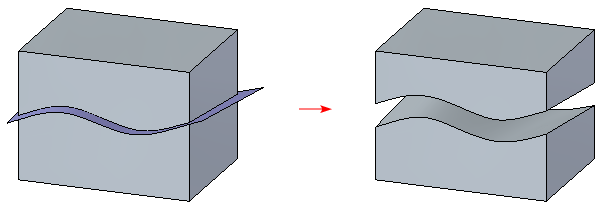

零件环境新增加厚除料命令。

通过对构造曲面加厚来创建零件除料特征。

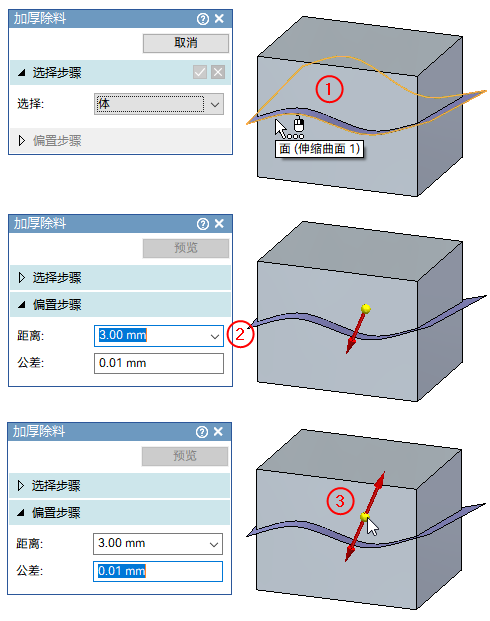

工作流程：

1. 激活加厚除料命令。
2. 选择用于加厚除料的面/面链/特征/体，如下图①。
3. 指定偏置参数，如下图②。
4. 移动光标，在偏置方向符合要求时单击，如下图③。

更多信息，请参考：

• 加厚除料命令
• 加厚除料命令条

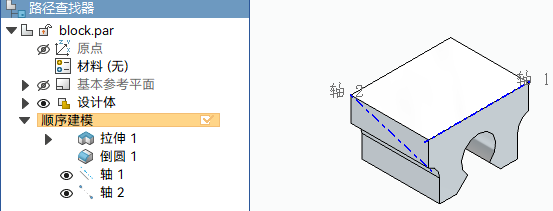

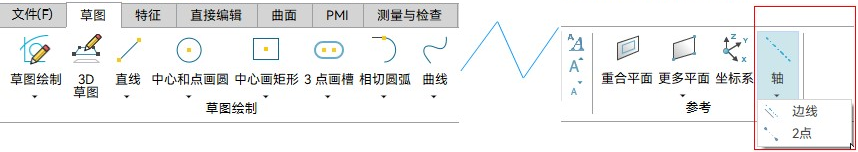

现在，零件环境也增加了边线命令和2点命令，用于创建参考轴。以前，这两个命令仅在装配环境可用。

更多信息，请参考：

• 参考轴
• 创建参考轴
• 边线命令
• 2点命令
• 轴名称显示

在零件、钣金和装配环境，添加倒圆或倒角特征时，现在支持选择边和顶点进行倒圆或倒角。

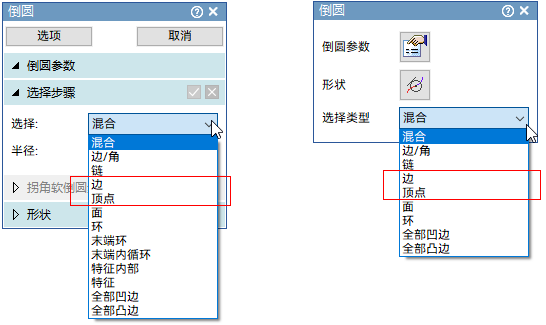

• 倒圆命令条：

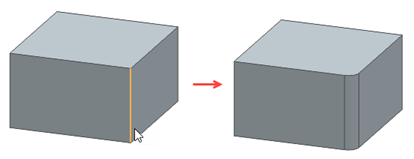

  可以单独选择边：

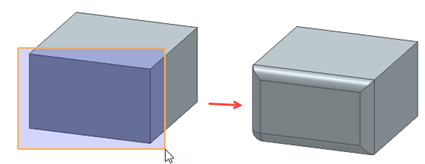

  也可以围栏选择多条边：

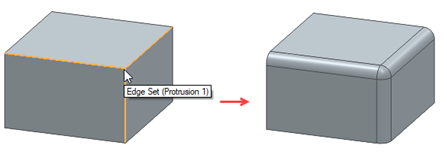

  可以分别选择各顶点：

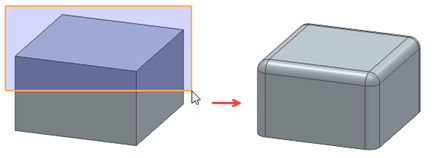

  也可以围栏选择多个顶点：

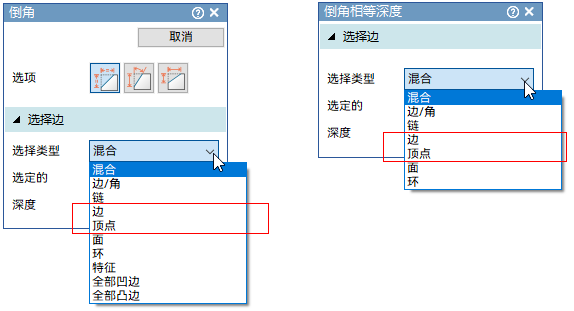

• 倒角命令条：



更多信息，请参考：

• 倒圆命令
• 倒圆命令条（顺序建模）
• 倒圆命令条（直接建模）
• 倒圆命令（装配环境）
• 倒圆命令条（装配环境）
• 倒角命令（特征）
• 倒角命令条（顺序建模）
• 倒角命令条（直接建模）
• 倒角相等深度命令

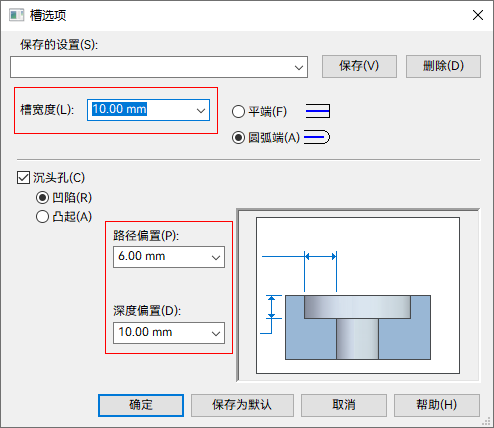

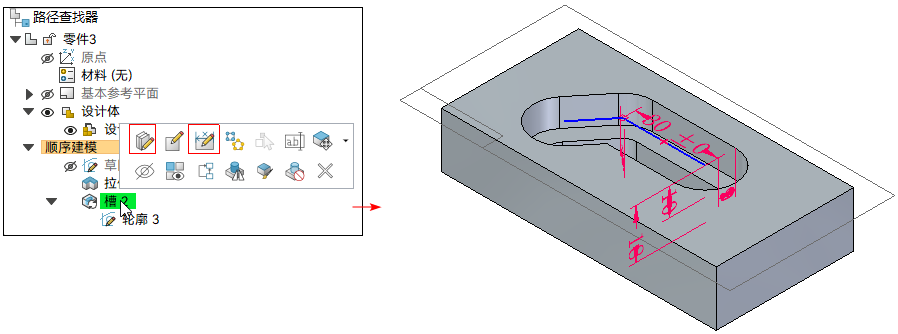

顺序建模零件环境、顺序建模钣金环境和装配环境，槽选项中的尺寸（例如：槽宽度、路径偏置和深度偏置等）现在已添加到编辑定义和动态编辑命令的图形界面中。

以前，这些参数只能在槽选项对话框编辑。

更多信息，请参考：

• 在顺序建模环境中编辑槽

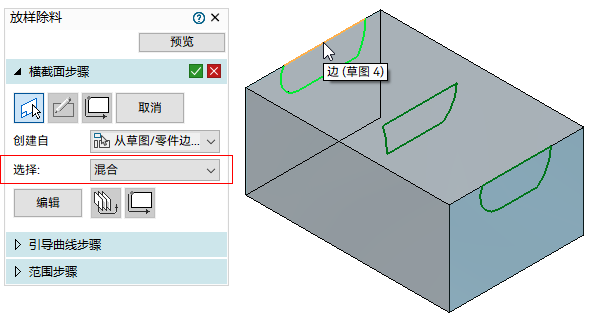

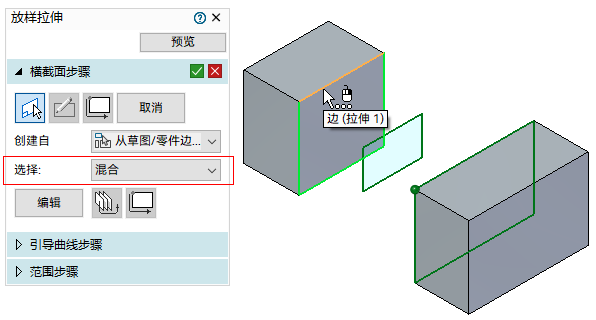

顺序建模零件环境，放样拉伸和放样除料命令中的横截面步骤增加了混合选项，支持同时选择点、边、和面形成闭合横截面以进行放样拉伸或除料。

更多信息，请参考：

• 放样拉伸命令条
• 放样除料命令条

零件和焊接装配环境，现在支持在基于边线生成的焊缝上创建连续点焊特征。以前，仅支持在基于两组面的交线生成的焊缝上创建连续点焊。

更多信息，请参考：

• 连续点焊命令

更多信息，请参考：

• 分割命令（布尔）
• 分割命令条

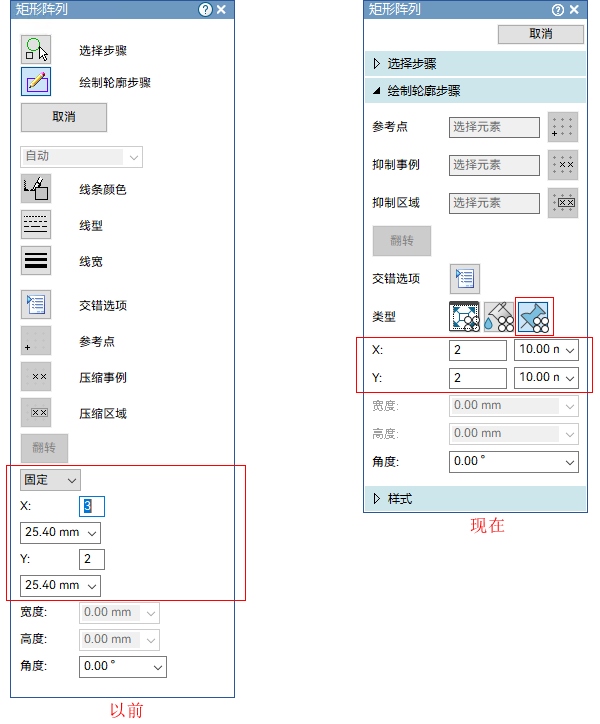

2D草图环境中的矩形阵列命令，当阵列类型为固定时，以下默认值已调整：

• 数量：默认为2
• 间距：默认为10mm

更多信息，请参考：

• 阵列命令
• 矩形阵列命令条（顺序草图）
• 矩形阵列命令条（直接建模）

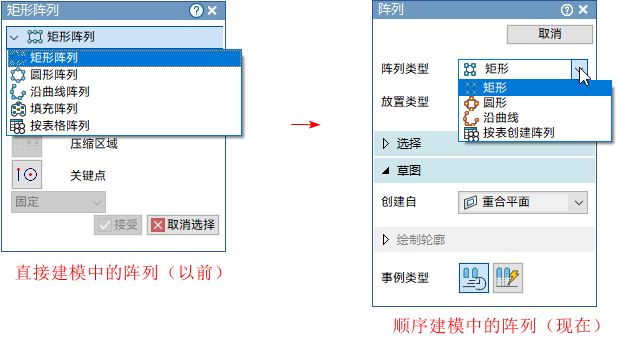

受直接建模阵列命令的启发，在顺序建模零件、顺序建模钣金和装配环境引入了增强型用户界面。

特点如下：

• 新增的阵列类型选项可以快速切换以下阵列类型：



  Note:

  按表创建阵列选项在装配中不可用。

• 当阵列类型为矩形或圆形时：

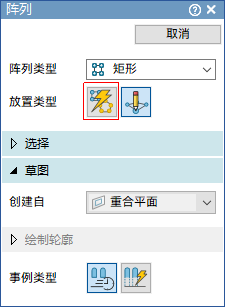

  • 使用放置类型中新增的快速阵列选项，无需在创建矩形和圆形阵列时手动创建父草图。 这样可以节省时间并简化编辑过程。此外，借助该选项，可以按 F3 键锁定到平面，就像在直接建模中一样。



  • 使用放置类型中的按草图选项，可以继续使用原有的阵列创建工作流程。
• 针对 2D 中的矩形阵列和圆形阵列命令增强了竖直命令条，可为使用 2D 阵列草图的顺序建模阵列特征提供支持。

更多信息，请参考：

• 阵列命令
• 矩形阵列（顺序草图）
• 圆形阵列（顺序草图）

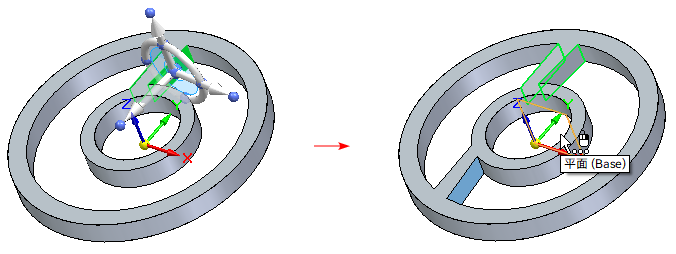

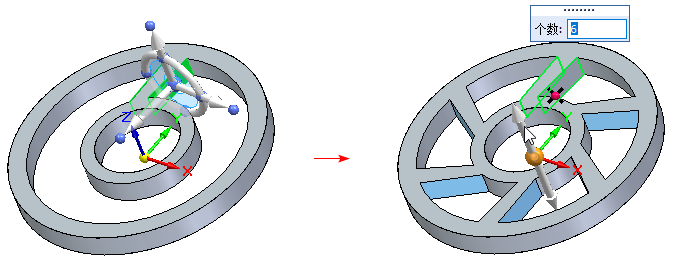

直接建模中的阵列和镜像功能已得到增强，对于中间有实体连通的圆环模型，可以选择实体的两个侧面进行阵列和镜像。

• 阵列：



• 镜像：



更多信息，请参考：

• 圆形阵列命令（3D 特征）
• 镜像命令
