钣金

蚀刻命令的增强功能包括：

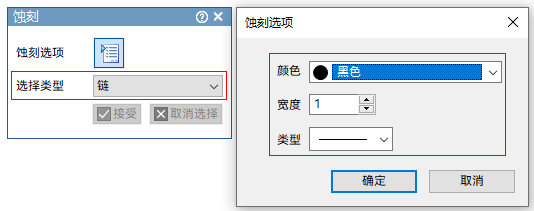

• 蚀刻命令条上的选择类型选项和蚀刻选项对话框现在可以记住上次使用的设置。关闭并重新打开文件或关闭并重新启动天工CAD时，系统会记住该设置。

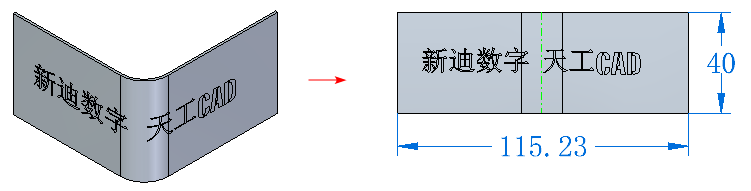

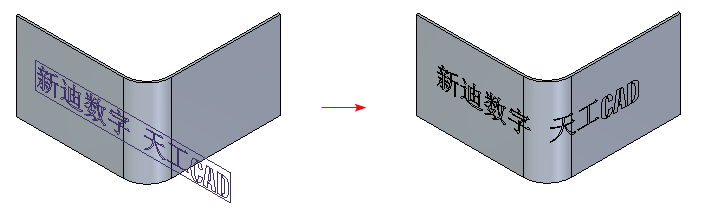

• 蚀刻命令现在支持在顺序建模环境中跨折弯面蚀刻。



  跨折弯放置的蚀刻支持展平图样。



更多信息，请参考：

• 蚀刻命令
• 蚀刻命令条
• 蚀刻选项对话框

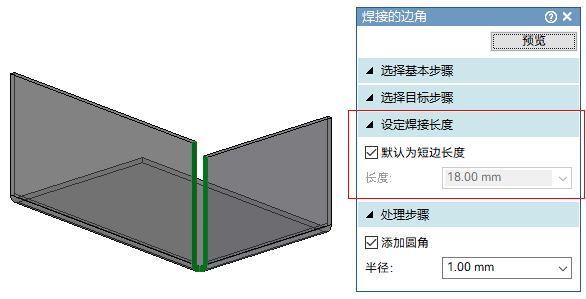

顺序建模钣金环境，焊接的边角命令增加了设定焊接长度步骤。默认焊接长度为短边长度，可根据需要指定长度值。

更多信息，请参考：

• 焊接的边角命令
• 焊接的边角命令条

针对多体钣金件的多个展平图样，优化如下：

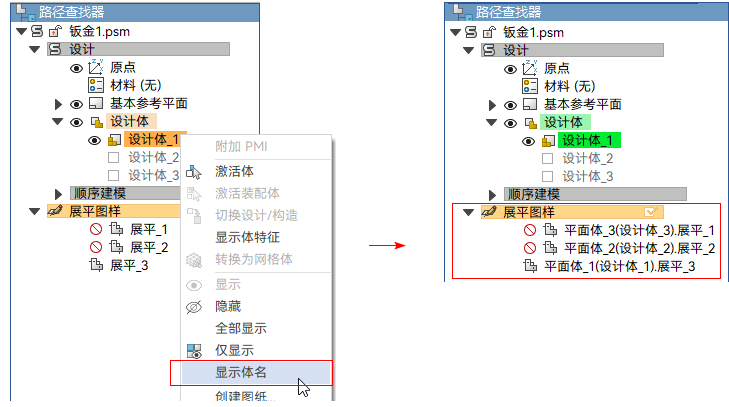

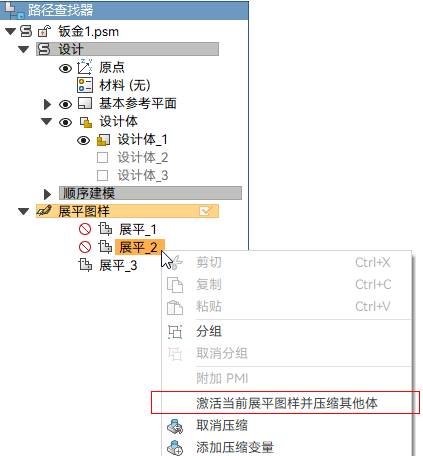

• 右键菜单增加激活当前展平图样并压缩其他体，用于快速激活当前被压缩的展平图样同时压缩其他展平图样。



• 启用显示体名后，展平图样节点会显示设计体名称。



更多信息，请参考：

• 激活当前展平图样并压缩其他体
• 显示体名命令
• 在钣金件文档中构造展平图样

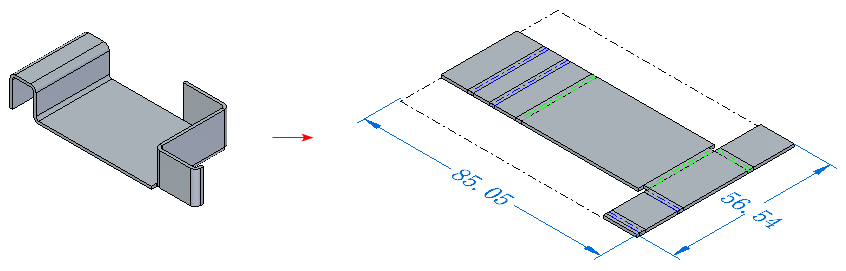

钣金环境新增智能展平命令，可自动创建钣金激活体的展平图样。

工作流程：

1. 从功能区，激活智能展平命令。



更多信息，请参考：

• 智能展平
• 展平钣金件

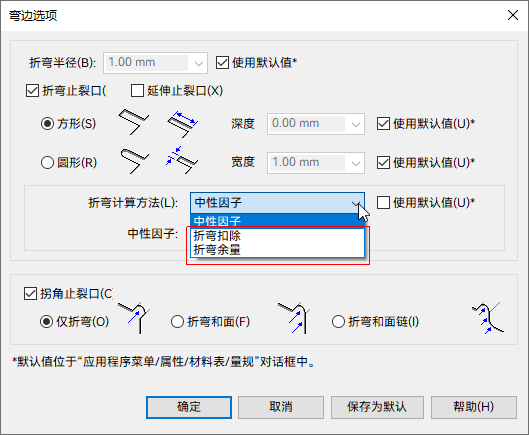

钣金中增加了两种新的折弯计算方法：折弯扣除和折弯余量。由此带来以下更新：

• 新的折弯计算方法已应用于：弯边、多边弯边、轮廓弯边、放样弯边、卷边、折弯、二次折弯、零件转换为钣金、薄壁零件转换为钣金等命令。



  更多信息，请参考：

  • 弯边选项对话框
  • 常规选项卡（多边弯边选项对话框）
  • 常规选项卡（轮廓弯边选项对话框）
  • 常规选项卡（放样弯边）
  • 卷边选项对话框
  • 折弯选项对话框
  • 二次折弯对话框
  • 零件转换为钣金选项对话框
  • 薄壁零件变换为钣金选项对话框

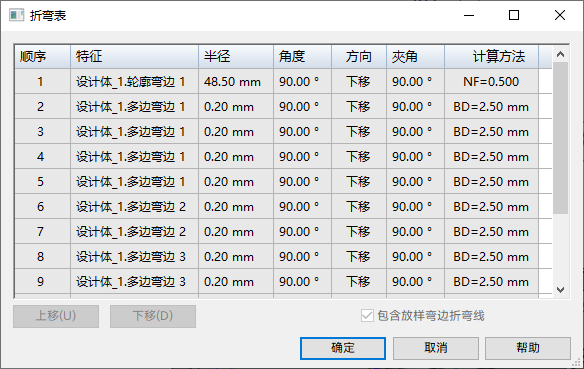

• 钣金环境中的折弯表新增计算方法列，用于显示计算方法和值。更多信息，请参考折弯表命令（钣金）。

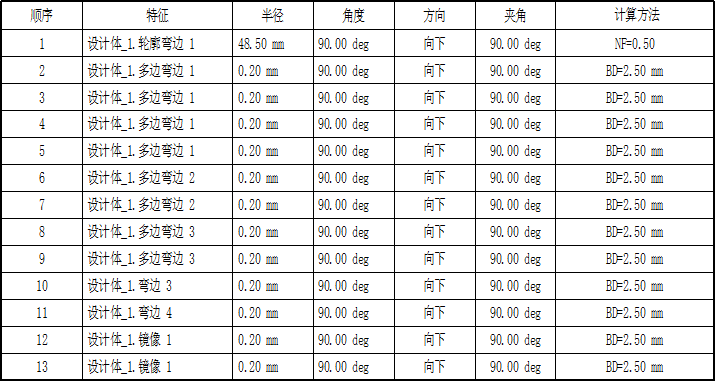

• 工程图环境中的折弯表支持添加计算方法列，用于显示计算方法和值。更多信息，请参考折弯表命令（工程图）。

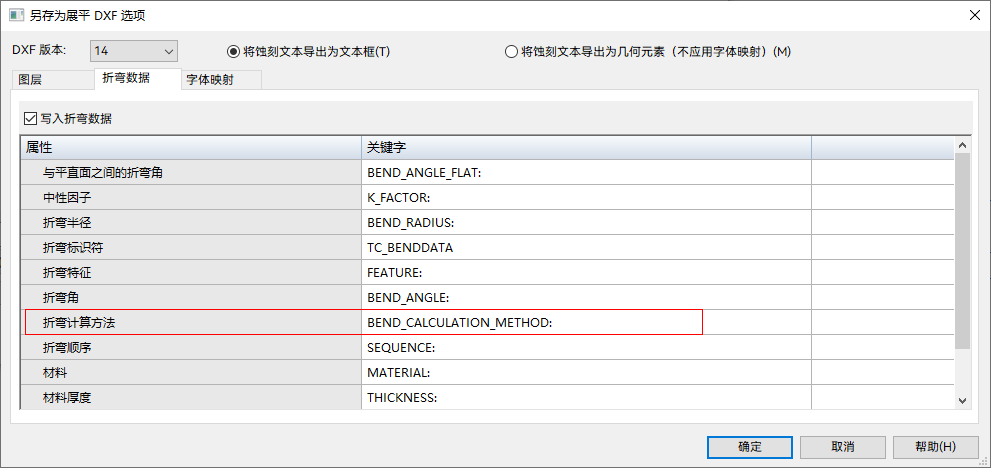

• 在钣金环境创建展平图样后，将展平副本另存为展平图样时，可以使用折弯数据选项卡（另存为展平 DXF 选项对话框）导出折弯计算数据。



• 查询元素命令已增强，支持显示折弯计算方法。更多信息，请参考查询元素命令。

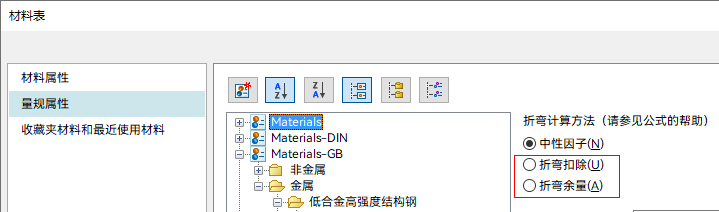

• 钣金材料表中的量规属性已引入新的折弯计算方法。更多信息，请参考量规属性选项卡和钣金折弯公式。

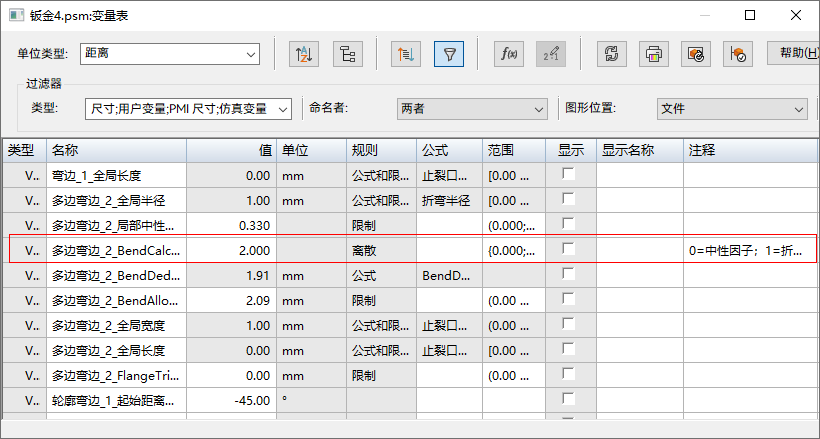

• 变量表已增加对新的折弯计算方法的支持。更多信息，请参考变量表对话框。

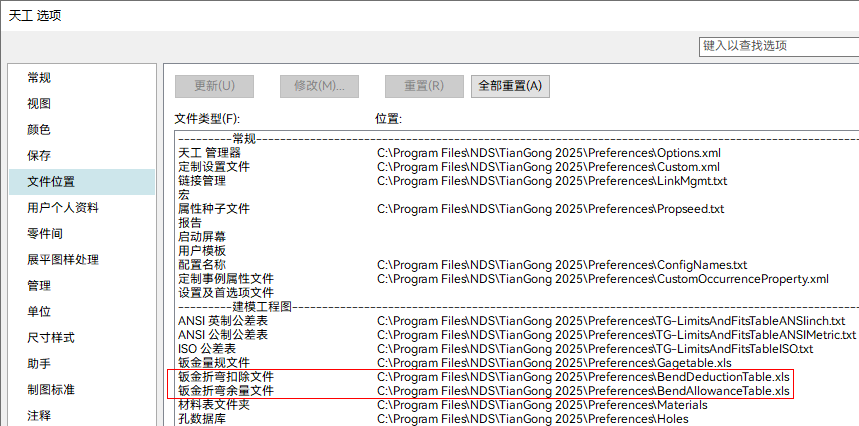

• 文件位置页（天工选项）添加了条目，用于定义钣金折弯扣除或钣金折弯余量 Excel 文件的位置。
