装配

路径查找器现在支持在装配中搜索部件时进行过滤，因此可以按名称快速显示成组的装配部件。

活动过滤开关 启用后，键入搜索字符串并按 Enter 键。

只有与搜索字符串匹配的装配部件才会显示在路径查找器和图形窗口中。

更多信息，请参考：

• 在装配中查找零件

装配路径查找器上零部件节点的右键菜单增加按文件分组命令、取消分组命令、自动分组命令。

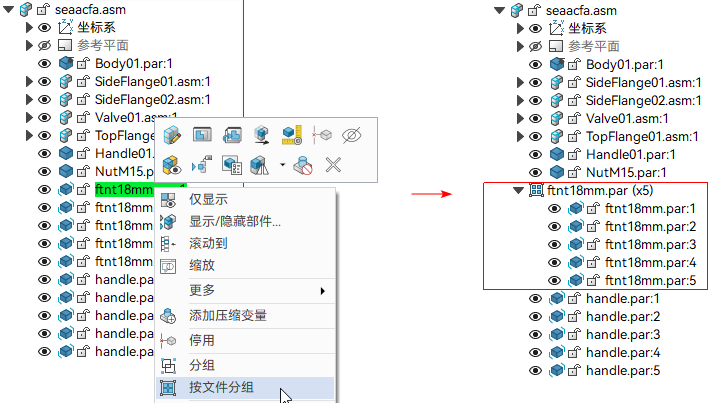

• 按文件分组命令：将顶层装配下的相同部件折叠为单个打包组。



  创建打包组后，新插入的相同部件会自动添加到打包组中。

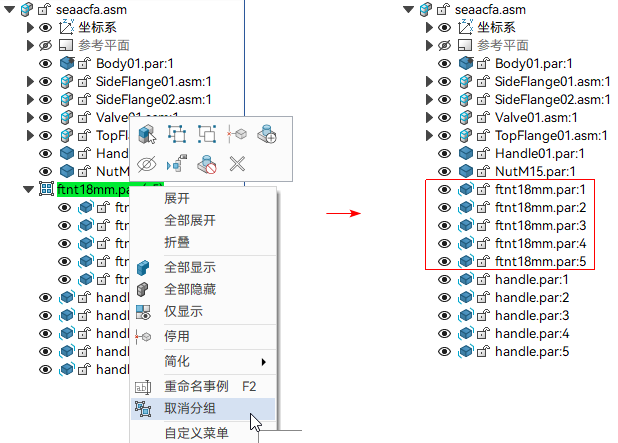

• 取消分组命令：将路径查找器中的打包组拆分到其原始部件中。

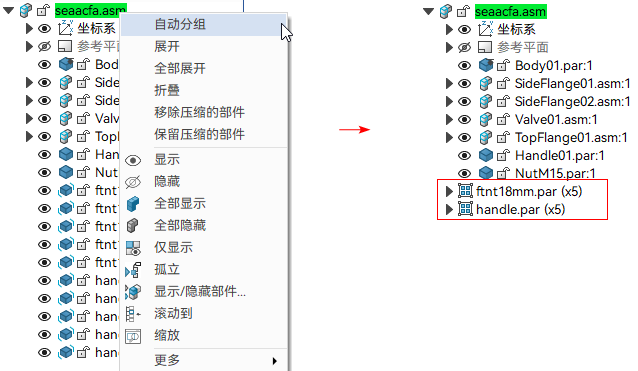

• 自动分组命令：将顶层装配下的所有重复部件折叠到其在路径查找器中的相应打包组中。



更多信息，请参考：

• 按文件分组命令
• 取消分组命令
• 自动分组命令

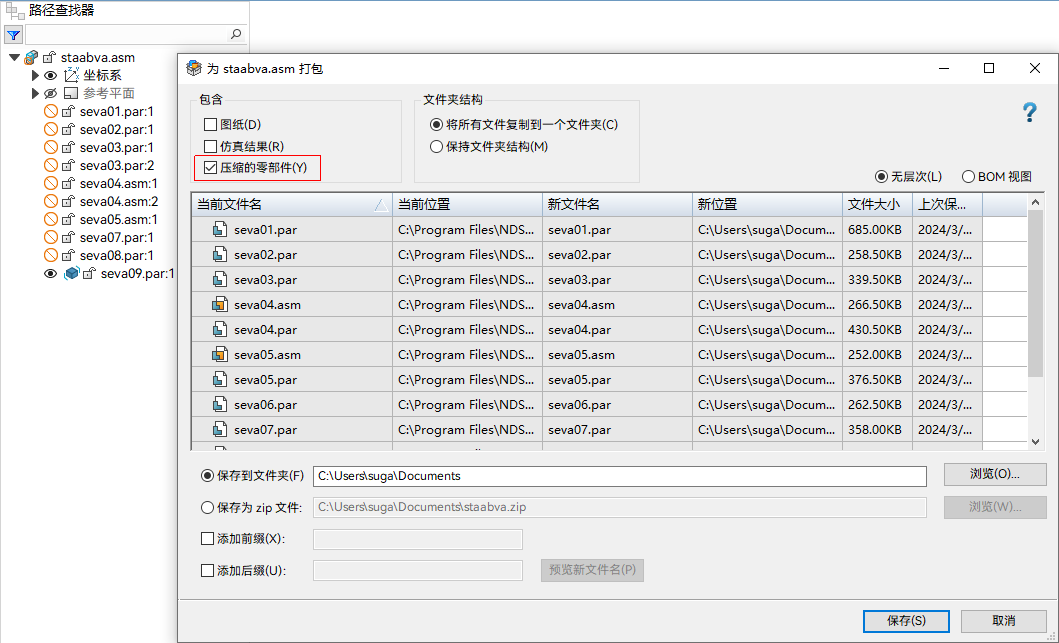

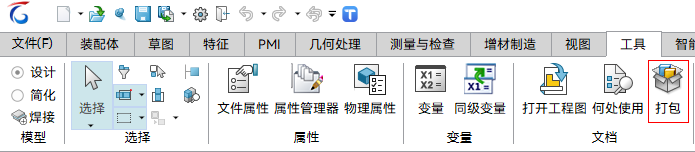

对装配文档进行打包操作时，现在可以包含压缩的零部件。以前，压缩的零部件不会打包进.zip文件中。

更多信息，请参考：

• 将文档打包
• 打包命令

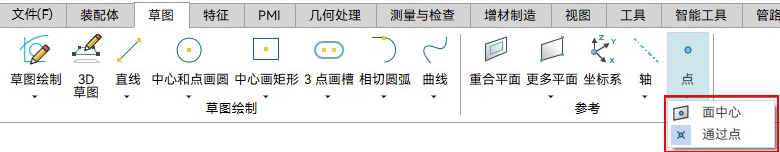

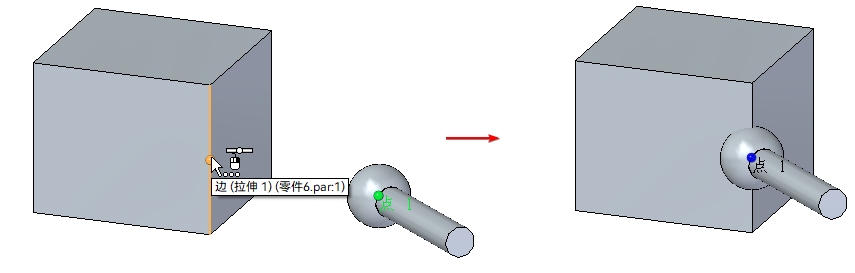

可以使用参考点创建配合约束，例如连接约束。

更多信息，请参考：

• 参考点
• 面中心
• 通过点

更多信息，请参考：

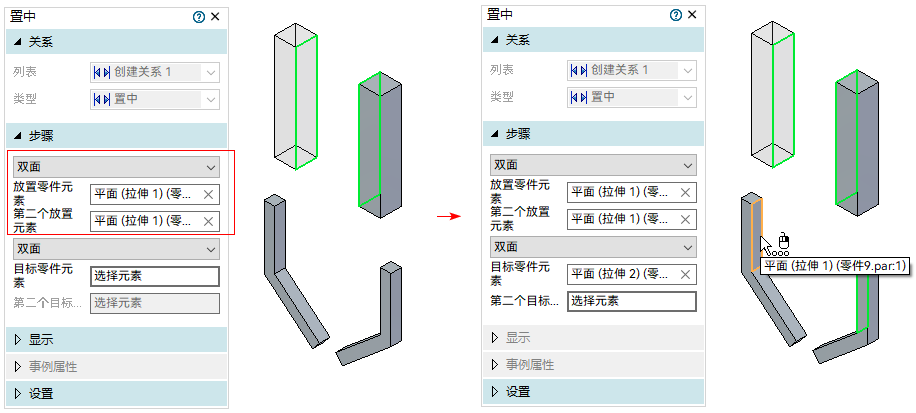

• 关于置中关系

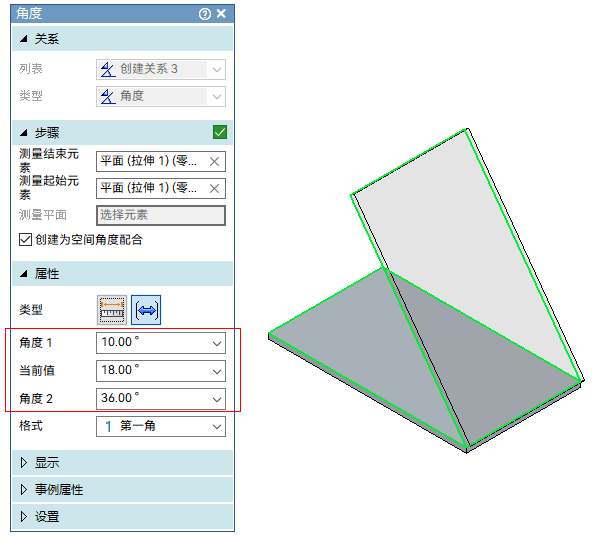

角度命令已增强，当类型为范围时：

• 新增的当前值选项可指定当前角度。
• 当键入的角度 2 小于角度 1 时，角度值会自动互换，使角度1 < 角度2。
• 当键入的当前值不在 [角度1，角度2] 范围时，
  • 如果键入的当前值 < 角度1，则当前值取角度1的值，使角度1 = 当前值 < 角度2。
  • 如果键入的当前值 > 角度2，则当前值取角度2的值，使角度1 < 当前值 = 角度2。

更多信息，请参考：

• 使用角度命令
• 使用角度命令条

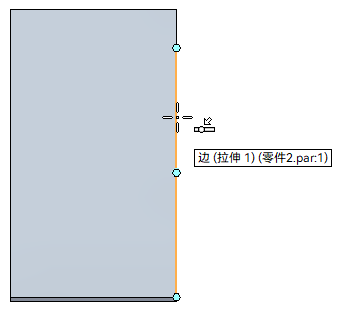

在装配中绘制草图、或者在原位激活的零部件中绘制草图，将光标悬停在同级边或点上会显示一条工具提示。此工具提示现在会包含有关特征、零件以及边或点的信息。 这有助于更好地定位要将当前草图链接到的实体。以前，工具提示仅显示有关边或点的信息。

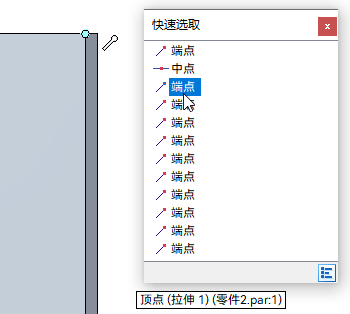

此增强功能扩展到用快速选取显示的条目，有助于区分同一类型的多个条目。将光标悬停在快速选取列表中的不同条目上时，工具提示会显示高亮显示条目的信息。

• 同级边定位命令
• 光标页（智能草图对话框）

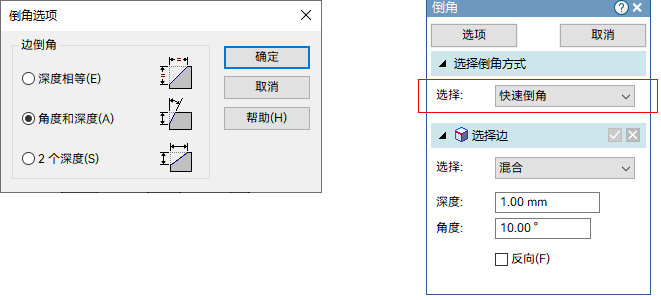

倒角命令的增强功能已应用到装配环境。以前，这些增强功能仅在零件和钣金环境可用。

• 角度和深度模式下新增了快速倒角方式，可直接选择边进行倒角。以前，仅提供先选择面再选择边的方式。

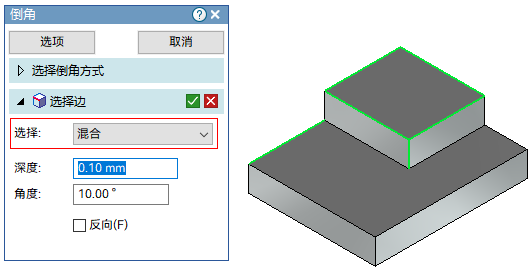

• 选择边步骤增加了混合选项，支持同时选择边、面和特征进行倒角。



  Note:

  顺序建模环境下，可以通过路径查找器选择特征。不支持从图形窗口选择特征。

更多信息，请参考：

• 倒角命令（特征）
• 倒角命令条（顺序建模）
• 倒角命令条（直接建模）
• 倒角不等深度命令条

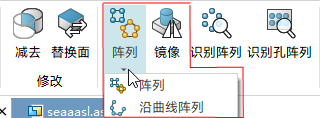

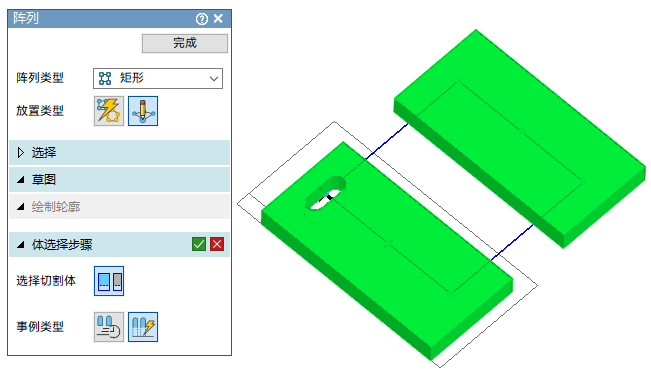

对除料类装配特征进行阵列和镜像时，体选择步骤现在会默认高亮选中与除料类特征相交的所有实体作为切割目标。这一改进提高了设计效率。当需要移除切割目标时，可以单击，然后手动指定切割目标。以前，系统不会主动识别这些切割目标，常常导致特征操作失败或不符合预期。

更多信息，请参考：

• 阵列命令条
• 沿曲线阵列命令（在装配环境对特征阵列）
• 镜像装配特征命令条
• 沿轴圆周阵列命令条
• 线性阵列命令条

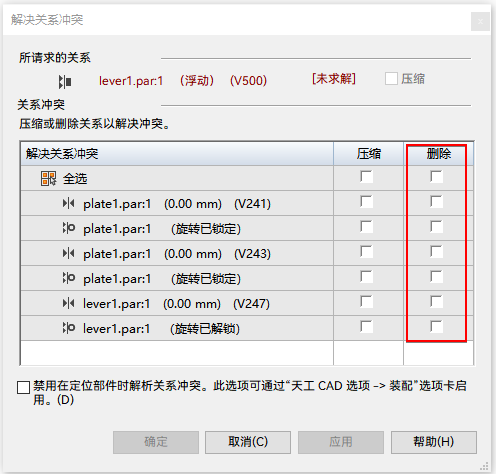

添加配合关系时，如果与已有的配合关系冲突，则天工CAD会弹出解决关系冲突对话框。现在，此对话框增加了删除选项，允许用户直接删除冲突的配合关系。

以前，解决关系冲突对话框只能压缩配合关系。要删除配合关系，需要关闭解决关系冲突对话框，退出当前配合命令，然后在路径查找器下部窗格进行删除操作，非常繁琐。

更多信息，请参考：

• 解决关系冲突对话框
• 删除装配关系

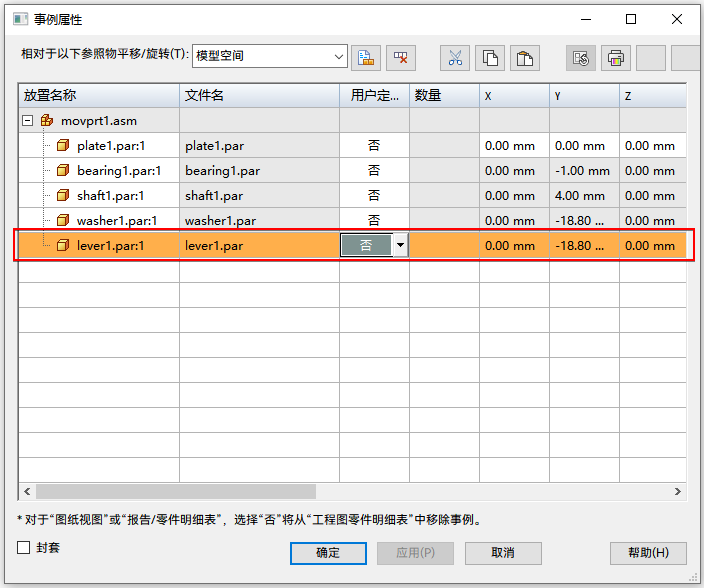

装配环境中的事例属性对话框用户界面已优化：当选中一个单元格进行查看或编辑时，单元格所在行会高亮显示。以前，仅选中的单元格会高亮显示。

更多信息，请参考：

• 事例属性命令
• 事例属性对话框

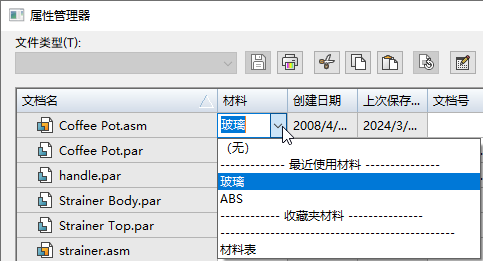

现在，可以通过属性管理器指定装配体的材料。以前，装配体（*.asm）材料置灰不可编辑。

更多信息，请参考：

• 修改装配体材料

对以下情形的失效配合提供了批量修复选项：

• 多个零部件（A1、A2、A3、...）与装配体中的同一个参考元素（B）建立了同类配合关系。当参考元素（B）所在零件被删除、压缩或修改导致参考元素缺失时，使用编辑定义重新指定参考元素后，会弹出下图所示对话框。



  • 是，替换所有：使用当前指定的参考元素替换所有同类配合中的参考元素。
  • 否，不替换：仅修复当前配合。

更多信息，请参考：

• 替换缺失相同元素的配合对话框
• 解除的消息页（天工选项）

更多信息，请参考：

• 重构装配

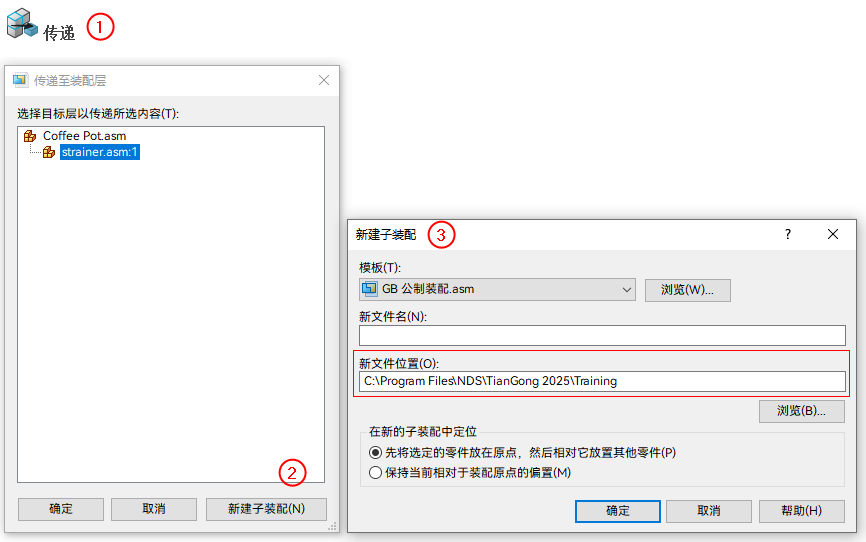

• 将零件传递到新的子装配

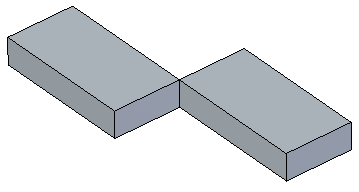

自动简化命令用于将装配体中的选定部件合并为单个设计体。 如果合并由于非歧义状况而失败（例如，对下图所示两个零件进行自动简化），几何体将略微缩小，然后将重试合并。 如果第二次合并成功，产生的体不再匹配原始装配的尺寸，而是按设计零件的可视表示。

现在，自动简化命令条增加了新选项调整非歧义状况并合并。允许用户自主选择是否合并非歧义体。

• 此选项默认选中，自动调整非歧义状况并合并。如果合并成功，产生的体不再匹配原始装配的尺寸，而是按设计零件的可视表示。合并后的体会有很小量的缩减。

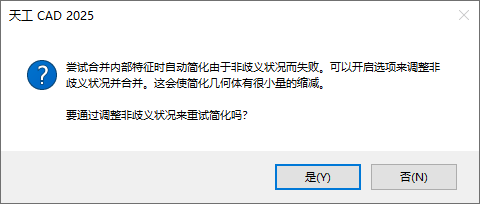

• 如果关闭此选项，当出现非歧义状况时，会弹出提示框。如果选择否，则不创建自动简化特征。



更多信息，请参考：

• 自动简化命令
• 自动简化命令条

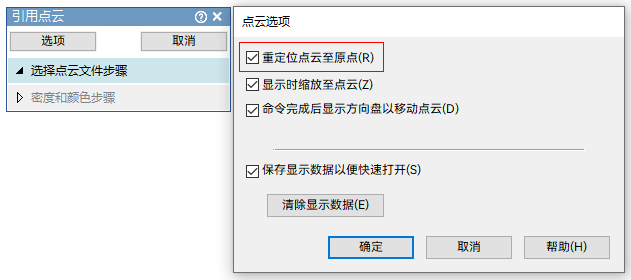

引用点云文件时，点云选项对话框增加了重定位点云至原点选项。

• 选中后，打开文件时云点自动以原点为中心分布。
• 取消选择后，点将转换到全局空间，并且不会应用中心分布。

更多信息，请参考：

• 使用点云
• 点云选项对话框

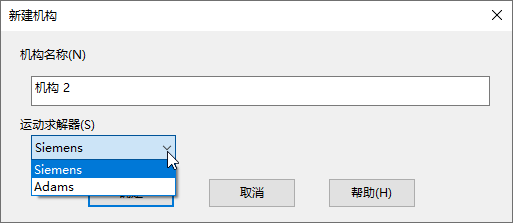

天工CAD仿真已增强，在 Motion 中创建新机构时支持 Siemens 运动求解器。

更多信息，请参考：

• 运动仿真工作流程
