工程图

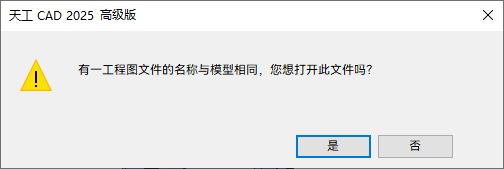

使用当前模型的图纸或创建图纸命令，从当前模型创建图纸时，现在会检测模型所在路径是否存在同名工程图文件。如果存在，则弹出对话框供用户选择。

更多信息，请参考：

• 当前模型的图纸命令
• 创建图纸命令（装配环境）
• 创建图纸命令（零件/钣金环境）

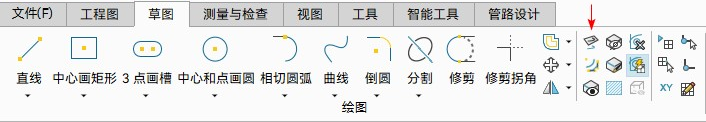

工程图环境新增投影到草图命令。

用于将图纸视图中的轮廓边线投影到图纸上。

更多信息，请参考：

• 投影到草图命令（工程图）
• 投影到草图命令条（工程图）

对称中心线默认选项已调整为用2条线。

更多信息，请参考：

• 对称中心线
• 对称中心线命令条

零件明细表属性和图纸视图属性对话框已增强，改善了用户体验并提高了生产效率。这些选项经过重新排列，在所有屏幕分辨率下都易于访问且清晰显示。

在零件明细表属性对话框中，添加了一个新的唯一性选项卡。

更多信息，请参考：

• 唯一性选项卡
• 选项选项卡（零件明细表属性对话框）

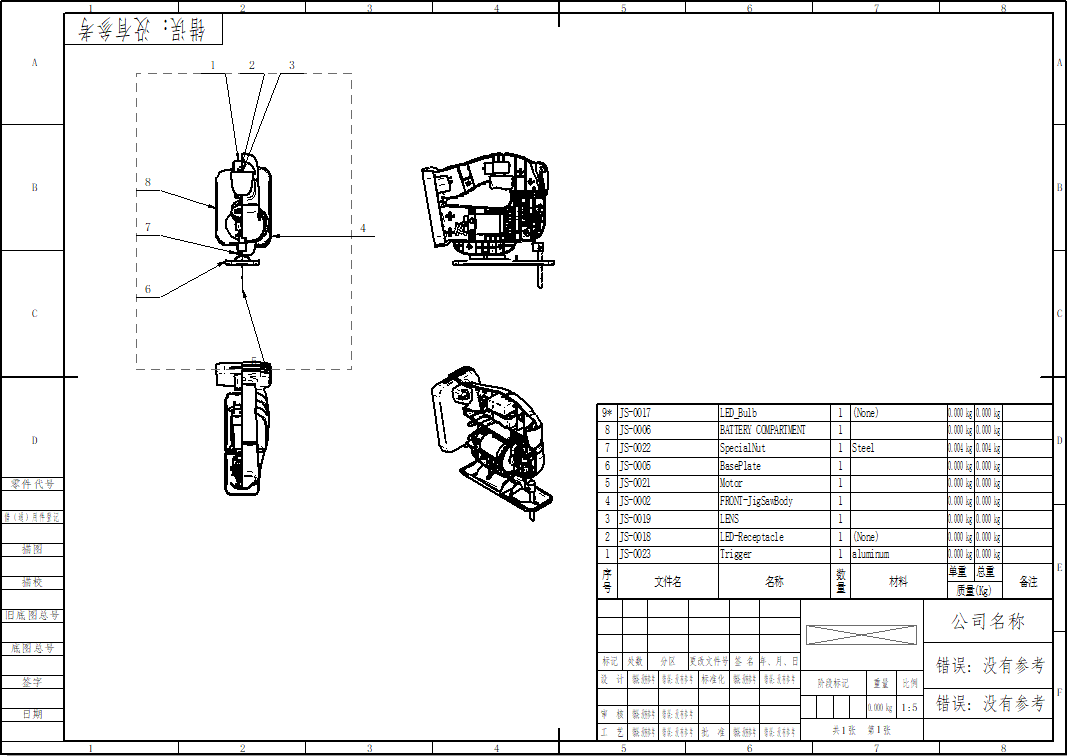

以前，使用零件明细表属性→位置选项卡中的参数定义零件明细表的位置，在图幅大小改变后，零件明细表的位置会发生变动。

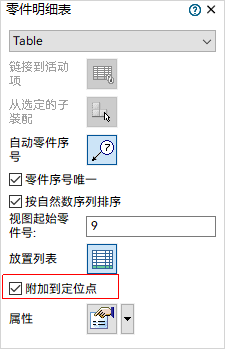

现在，命令条上新增了附加到定位点选项，用于将零件明细表放置在预先设定的定位点上。当图幅大小改变时，位置会保持不变。默认情况下，定位点位于标题栏右上角。

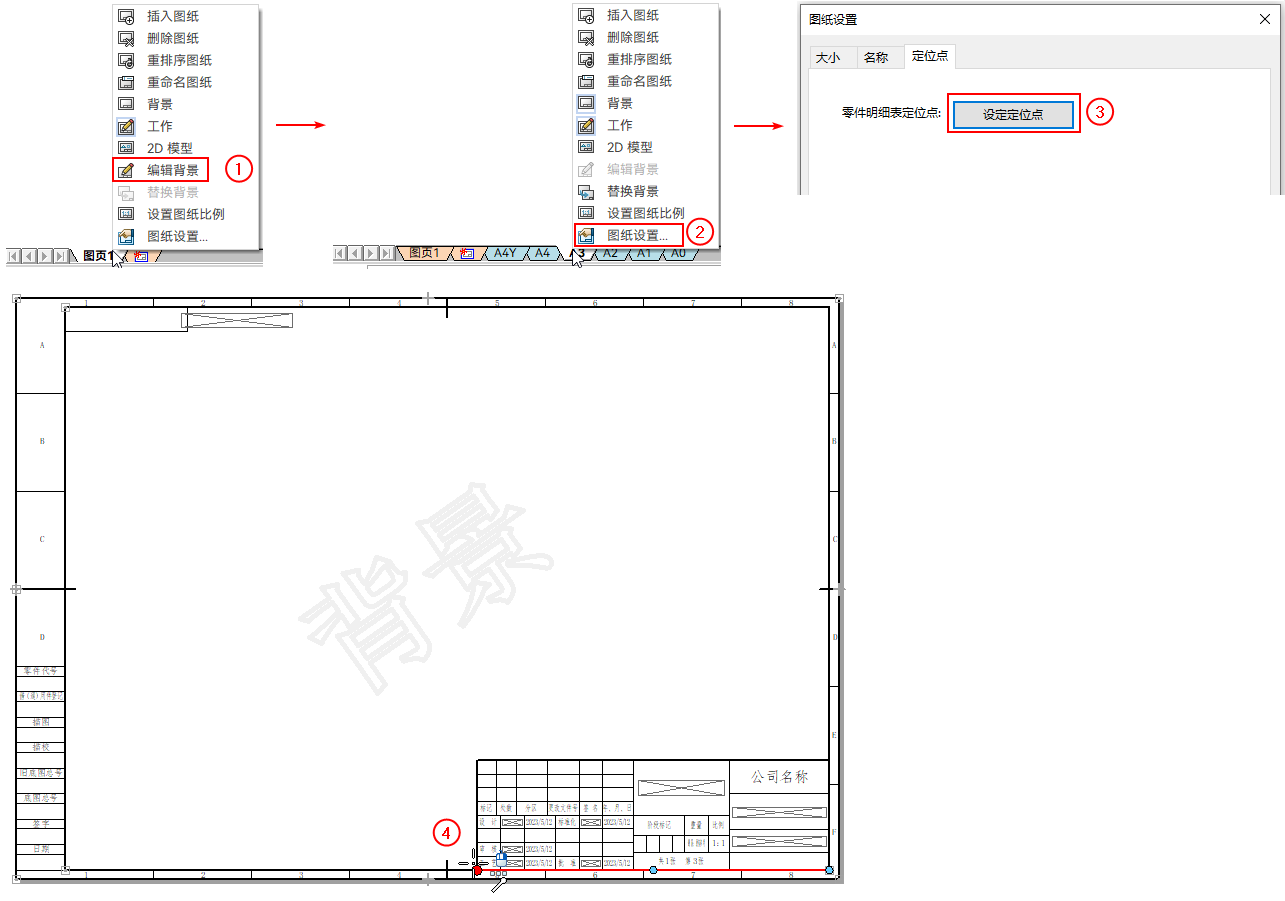

要更改定位点，请按照下图所示步骤操作：

更多信息，请参考：

• 定义表大小和位置
• 图纸设置命令
• 零件明细表命令条

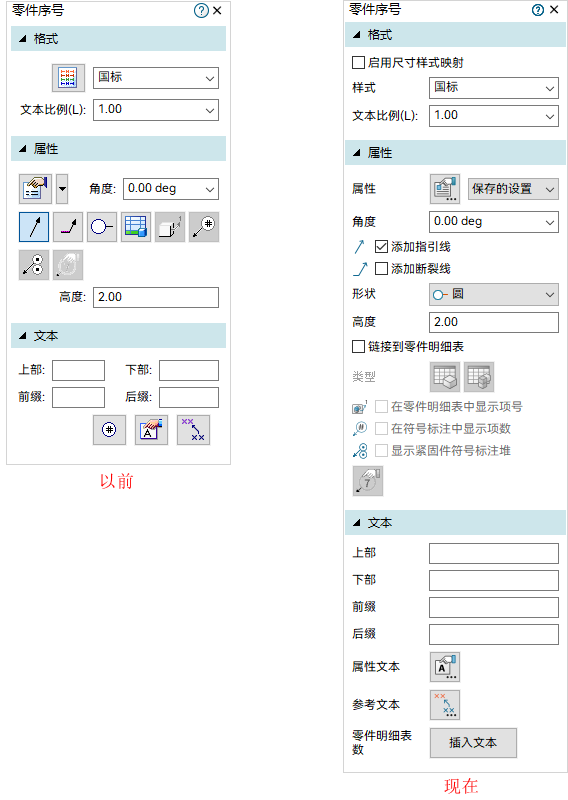

零件序号命令条上的选项经过重新排列，在所有屏幕分辨率下都易于访问且清晰显示。

更多信息，请参考：

• 零件序号命令条

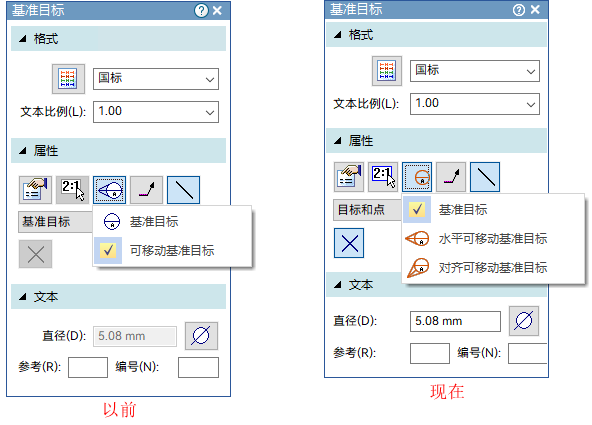

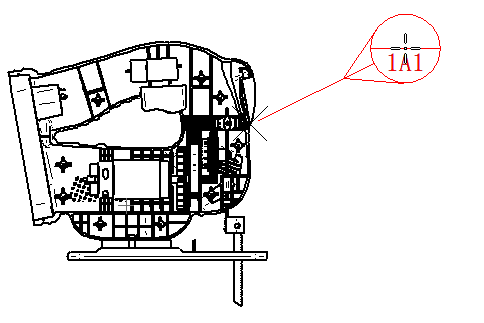

现在，可以将对齐可移动基准目标符号放置在所需角度，因为它代表基准目标位置的方向是可变的。

更多信息，请参考：

• 基准目标命令条

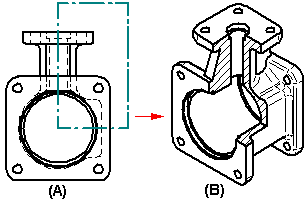

局部剖命令的工作流程优化如下：

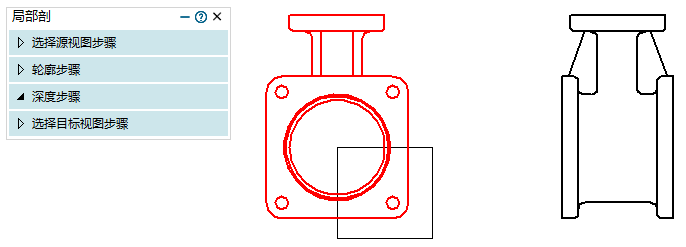

• 当进行到选择目标视图步骤时，第一步中选择的源视图会默认高亮显示，如下图。用户只需要在源视图或任意空白区域单击，即可将局部剖应用到源视图。以前，源视图不会默认高亮，容易选错。



  要将局部剖应用到其它视图（例如轴测图），直接单击该视图即可。下图所示为轴测图上的局部剖。



更多信息，请参考：

• 局部剖命令
• 创建局部剖视图
• 修改局部剖视图

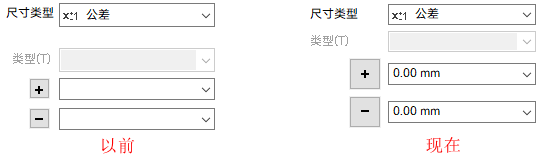

现在，尺寸命令条上各种类型公差的默认值已修改为 0 。以前，默认值为空，当不需要指定上公差或下公差时，也需要键入 0 ，影响设计效率。

此项改进涉及所有尺寸命令，例如智能尺寸、间距等。

更多信息，请参考：

• 尺寸命令条

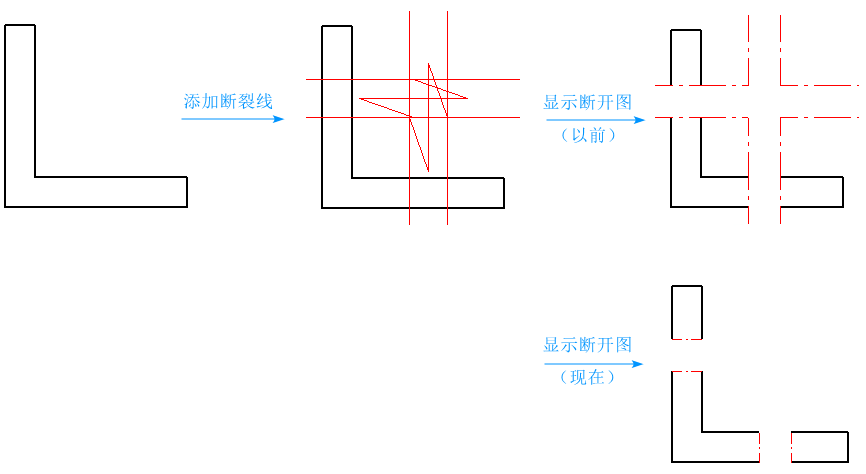

以前，当视图中同时存在水平截断和竖直截断且线型为直弯时，断裂线显示异常。现在已修复此问题。

更多信息，请参考：

• 断开图命令
