曲线曲面

缠绕草图命令增强

缠绕草图命令已增强。在选择曲面步骤,增加了选项,允许以面链为单位进行选择。

更多信息,请参考:

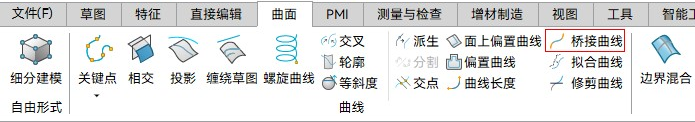

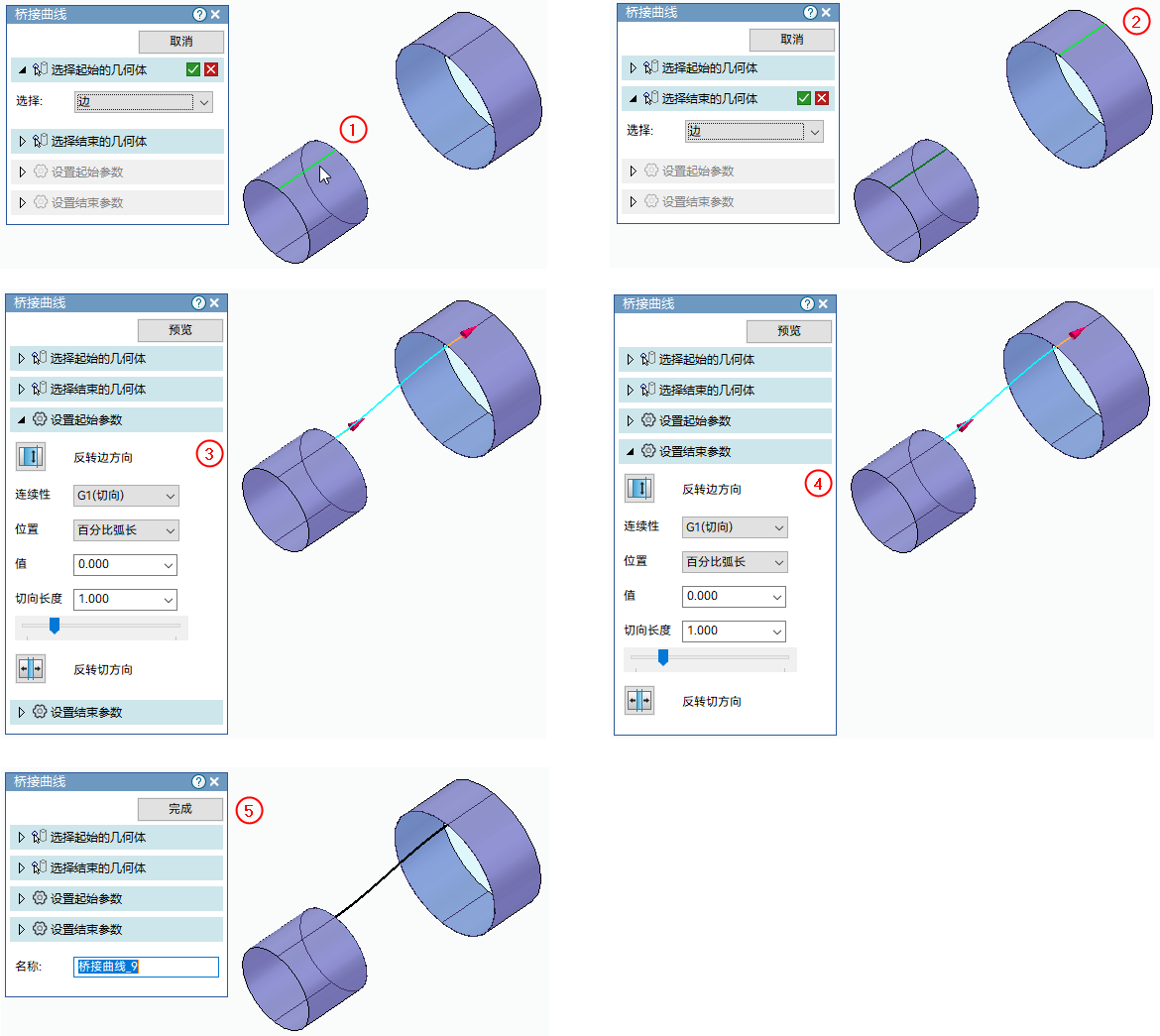

新增桥接曲线命令

新增桥接曲线命令,用于创建曲线以连接两个对象并保证一定的光滑性约束。

此命令在零件环境、钣金环境可用。

工作流程:

  1. 激活桥接曲线命令。
  2. 选择起点所在的边或面,如下图①。
  3. 选择终点所在的边或面,如下图②。
  4. 指定起点参数,如下图③。
  5. (可选)指定终点参数,如下图④。
  6. 预览/完成特征,如下图⑤。

更多信息,请参考:

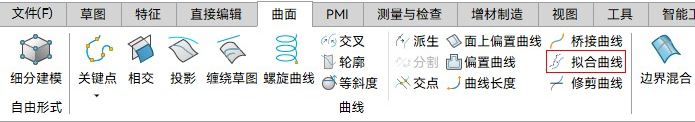

新增拟合曲线命令

零件和钣金环境新增拟合曲线命令,用于从现有曲线拟合出指定次数、段数或公差的新的样条曲线。

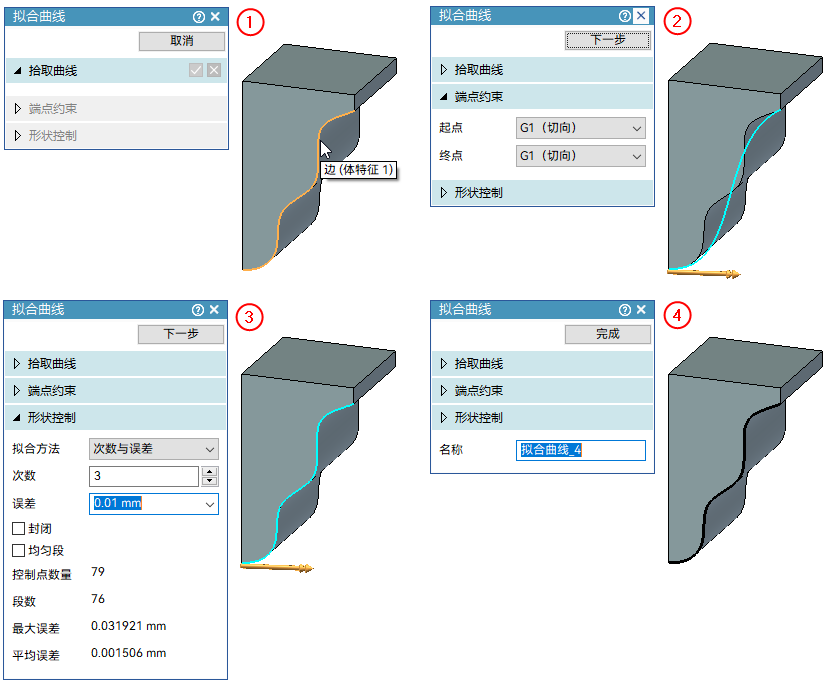

工作流程:

  1. 激活拟合曲线命令。
  2. 选择源曲线,如下图①。
  3. 调整端点约束和形状控制参数,如下图②和③。
  4. 完成特征,如下图④。

更多信息,请参考:

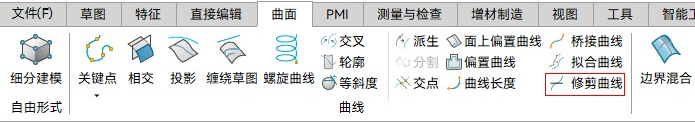

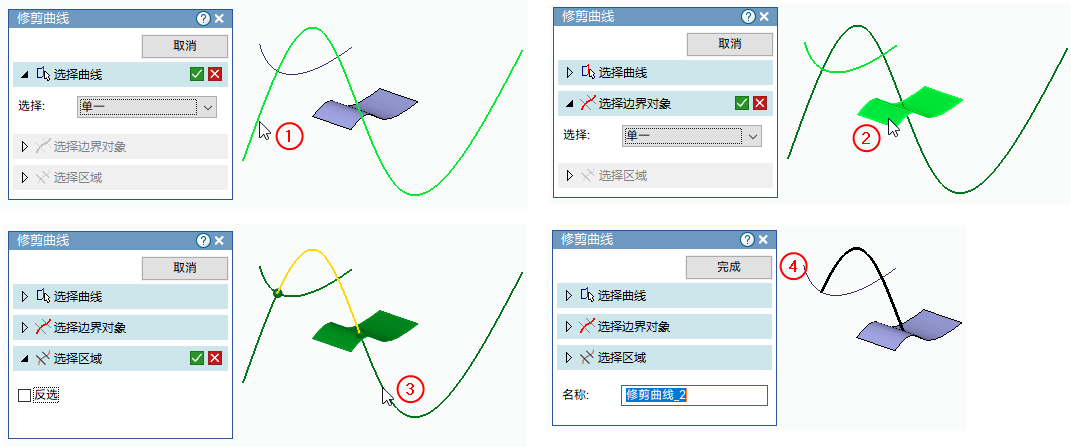

新增修剪曲线命令

新增修剪曲线命令,用于修剪曲线。

Note:
修剪曲线命令与分割曲线命令派生曲线命令的差别:
  • 修剪曲线命令对原始曲线的副本进行修剪后产生新曲线。支持修剪草图线、3D草图线、各种曲线体或模型边。
  • 分割曲线命令仅将原始曲线分成若干段,不支持分割模型边。
  • 派生曲线命令仅产生原始曲线的副本。

此命令在零件环境、钣金环境可用。

工作流程:

  1. 激活修剪曲线命令。
  2. 选择要修剪的曲线,如下图①。
  3. 选择修剪工具,如下图②。
  4. 指定要删除的曲线段,如下图③。
  5. 完成特征,如下图④。

更多信息,请参考:

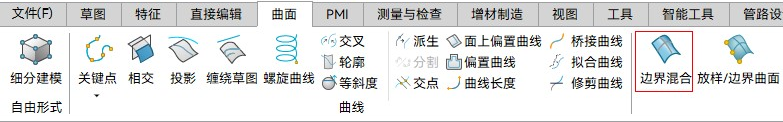

新增边界混合命令

零件环境和钣金环境新增边界混合命令,可通过一个或两个方向的线或者草图点作为边界和截面曲线生成一个光滑的曲面。

Note:

边界混合命令与放样/边界曲面命令的差别:

  • 放样/边界曲面命令只能对第一方向的边界设置边界条件,而边界混合命令可以对曲面的最多两个方向的边界全部设置边界条件,从而更精确地控制曲面的形态和连续性。

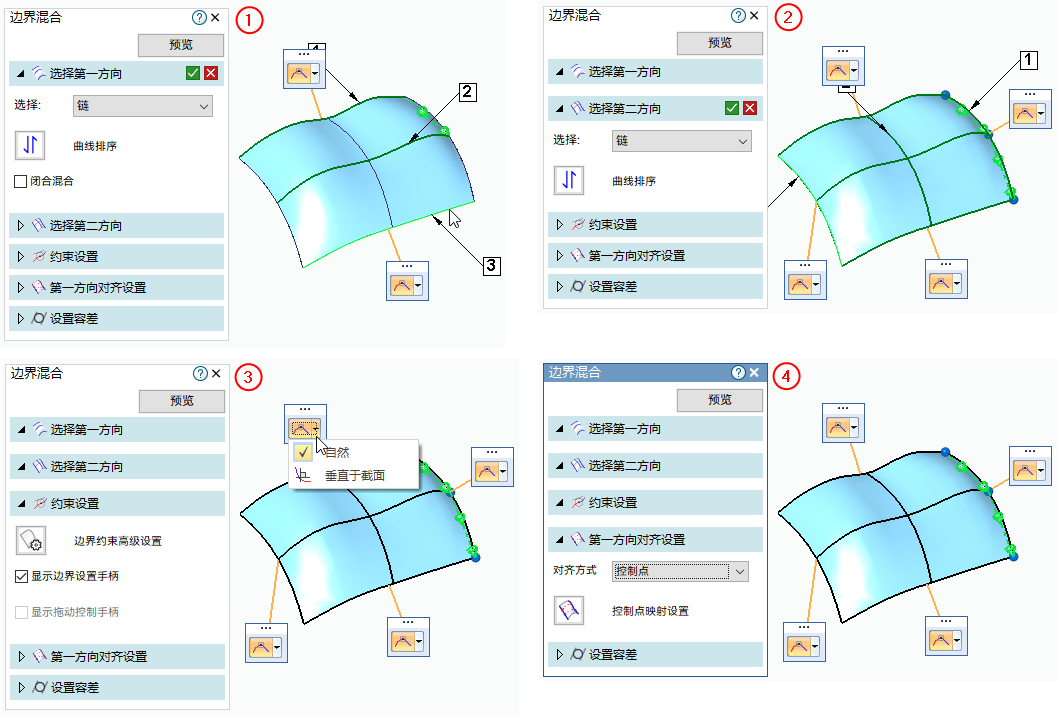

工作流程:

  1. 激活边界混合命令。
  2. 选择第一方向横截面,如下图①。
  3. (可选)选择第二方向横截面,如下图②。
  4. (可选)设置边界条件,如下图③。
  5. (可选)设置第一方向对齐方式,如下图④。
  6. 完成特征。

更多信息,请参考:

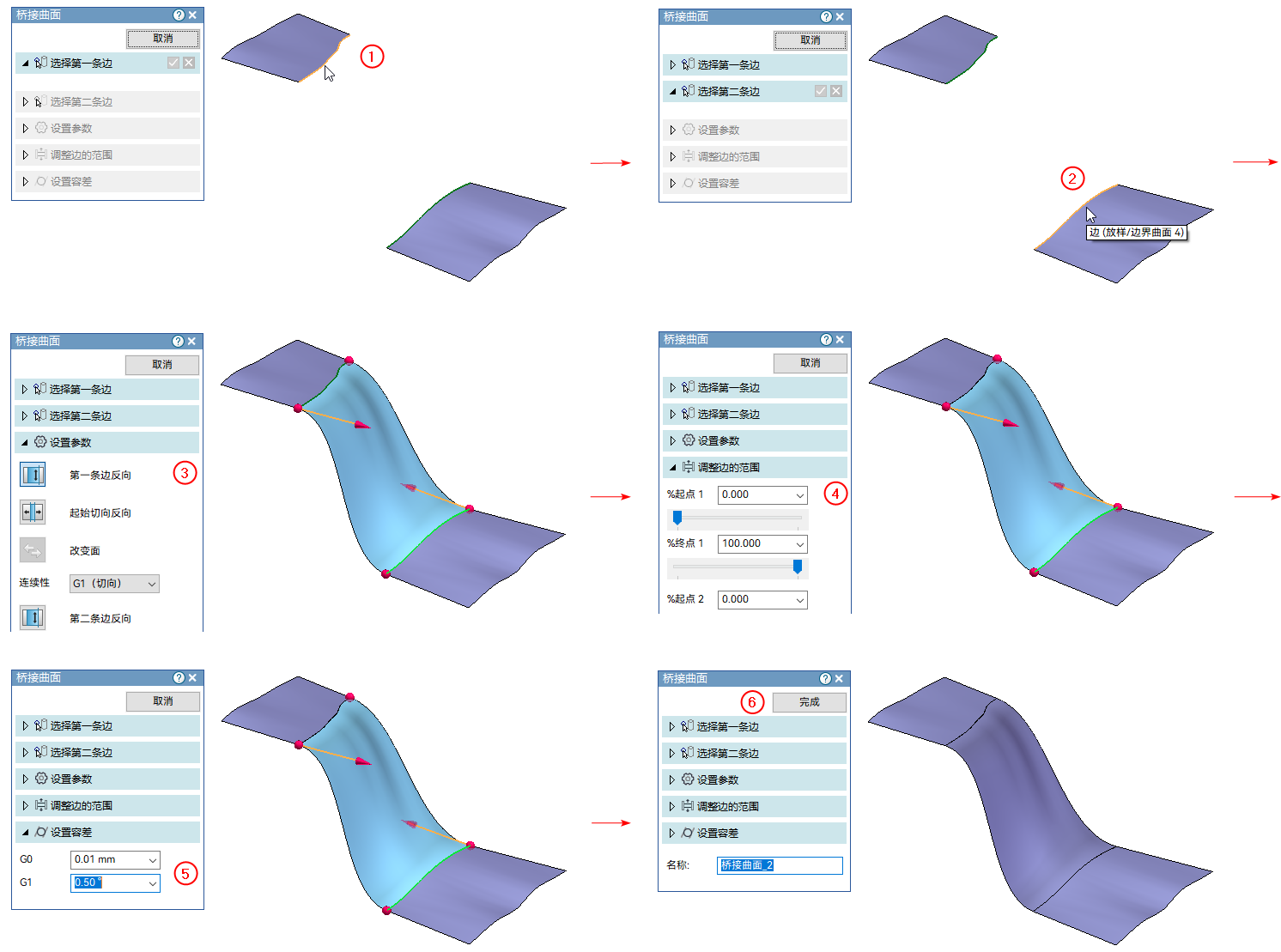

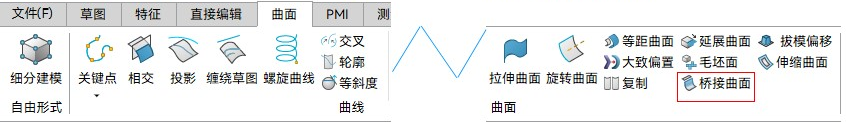

新增桥接曲面命令

零件环境和钣金环境新增桥接曲面命令,用于在在两张曲面之间创建桥接曲面。

工作流程:

  1. 选择第一条边,如下图①。
  2. 选择第二条边,如下图②。
  3. 设置参数,如下图③。
  4. (可选)设置边的范围,如下图④。
  5. (可选)设置容差,如下图⑤。
  6. 完成特征,如下图⑥。

更多信息,请参考:

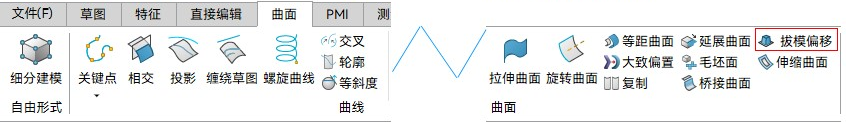

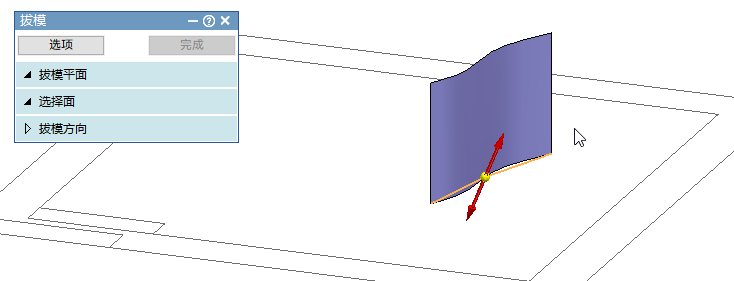

新增拔模偏移命令

零件环境和钣金环境新增拔模偏移命令,用于偏移包括在草图区域中的曲面区域,并拔模侧曲面。

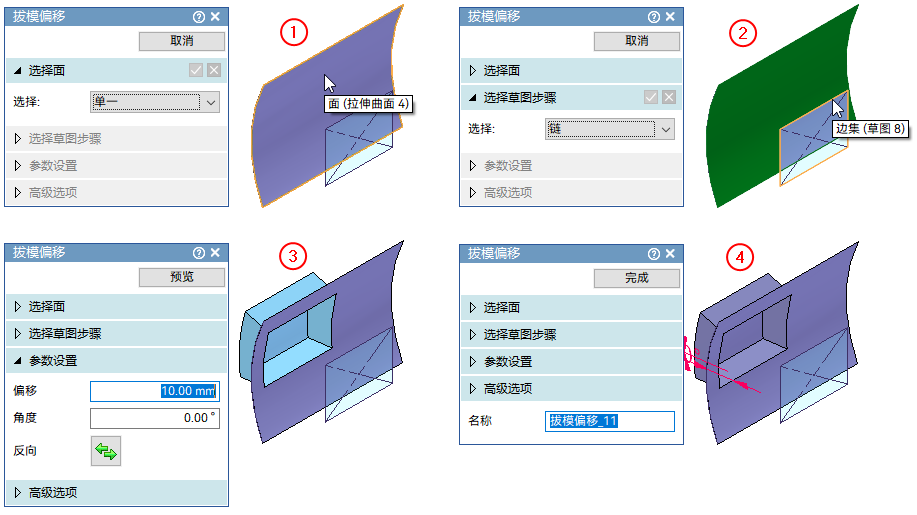

工作流程:

  1. 激活拔模偏移命令。
  2. 选择要拔模的面,如下图①。
  3. 指定草图区域,如下图②。
  4. 指定拔模参数,如下图③。
  5. 完成特征,如下图④。

更多信息,请参考:

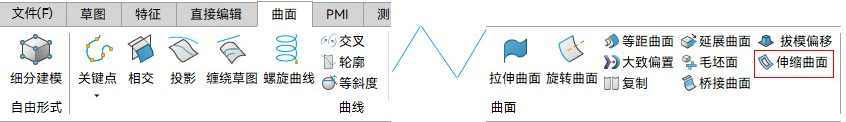

新增伸缩曲面命令

零件环境和钣金环境新增伸缩曲面命令,用于创建与所选修剪或未修剪片体或面关联的 4 边曲面特征。通过拖动手柄或者为四边键入 U 向和 V 向百分比值,可以更改此特征的大小。

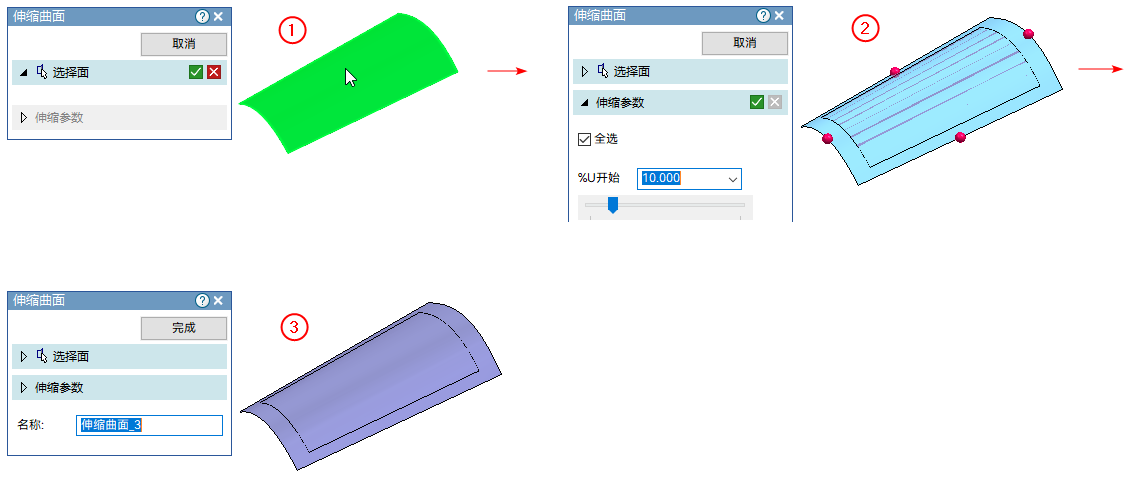

工作流程:

  1. 选择基准面,如下图①。
  2. 设置伸缩参数,如下图②。
  3. 完成特征,如下图③。

更多信息,请参考:

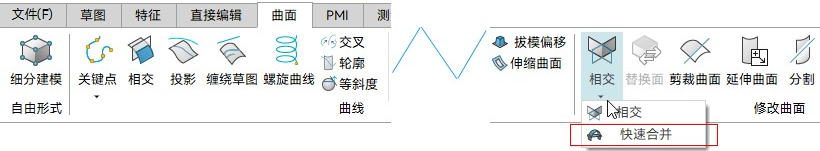

新增快速合并命令

零件环境和钣金环境新增快速合并命令,用于对所选择的两个曲面进行修剪与合并。

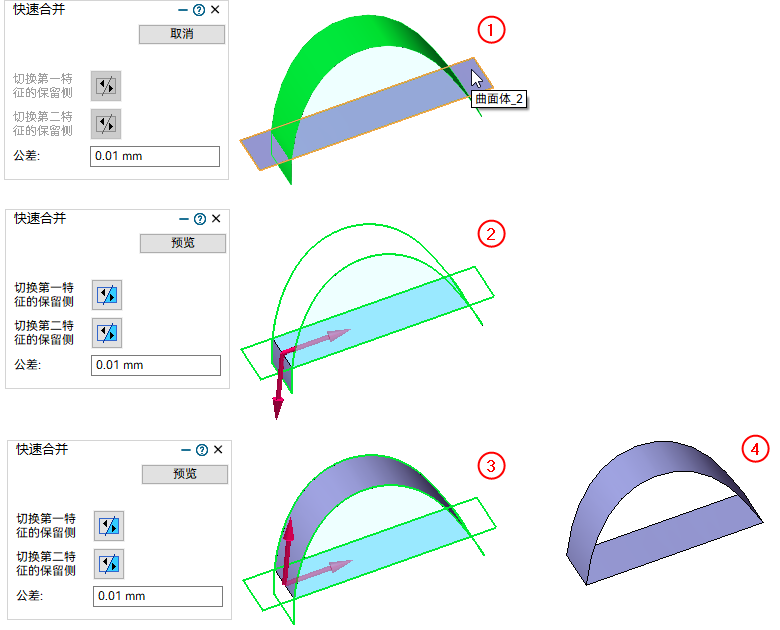

工作流程:

  1. 激活快速合并命令。
  2. (可选)在命令条上修改公差值。
  3. 从图形窗口依次选择两个曲面特征,如下图①。
  4. (可选)修改保留侧,如下图②和③。
  5. 完成特征,如下图④。

更多信息,请参考:

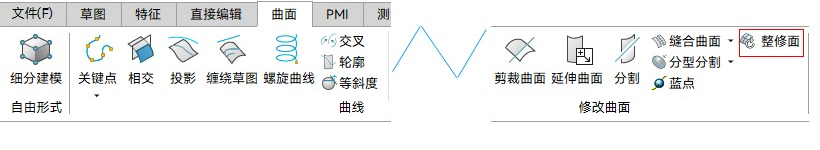

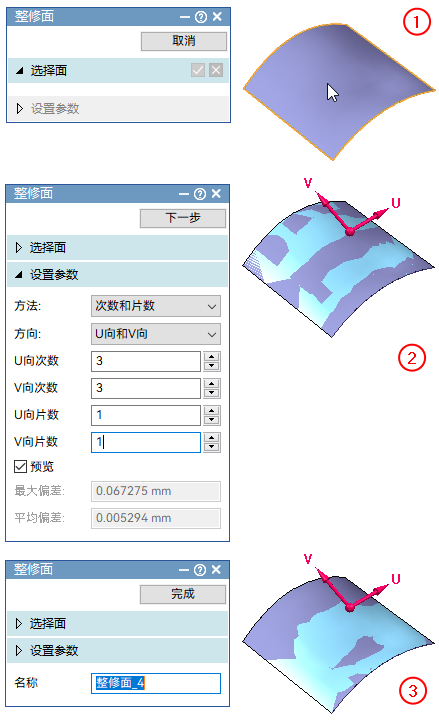

新增整修面命令

零件环境和钣金环境新增整修面命令,通过调整曲面的次数和片数或通过调整曲面的次数并保持与原始曲面之间的偏差来重新拟合曲面。

工作流程:

  1. 激活整修面命令。
  2. 从图形窗口选择要整修的面,如下图①。
  3. 设置参数,如下图②。
  4. 完成特征,如下图③。

更多信息,请参考:

缝合曲面错误提示优化

现在,当相邻的两条曲面边不满足缝合的精度要求时,这两条边会高亮显示。并提供更清晰的错误信息。

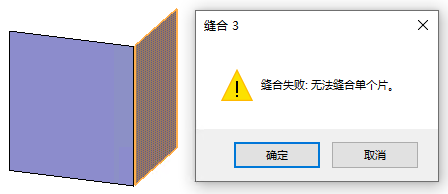

以前,只高亮未缝合的曲面体,且提示信息很模糊。

更多信息,请参考:

新增曲线连续性分析命令

零件和钣金的顺序建模环境新增曲线连续性分析命令,可分析曲线之间的连续性变化。

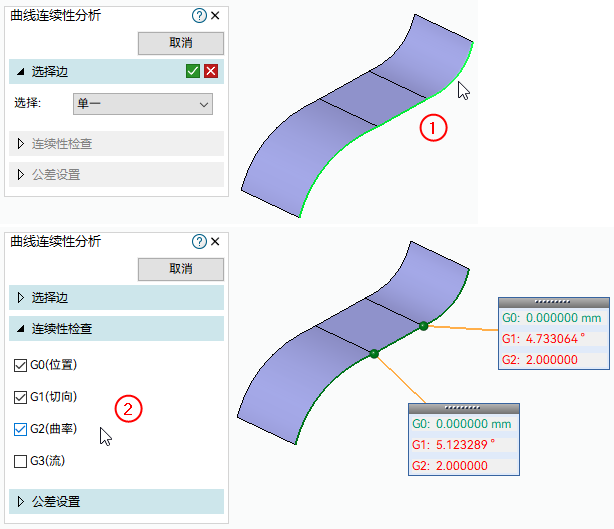

工作流程:

  1. 激活曲线连续性分析命令。
  2. 选择要分析的边线,如下图①。
  3. 选择连续性分析的类型,如下图②。
  4. 设置公差。

更多信息,请参考:

新增曲面连续性分析命令

零件和钣金的顺序建模环境新增曲面连续性分析命令,用于分析曲面沿公共边在位置、切向、曲率或流上的偏差。

工作流程:

  1. 激活曲面连续性分析命令。
  2. 选择要分析的面,如下图①。
  3. 选择连续性分析的类型,如下图②。
  4. 设置显示选项。
  5. 设置公差。

更多信息,请参考:
