装配

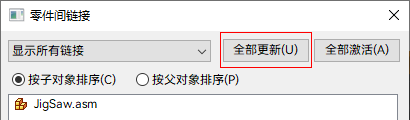

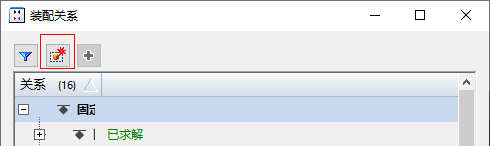

装配环境新增一键更新命令，可以一键完成当前装配文件的全局更新。

操作流程：

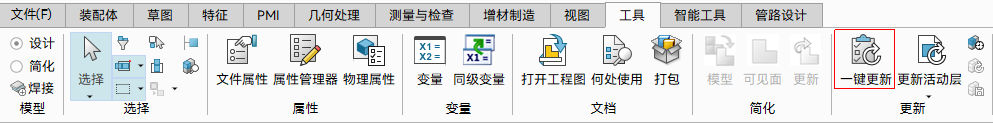

1. 单击一键更新命令。或按 Ctrl + Shift + U 激活此命令。

   应用程序下方的状态栏会显示更新进度。



   更新完成后，此命令会自动退出。

更多信息，请参考：

• 一键更新命令

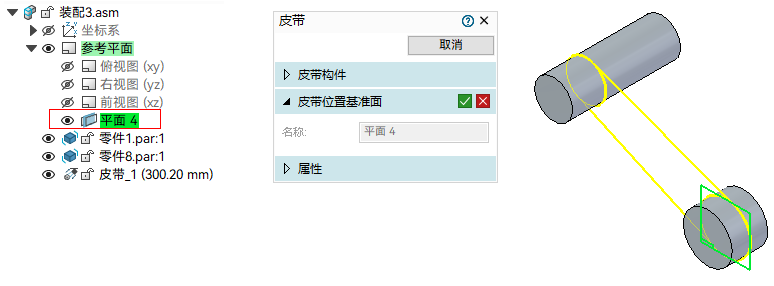

使用皮带命令创建皮带时，现在支持选择参考平面作为皮带位置基准面。例如，可以事先创建滑轮两个端面的中间平面，然后在使用皮带命令时，将其指定为皮带位置基准面。

更多信息，请参考：

• 皮带命令
• 皮带命令条
• 示例：创建皮带

零件环境和装配环境中的线束设计功能已优化和增强。

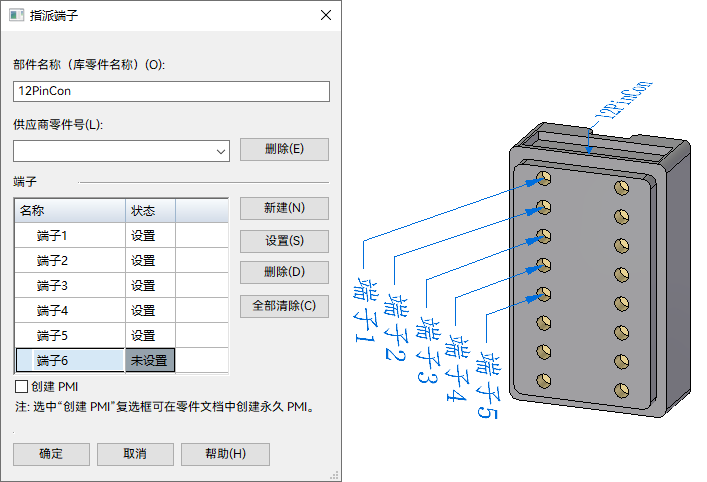

• 零件环境，使用指派端子命令（此命令位于功能区工具选项卡→助手组）时，现在可以连续指派端子。端子名称支持中文、英文、数字。连续指派时，端子序号会自动递增。详细操作方法请参考指派部件和端子名称。

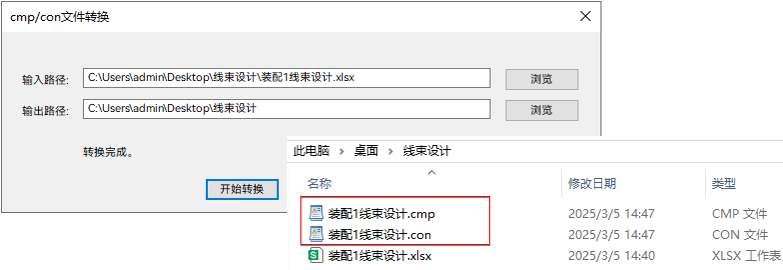

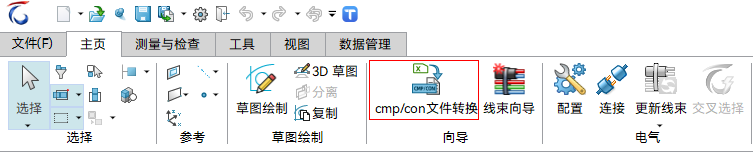

• 装配-电气布线环境，新增cmp/con文件转换命令。



  cmp/con文件转换命令用于读取 Excel 文件中存储的连接器和线束连接信息，并转换为 .cmp 和 .con 文档。生成的.cmp 和 .con 文档可用于在线束向导中自动创建线束。

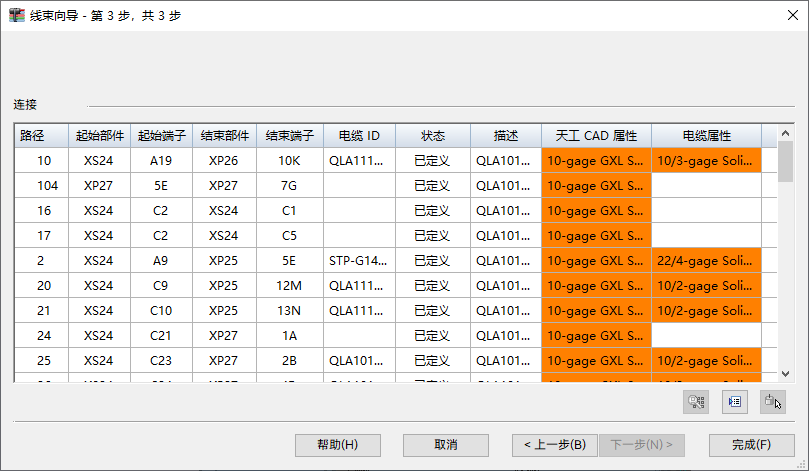

• 装配-电气布线环境，线束向导命令功能增强，现在可以自动匹配导线库文件 TGConductors.txt 中列出的材料。用户只需在使用线束向导命令前，将所使用的电缆材料添加到 TGConductors.txt 。

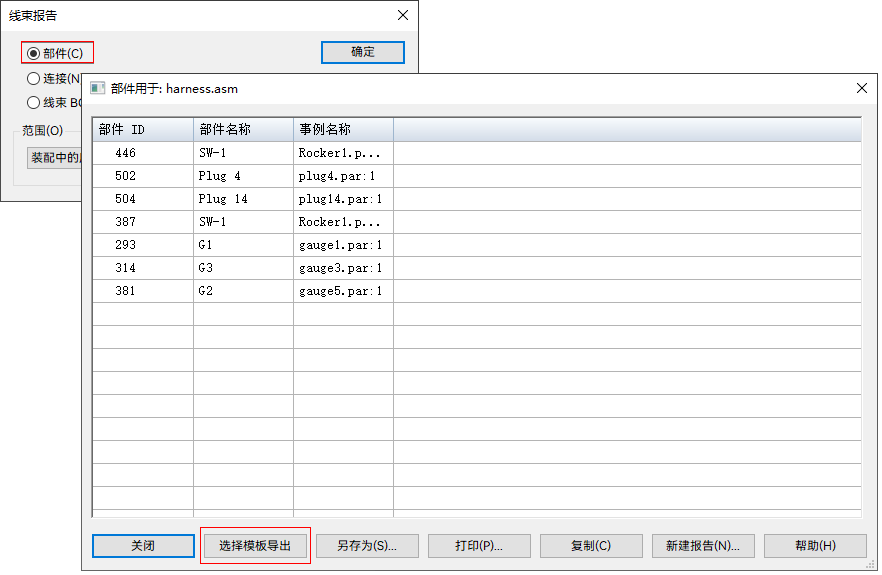

• 装配-电气布线环境，使用线束报告命令（此命令位于功能区工具选项卡→助手组）导出部件报告时，现在可选择自定义的Excel模板进行导出。

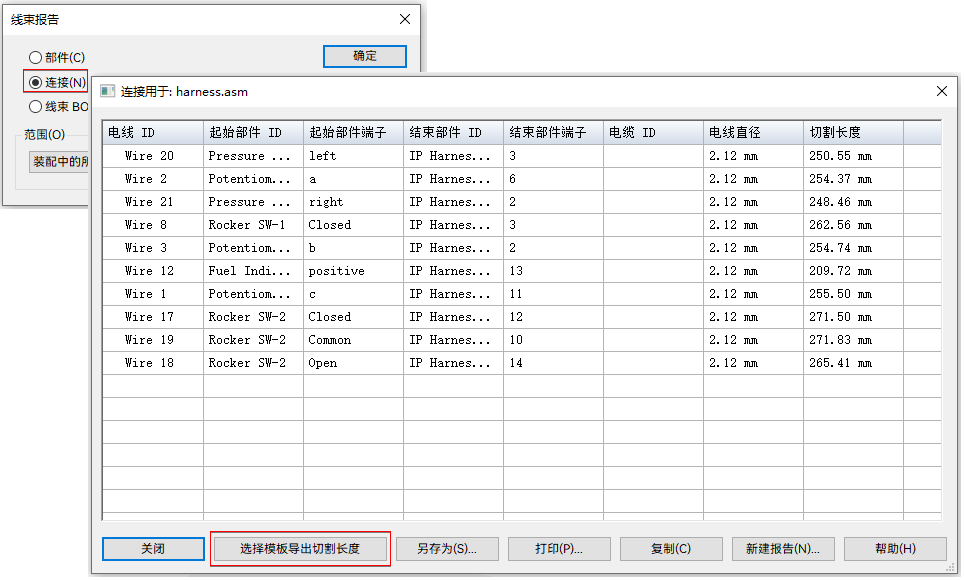

• 装配-电气布线环境，使用线束报告命令导出连接报告时，现在可选择自定义的Excel模板导出切割长度。



• 装配-电气布线环境，电线、电缆的预览视觉已增强。

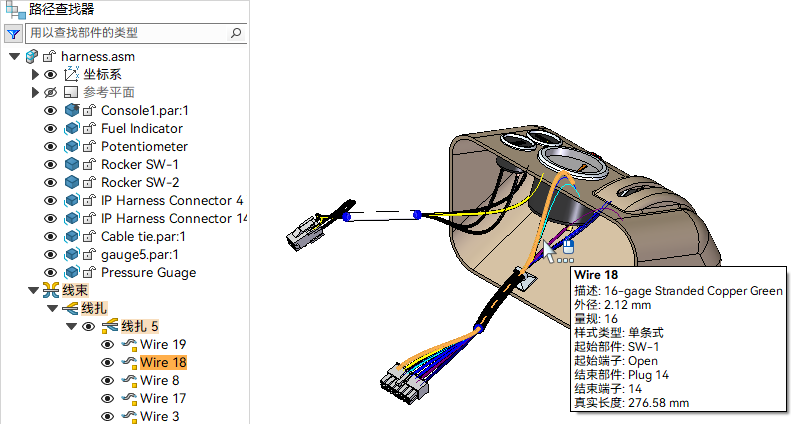

  • 将光标悬停在路径查找器或图形窗口中的电线/电缆上，提示框现在会显示此电线/电缆的相关属性信息。

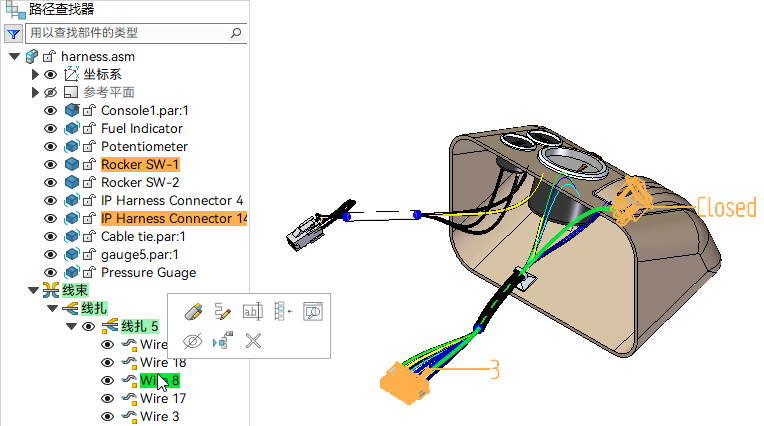

  • 从路径查找器或图形窗口选中一条电线时，电线、电线两端的连接器、端子名称均会高亮显示。



更多信息，请参考：

• 指派部件和端子名称
• cmp/con文件转换
• 自动创建线束
• 创建线束报告
• 使用线束向导的第 3 步

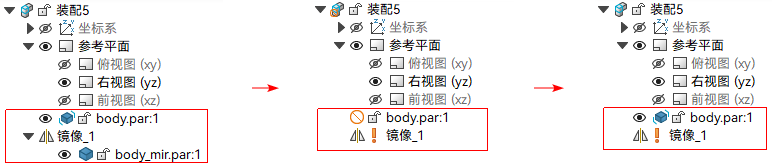

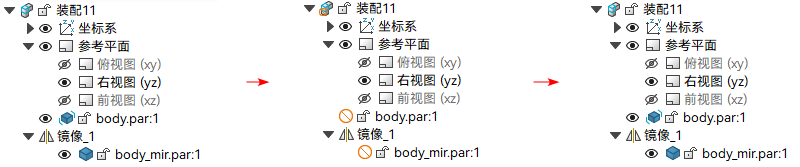

以前，对有镜像体的零部件进行压缩后，取消压缩时，其镜像体无法恢复。

现在已修复此问题。

更多信息，请参考：

• 压缩命令（装配事例）

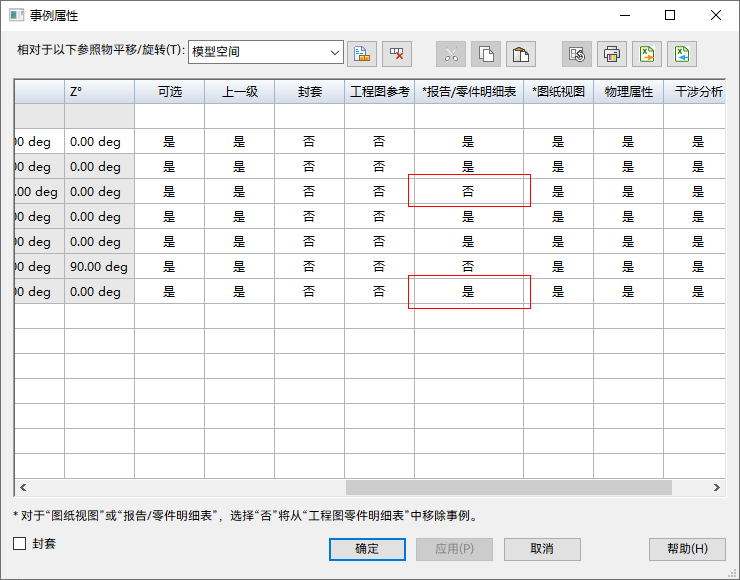

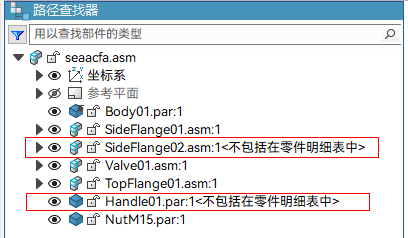

对于不包含在零件明细表中的零部件，路径查找器上现在会显示<不包括在零件明细表中>标识。

更多信息，请参考：

• 事例属性对话框
