工程图

新增自动出图功能

钣金环境增加了自动出图功能,通过智能算法将三维模型一键转化为规范的二维工程图,可大幅提升工程师出图效率。

模型自动出图
  • 功能入口:钣金环境功能区自动出图选项卡(如上图)、或钣金路径查找器右键菜单。
  • 支持的模型:天工CAD钣金件(.psm)。
批量自动出图
  • 功能入口:钣金环境功能区自动出图选项卡。
  • 支持的模型:天工CAD零件(.par)、钣金件(.psm)、装配件(.asm)。
功能范围:
  • 视图类型:支持标准三视图、轴测图、钣金展开图。其中标准三视图指前视图(主视图)、俯视图、左视图,支持第一视角和第三视角。
  • 视图布局:标准三视图和轴测图按正常布局排列。部分钣金件展开图可能需要手动调整位置。
  • 视图比例:支持根据视图(含尺寸和注释)的最大包围盒、视图间距、图幅尺寸来自动调整视图比例。部分模型可能存在比例不适配的情形,需要手动调整。
  • 尺寸和注释:
    • 零件/钣金件图纸,标准三视图支持标注最大外形轮廓尺寸(总长、总宽、总高)、外形轮廓的倒角圆角、孔/槽相对位置尺寸、孔/槽特征尺寸、孔矩形阵列尺寸。
      暂不包含模型内部特征尺寸;暂不支持自动识别配合面,无粗糙度、无配合公差、无形位公差。
    • 钣金件展开图,支持标注孔/槽特征标注、折弯注释、折弯表、总长/宽。
    • 装配图纸:标准三视图支持标注最大外形尺寸(总长、总宽、总高),轴测图支持标注零件序号、零件明细表。

更多信息,请参考:

新增预定义图层功能

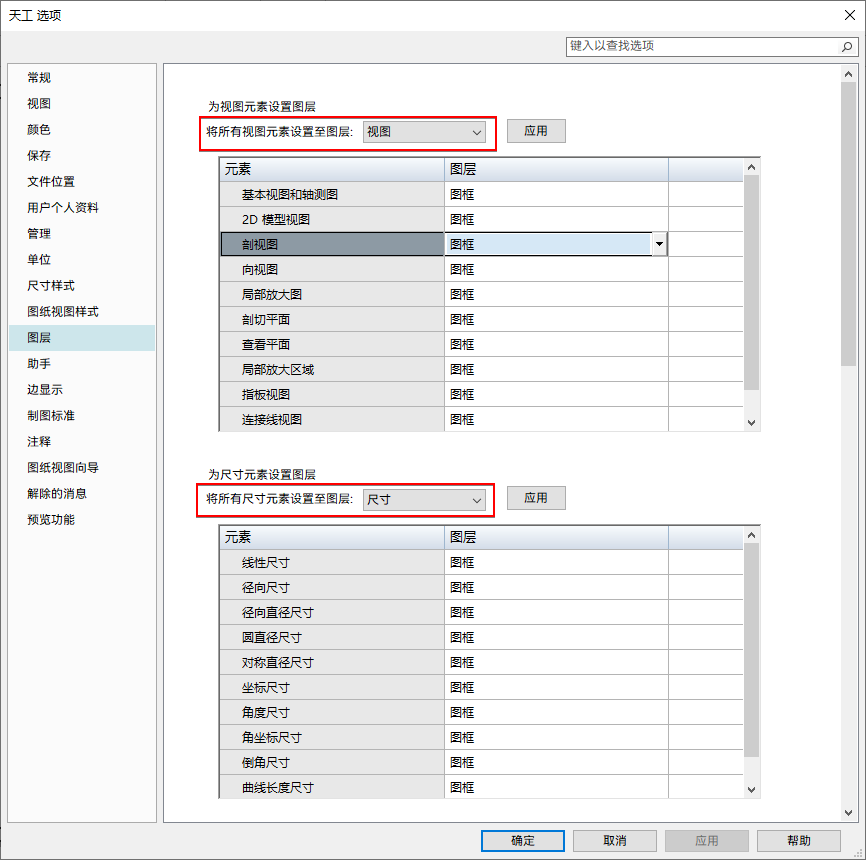

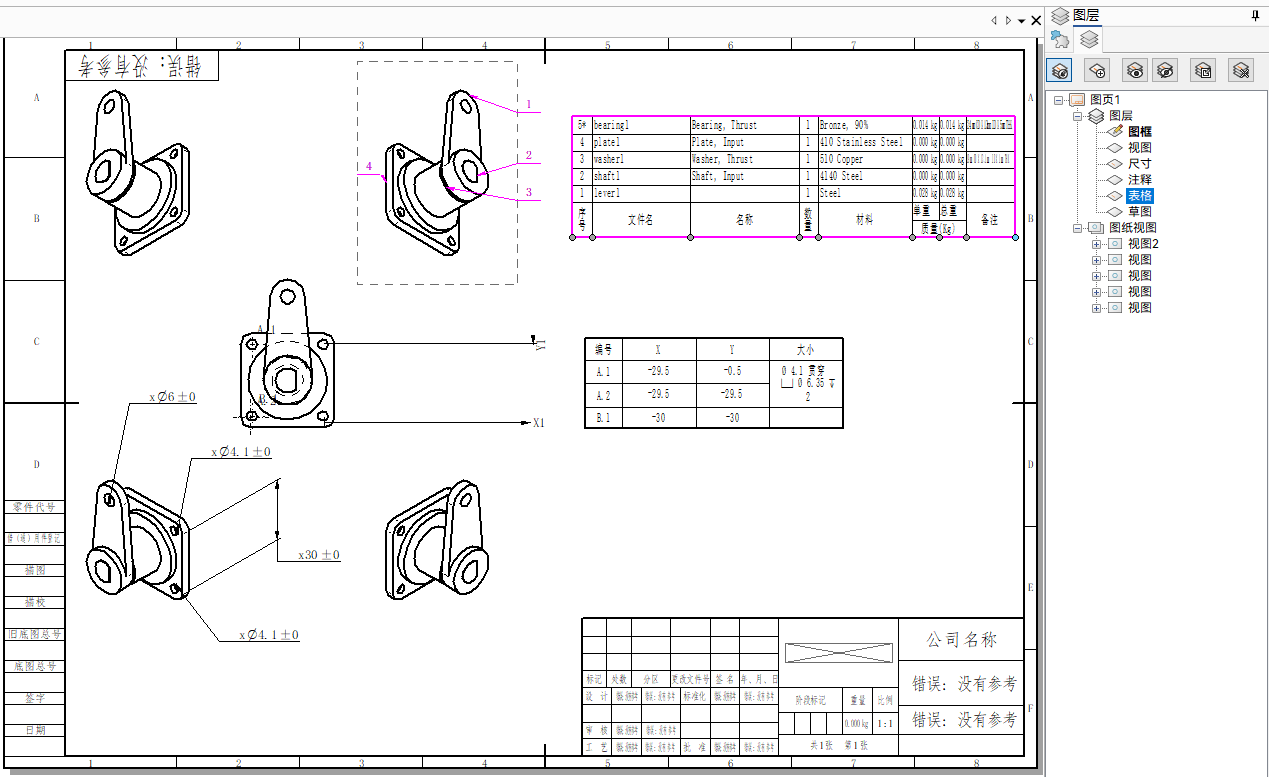

现在,工程图环境下的天工选项增加了图层页,用于为视图元素尺寸元素注释元素表格元素草图元素等各类工程图元素预定义专属图层。

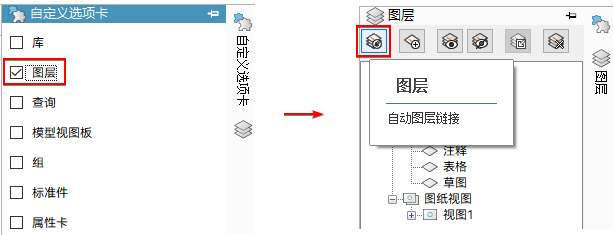

图层选项卡,增加了自动图层链接按钮。

自动图层链接处于启用状态(该功能默认启用)时,在工程图上创建的元素将自动加入预定义图层中。

更多信息,请参考:

视图旋转功能增强

工程图环境,图纸视图旋转功能已增强。

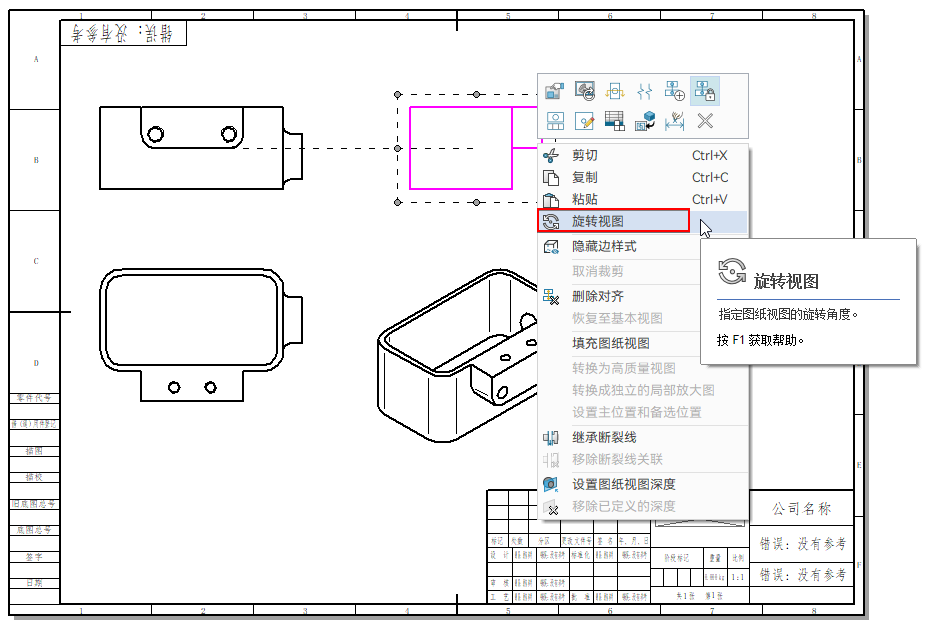

  • 图纸视图的右键菜单中,增加了旋转视图命令。

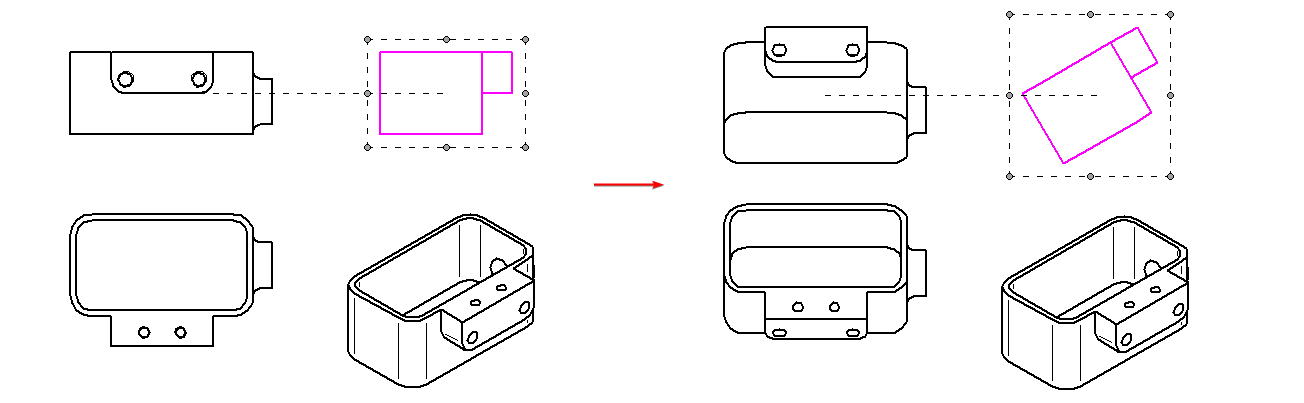

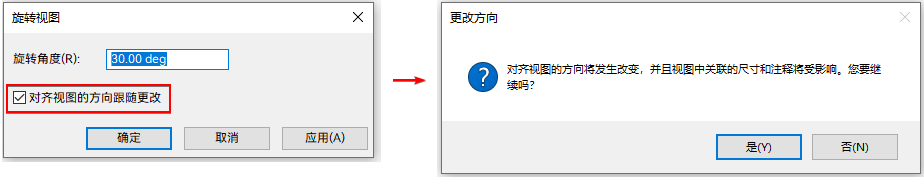

  • 从右键菜单选择旋转视图命令后,会弹出旋转视图对话框。在旋转视图对话框中,新增了对齐视图的方向跟随更改复选框,默认不勾选。勾选后,当旋转当前视图时,系统将自动同步旋转与此视图关联模型的所有对齐的2D图纸视图。这意味着您可以一次性调整多个相关视图的方向,而无需逐个手动旋转。

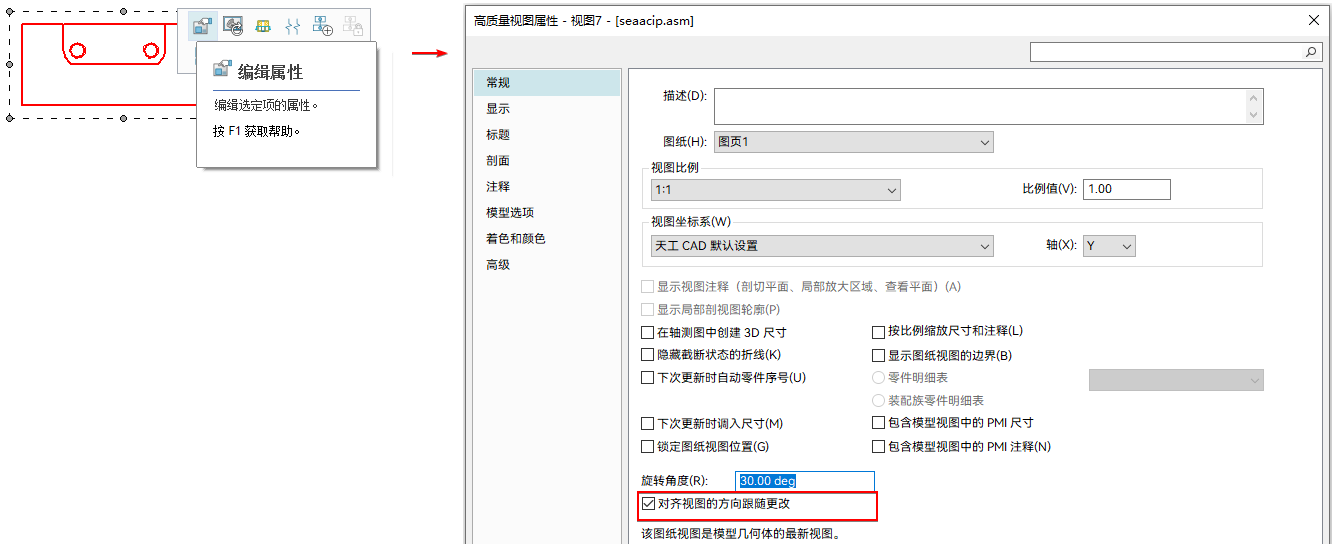

  • 右键菜单中的旋转视图命令与编辑属性高质量视图属性对话框→旋转角度选项的功能一致。也新增了对齐视图的方向跟随更改复选框。默认不勾选,以确保其功能与新增的右键旋转视图命令保持一致。

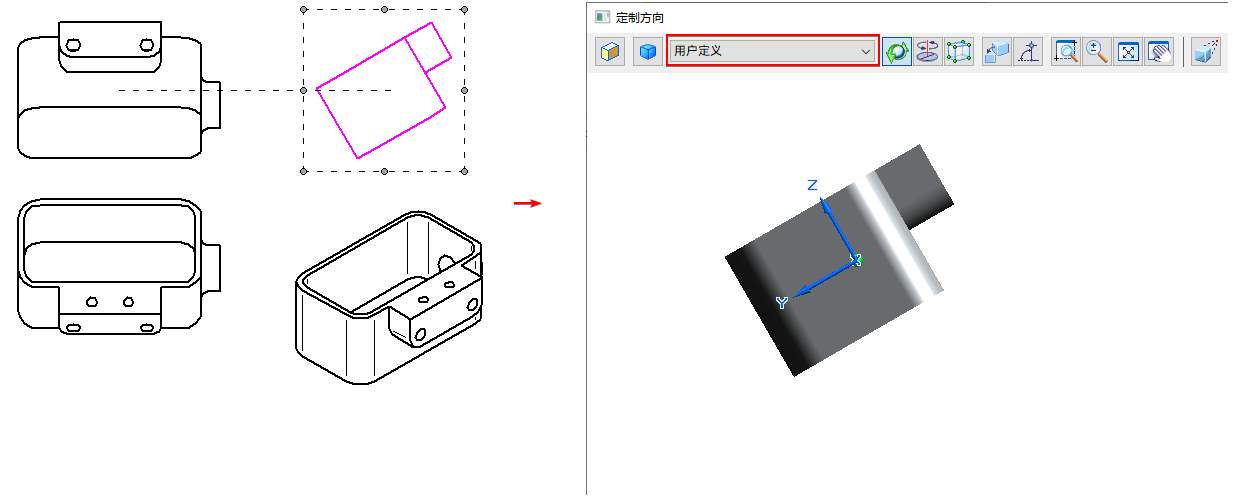

  • 选中图纸视图,从编辑定义命令条上单击图纸视图布局,然后在图纸视图修改对话框中单击定制,会弹出定制方向对话框。定制方向对话框现在会记忆用户上次定制的视图方向,且默认显示的视图方向和图纸上显示的方向一致。以前,定制方向对话框显示的视图方向和图纸上显示的方向不一致。
Note:

图纸视图布局中的旋转和新增的旋转视图命令在旋转方向上有所不同,前者是三维方向的旋转,后者是二维方向的旋转。

更多信息,请参考:

模型视图命令优化

工程图环境中的模型视图命令已优化,旨在提高已打开的模型文件的选择效率。

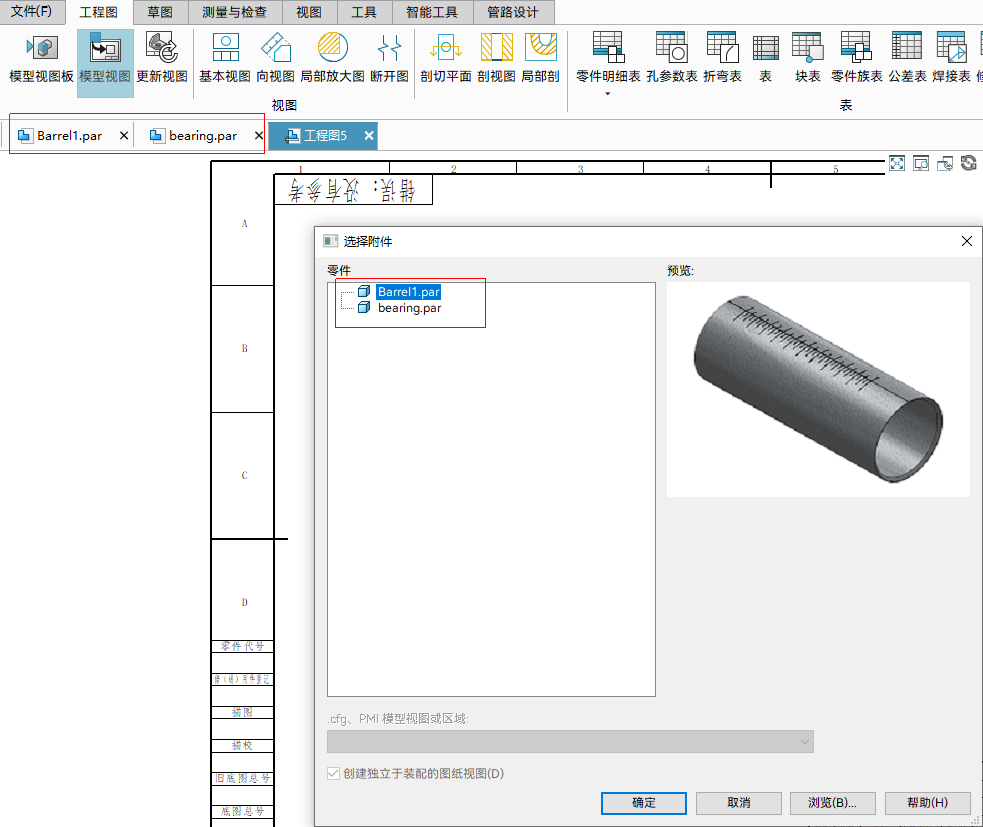

  • 当工作区存在打开的模型文件时,模型视图命令激活后,现在会弹出选择附件对话框。以前,会弹出选择模型对话框。
  • 选择附件对话框现在会列出所有已打开的模型文件。以前,仅列出与当前工程图中既有图纸视图关联的模型文件。

更多信息,请参考:

剖面视图功能优化

工程图环境,剖面视图功能优化如下:

  • 剖切平面命令和剖视图命令已合并为剖面视图命令。

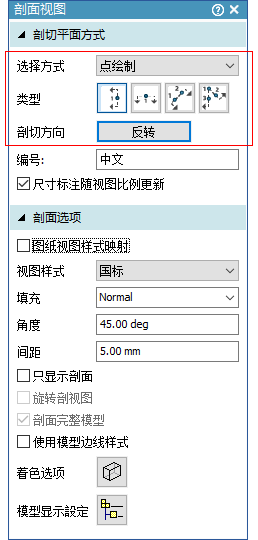

  • 命令条 UI 现在与 3D 环境保持一致的风格。
  • 增加了点绘制方式用于快速创建剖切平面;增加了反转按钮用于快速反转剖视图的投射方向。

更多信息,请参考:

尺寸样式舍入选项优化

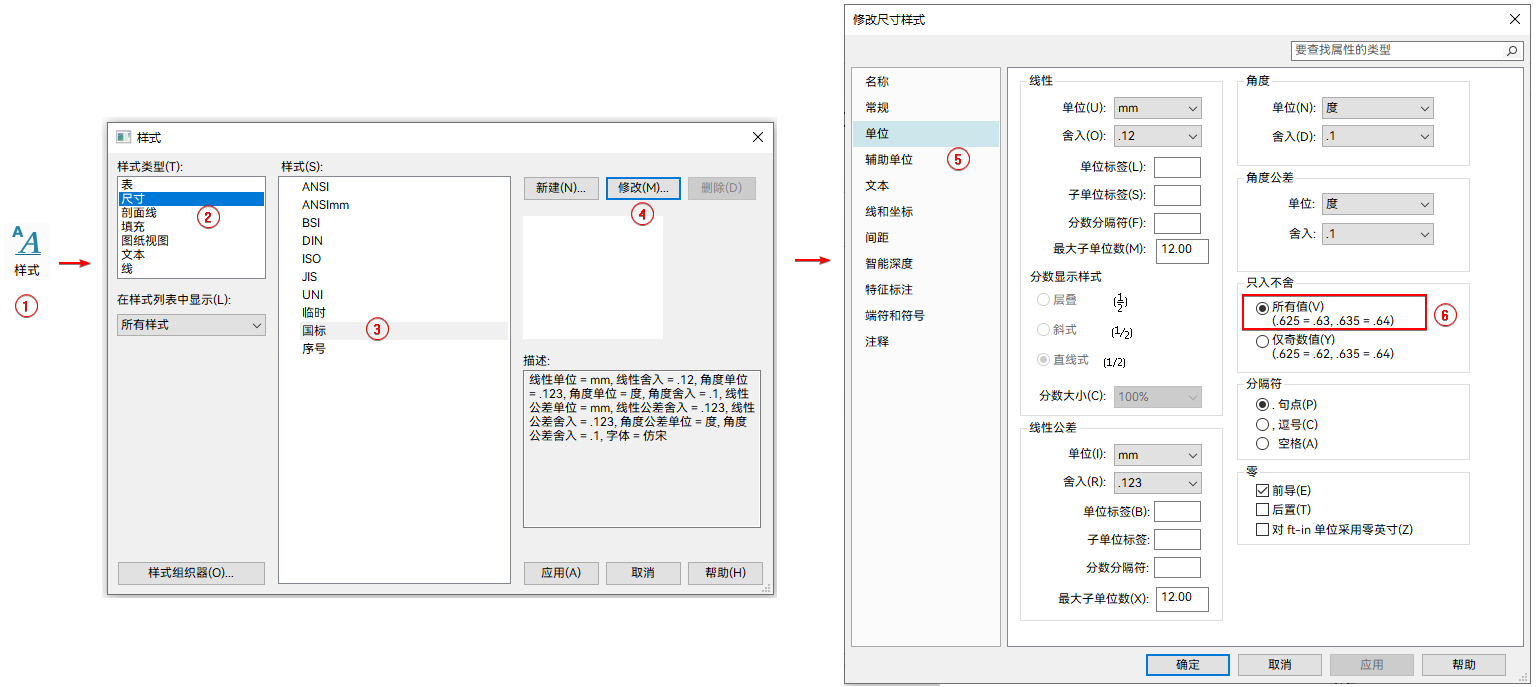

现在,工程图环境的所有尺寸样式只入不舍默认选项已修改为所有值

以前,默认选项为仅奇数值

更多信息,请参考:

重复标注的孔增加弹窗提示

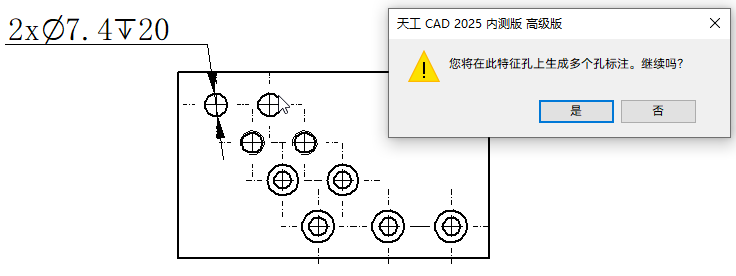

在工程图中使用智能尺寸命令对孔进行特征标注时,现在会对已标注的孔进行提示,避免重复标注。

更多信息,请参考:

修复注释不随视图删除的问题

以前,删除图纸视图时,添加到视图上的注释不能随视图删除,需要用户手动删除,影响设计效率。

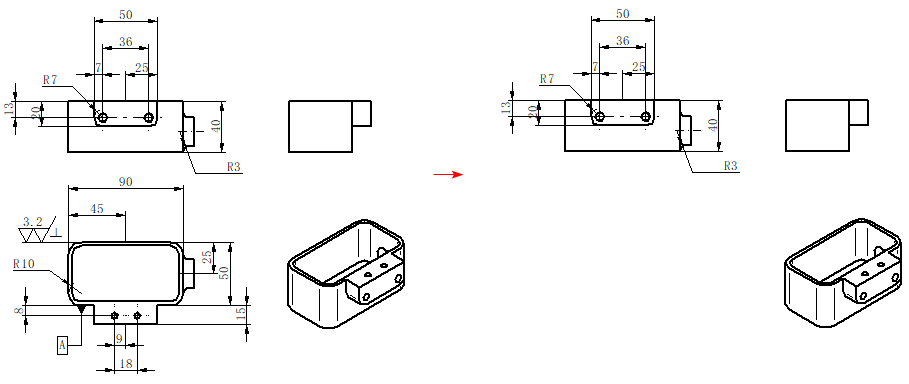

现在已修复此问题。当删除图纸视图时,视图上的尺寸和注释会同步删除,如下图。
