数据转换

使用天工CAD 打开 SolidWorks 模型文件（.sldprt和.sldasm）时，增强功能如下：

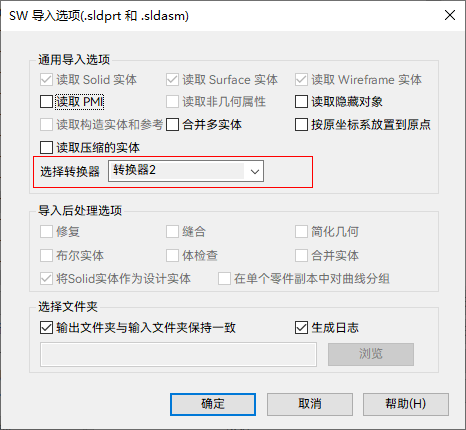

• SW导入选项对话框增加了选择转换器选项，用于切换转换器。



• 在 SolidWorks 模型文件中添加的自定义属性，现在可以导入到天工 CAD 的文件属性中。以前，自定义属性在模型转换过程中会丢失。

更多信息，请参考：

• SW 导入选项(*.sldprt 和 *.sldasm)对话框
• 打开 SolidWorks 文档

现在，在天工CAD 中，使用转换器1或转换器2打开 NX 模型文件（*.prt）时，模型中的图层信息会一起导入天工CAD。可使用图层设置命令对这些图层进行管理。

增强功能如下：

• 对部分STEP文档在导入天工CAD后路径查找器上的事例名显示乱码的问题进行了修复。
• 对部分STEP文档在导入天工CAD后圆变成了样条曲线的问题进行了修复。
• 对部分STEP文档在导入天工CAD后多实体名称丢失的问题进行了修复。

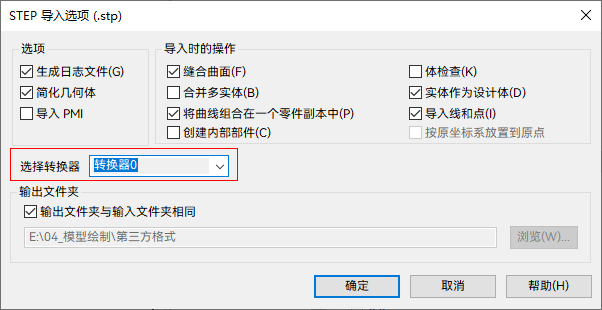

• 支持自主选择转换器。



更多信息，请参考：

• STEP 导入选项 (.stp) 对话框

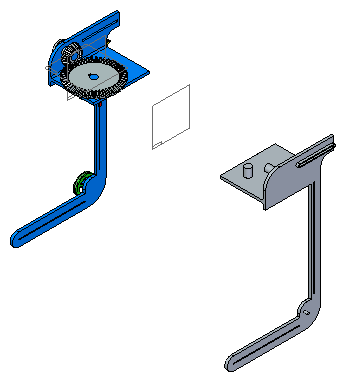

导入天工CAD的部分第三方模型，在执行镜像操作时，颜色会丢失，如下图。现在已修复此问题。

更多信息，请参考：

• 镜像复制特征命令
• 镜像复制零件命令
• 镜像部件命令

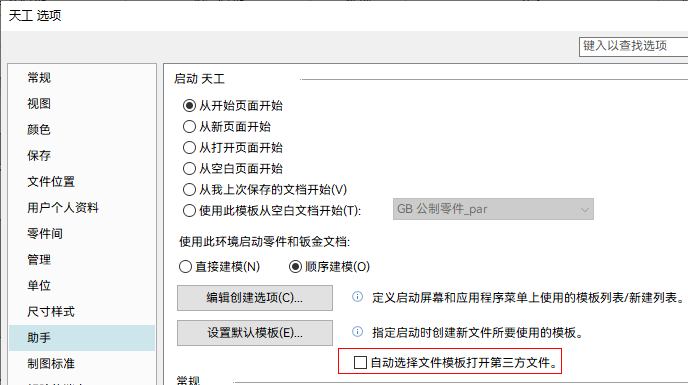

助手页（天工选项）增加了一个选项。勾选后，在打开第三方文件时自动以指定模板打开。

更多信息，请参考：

• 自动选择文件模板

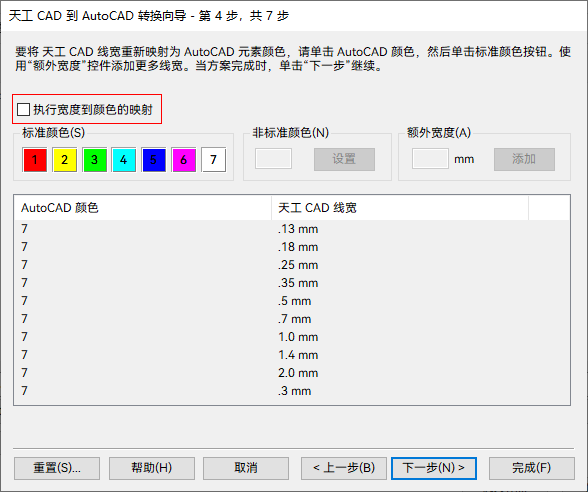

在将天工CAD工程图文档（.dft）另存为AutoCAD文档时（.dwg 或 .dxf）时，天工CAD到AutoCAD 转换向导 - 第 4 步，共 7 步对话框中的执行宽度到颜色的映射选项默认不再勾选。以前，该选项默认勾选。

更多信息，请参考：

• 天工 CAD 到 AutoCAD 转换向导（线宽映射）

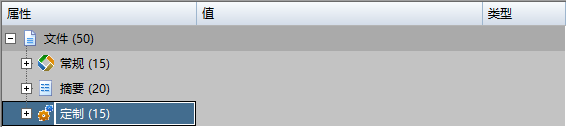

将天工CAD文档另存为 HTML 文档或 3DLITE 文档时，文件属性中定制组中的属性现在会一起写入 HTML 文档或 3DLITE 文档中。轻量化引擎可以读取这些属性，供用户查看。

更多信息，请参考：

• 保存为 HTML
• 保存为 3DLITE
