整体框架

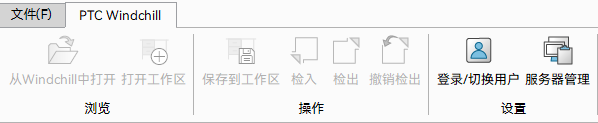

天工CAD 2025R1 已集成 PTC Windchill 客户端工具，用户可直接在天工 CAD 操作环境中完成数据的保存、检入 / 检出、版本追溯等操作。

更多信息，请参考：

• PTC Windchill 客户端介绍

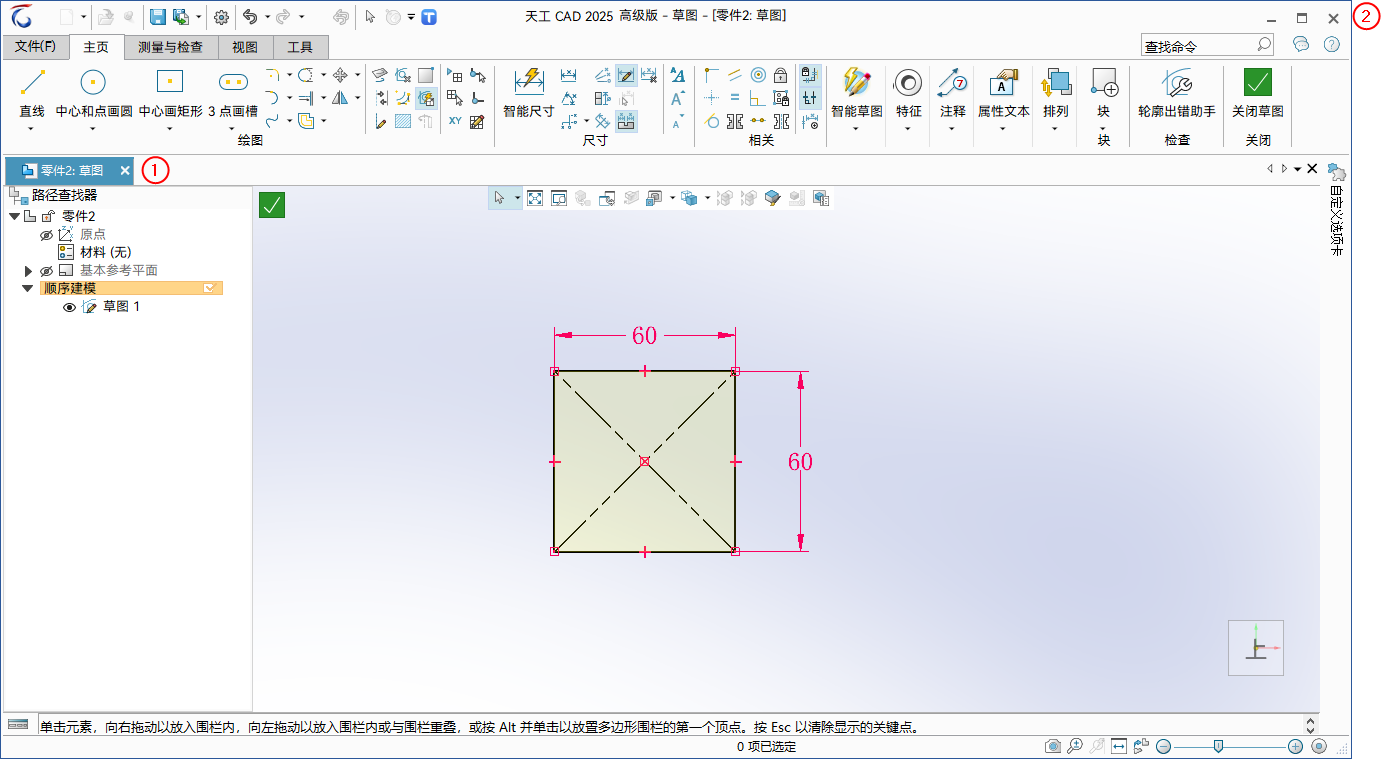

在2D草图环境编辑轮廓时，现在可以直接关闭文档（如下图①），也可以直接关闭应用程序（如下图②）。

以前，必须退出草图环境，才能关闭文档或应用程序。

2D草图环境：

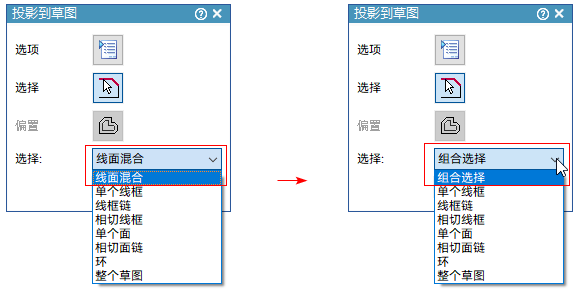

• 投影到草图命令条中的线面混合已改为组合选择。



零件、钣金、装配环境：

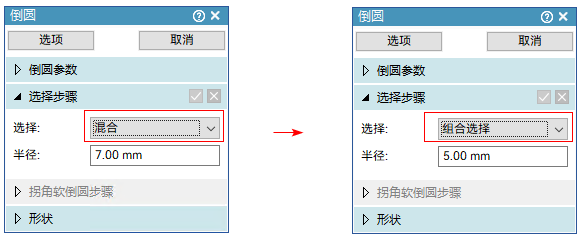

• 一些命令条中的混合已改为组合选择。包括：
  • 倒圆命令条（顺序建模）
  • 倒圆命令条（直接建模）
  • 倒圆命令条（装配环境）
  • 倒角命令条（顺序建模）
  • 倒角命令条（直接建模）
  • 倒角相等深度命令条
  • 倒角命令条（装配环境）
  • 倒角不等深度命令条
  • 放样拉伸命令条
  • 放样除料命令条

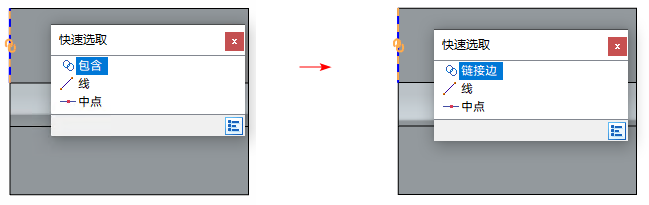

• 通过投影到草图命令创建的相关关系，关系名称已由包含改为链接边。

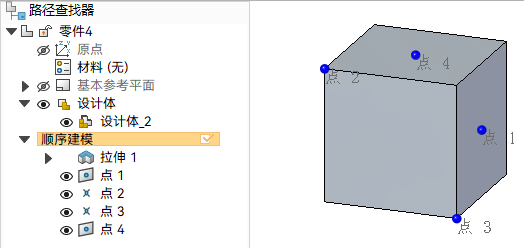

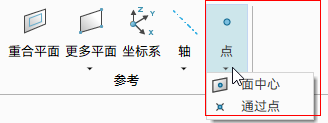

现在，面中心命令和通过点命令已应用到顺序建模零件和钣金环境，用于创建参考点。以前，这两个命令仅在装配环境可用。

更多信息，请参考：

• 参考点
• 面中心
• 通过点
• 编辑定义（参考点）
• 参考点名称显示

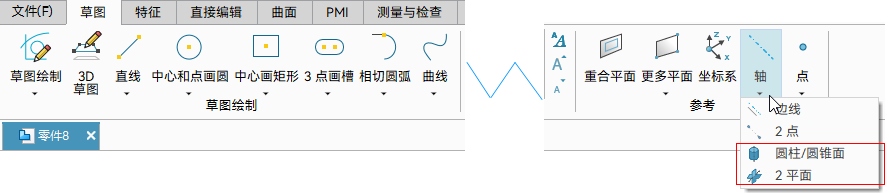

顺序建模零件、顺序建模钣金和装配环境新增两种参考轴创建方式。

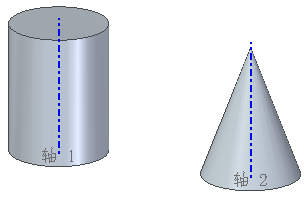

• 圆柱/圆锥面命令：通过一个圆柱面或圆锥面创建参考轴。创建的参考轴位于圆柱/圆锥的轴线上。



• 2 平面命令：通过 2 个平面创建参考轴。创建的参考轴位于 2 个平面的交线上。



  如果两平面不相交，则参考轴位于两平面延伸后的交线上。



更多信息，请参考：

• 圆柱/圆锥面命令
• 2 平面命令

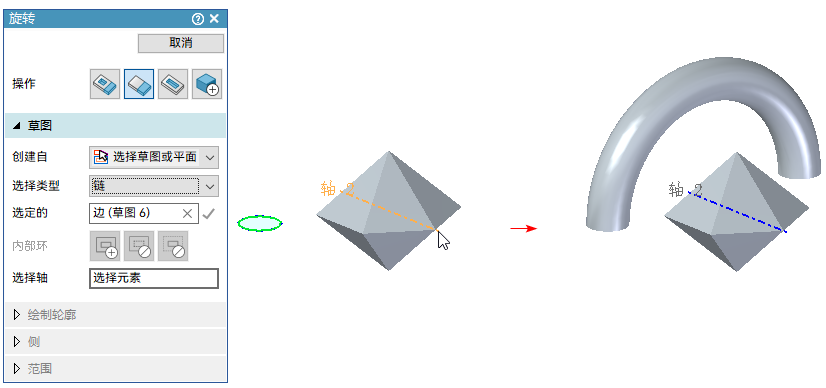

参考轴的使用范围进一步完善。在零件环境，使用旋转命令和旋转除料命令创建特征时，可使用参考轴作为旋转轴。

更多信息，请参考：

• 参考轴
• 旋转命令条
• 构造旋转顺序建模特征
• 旋转轴命令

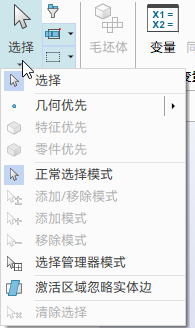

现在，用户对选择工具的设置会保留。当切换文档窗口、新建文档、或关闭应用程序后重新打开，这些设置依然生效，直到被修改。

更多信息，请参考：

• 选择工具选项

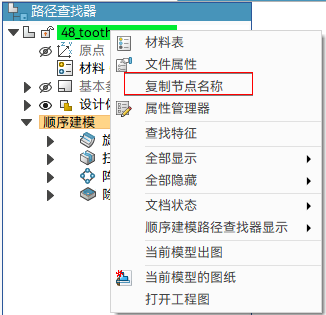

路径查找器的右键菜单增加了复制节点名称命令，可以将当前节点名称复制到剪贴板，以便粘贴到新位置。

此命令位于路径查找器右键菜单：

• 在零件和钣金环境，此命令位于根节点的右键菜单中。

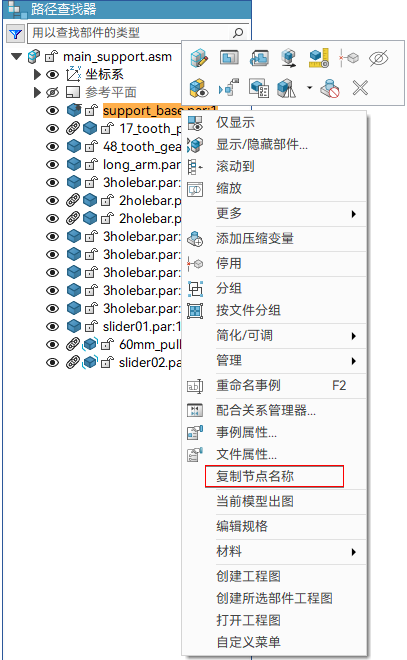

• 在装配环境，此命令位于总装节点及所有零部件节点的右键菜单中。



更多信息，请参考：

• 复制节点名称命令

优化如下：

• 右键菜单中的创建图纸更改为创建工程图。

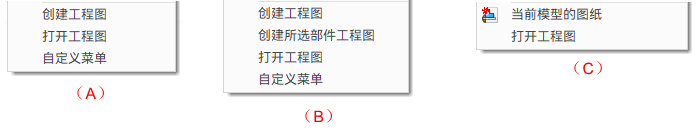

• 与工程图有关的命令排列在一起，方便查找。如下图，（A）是装配根节点右键菜单，（B）是装配中的零部件节点右键菜单，（C）是零件/钣金根节点右键菜单。

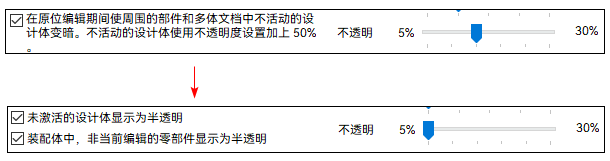

天工选项-视图页中的在原位编辑期间...选项已拆分为两个选项（如下图），用于分别控制零件/钣金文档中的未激活设计体的半透明度和装配文档中的非当前编辑零部件的半透明度。

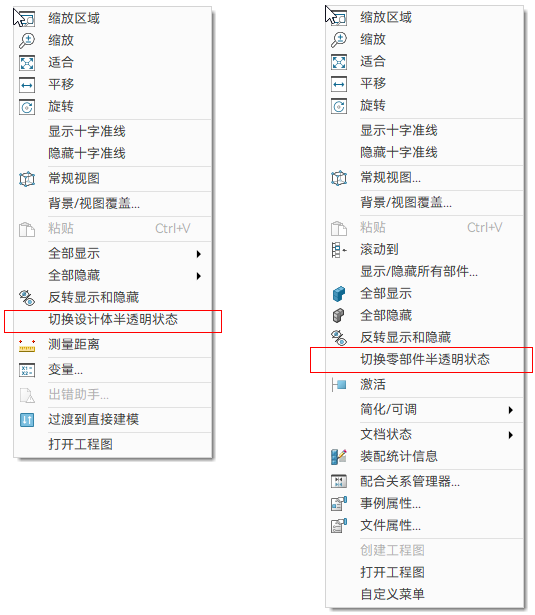

同时，在图形窗口空白区域的右键菜单中，增加了两个命令，用于快速切换这两个选项的开和关。

• 切换设计体半透明状态：位于零件/钣金环境。
• 切换零部件半透明状态：位于装配环境。



更多信息，请参考：

• 视图页（天工选项/零件和钣金环境）
• 视图页（天工选项/装配环境）
• 切换设计体半透明状态
• 切换零部件半透明状态

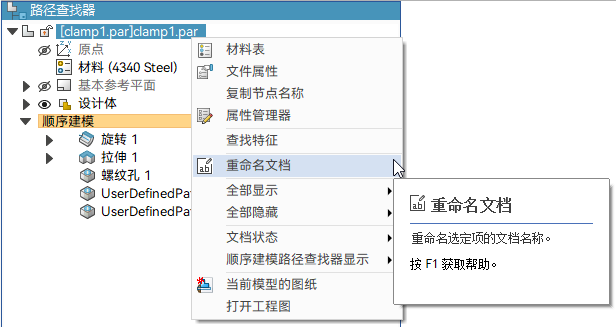

重命名文档功能继续增强。通过路径查找器，现在可以对零件文档、钣金文档、以及装配体各级零部件文档重命名。以前，仅支持装配体一级零部件。

以下选项已由装配页（天工选项）更改到助手页（天工选项）。

更多信息，请参考：

• 重命名文档命令
• 助手页（天工选项）

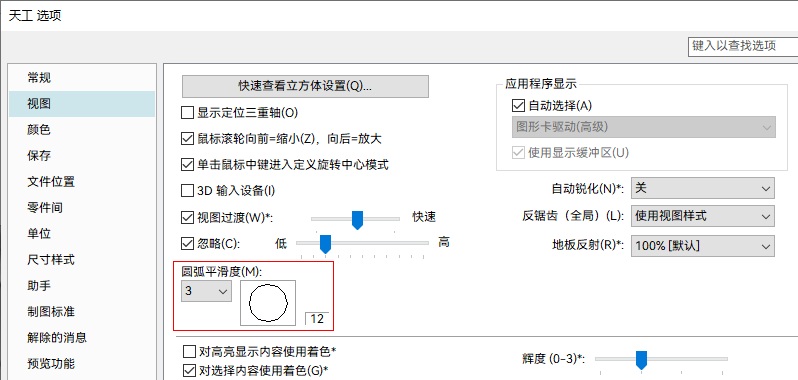

重新打开天工CAD时，天工选项对话框中的圆弧平滑度选项现在会保留上一次的设定值。在处理大型装配时，此选项会影响性能。

更多信息，请参考：

• 视图页（天工选项/零件和钣金环境）
• 视图页（天工选项/装配环境）

以前，同一年度的不同修订版本中，低版本可以打开高版本文件进行修改。对高版本文件中的新特性进行修改可能产生错误（例如，使用天工CAD 2025R0 修改 2025R1 创建的文件）。现在，同一年度的不同修订版本中，低版本只能以只读模式打开高版本文件。

更多信息，请参考：

• 打开天工文档
• 处理只读文档

现在，用户可以从功能区工具选项卡→文档组访问打包命令。以前，打包命令位于设计管理器，不容易找到。

更多信息，请参考：

• 将文档打包

尺寸命令优化如下：

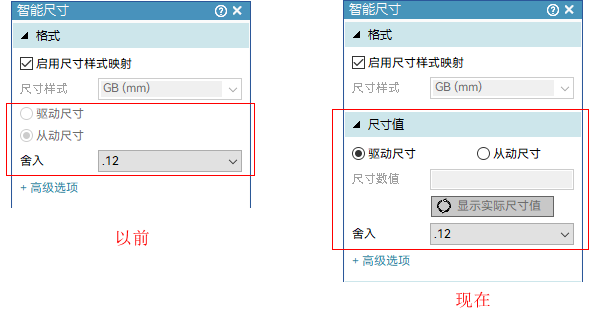

• 智能尺寸命令，格式组中的一些选项已移动到新增的尺寸值组。尺寸值组增加了尺寸数值文本框和显示实际尺寸值按钮。

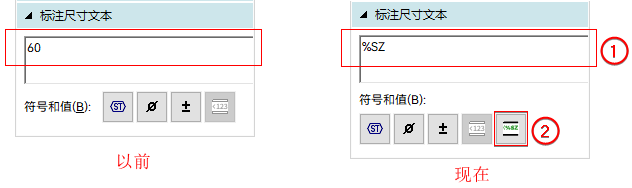

• 智能尺寸命令，标注尺寸文本组现在会显示占位符 （如下图①）。符号和值(B)新增插入尺寸数值 （如下图②）。

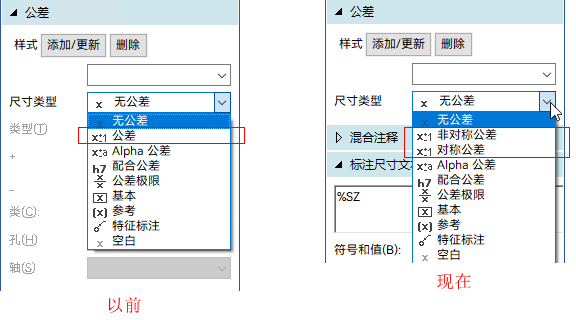

• 公差组中，尺寸类型中的公差已细分为非对称公差和对称公差两个类型。

  涉及的尺寸命令包括：智能尺寸、间距、夹角、坐标尺寸、角坐标尺寸、对称直径、自动尺寸以及附加尺寸。



更多信息，请参考：

• 尺寸命令条

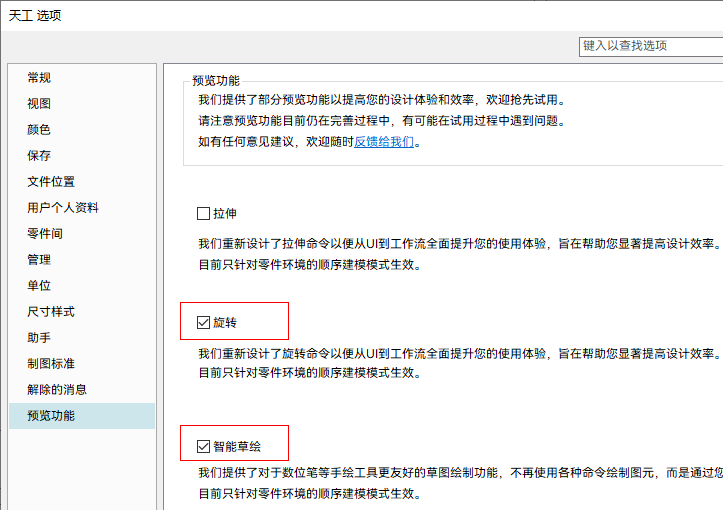

基于对前沿技术的探索及用户体验升级的持续追求，我们设计了全新的旋转命令，加强了拉伸命令，并创新设计了智能草绘功能。

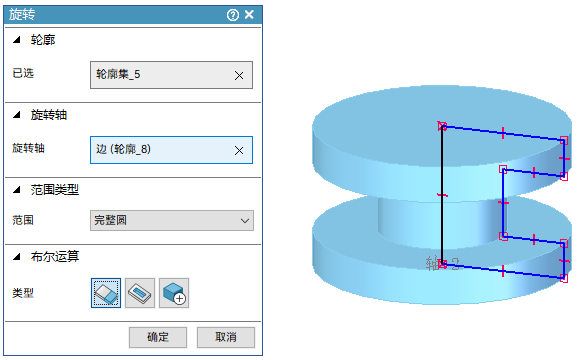

• 旋转命令：新的命令条 UI 更简洁，操作流程一目了然。

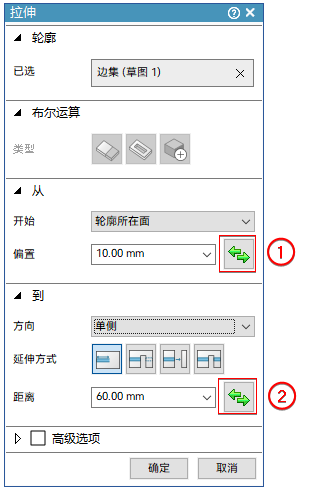

• 拉伸命令：新增反向按钮，用于反转偏置方向（如下图①）或拉伸方向（如下图②）。

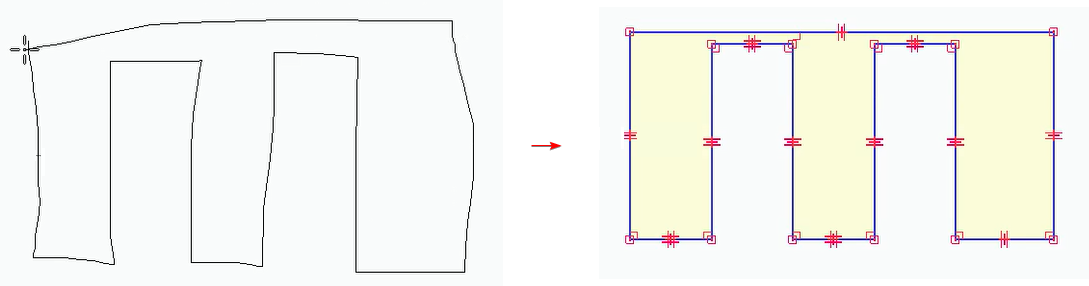

• 智能草绘：通过对笔迹的精准识别，自动创建草图元素、添加约束关系，以及创建倒圆、倒角和修剪图元。适合通过数位笔进行快速设计的场景。



更多信息，请参考：

• 旋转命令（技术预览）
• 拉伸命令（技术预览）
• 智能䓍绘命令（技术预览）
• 手势识别命令（技术预览）

天工小智增加了自动更新功能。

更多信息，请参考：

• 天工小智介绍
