钣金

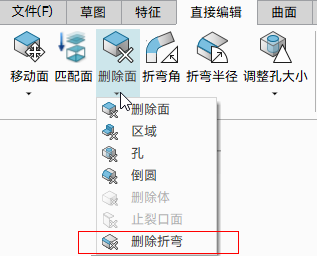

钣金顺序建模环境新增删除折弯命令，用于批量删除模型中的圆角面。

更多信息，请参考：

• 删除折弯命令
• 删除折弯命令条

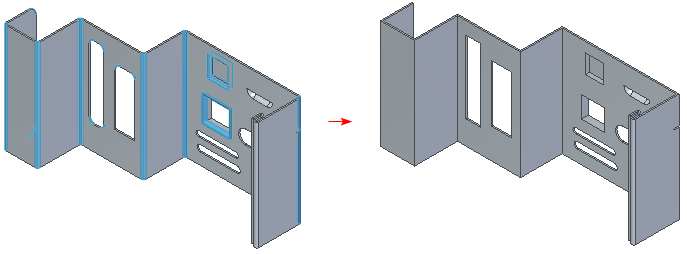

• 示例：批量删除模型中的圆角面

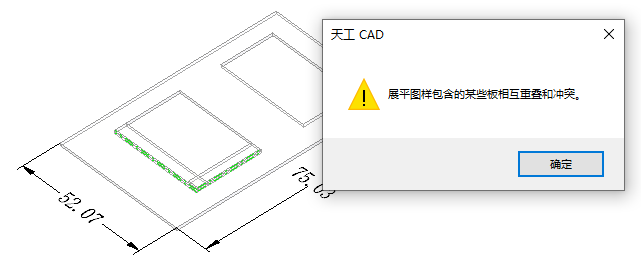

当展平失败时，现在会弹窗提示，同时展平体半透明显示。

路径查找器会显示失败信息。

更多信息，请参考：

• 展平图样命令

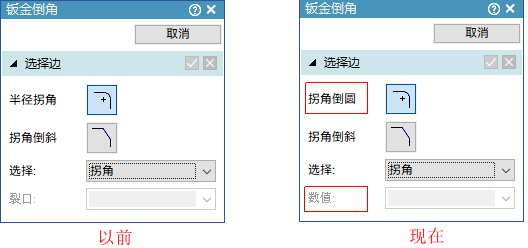

优化如下：

• 半径拐角更改为拐角倒圆。
• 裂口更改为数值。

更多信息，请参考：

• 钣金倒角命令
• 钣金倒角命令条（顺序建模）
• 在钣金件上倒角
• 在钣金件上编辑倒圆或倒角

多边弯边命令优化如下：

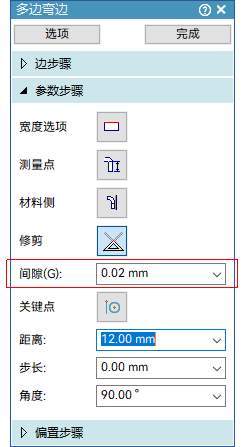

• 默认间隙值由 0.00 mm 更改为 0.02 mm 。



• 修复了以下场景中，修剪选项对重叠弯边修剪失败的问题。

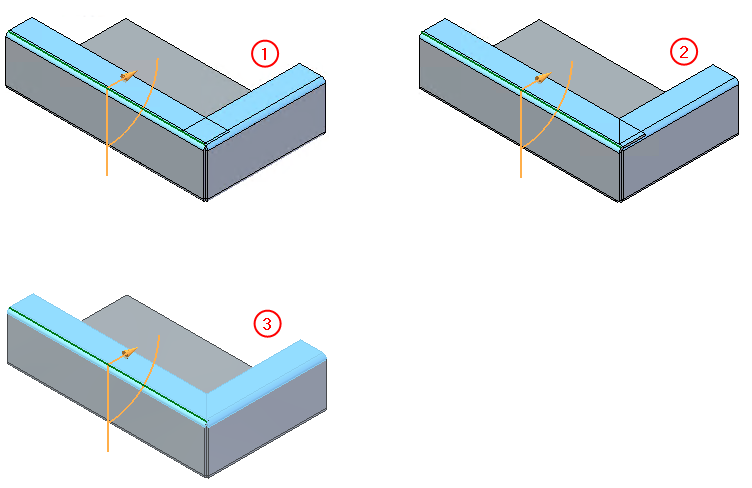

  • 当前一个多边弯边的重叠处斜接，且添加拐角止裂口时，后一个多边弯边的重叠处会修剪失败，如下图①。
  • 当前一个多边弯边的重叠处非斜接，且添加拐角止裂口→仅折弯时，后一个多边弯边的重叠处会修剪失败，如下图②。
  下图③是修复后的情形。



更多信息，请参考：

• 多边弯边命令（顺序建模）
• 多边弯边命令条（顺序建模）
• 多边弯边选项对话框（顺序建模）

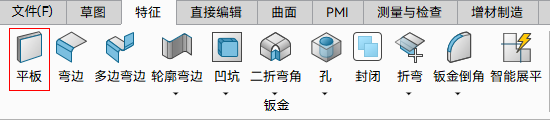

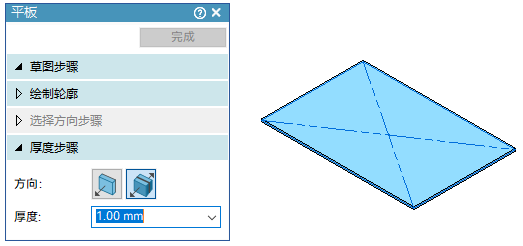

钣金环境，平板命令的厚度步骤中增加了对称延伸模式，可以创建对称厚度的平板特征。

以前，仅支持单侧延伸模式。

更多信息，请参考：

• 平板命令
• 平板命令条（顺序建模）
• 平板命令条（直接建模）
• 构造平板
