编辑顺序建模网格筋特征

1. 从路径查找器或图形窗口，选中网格筋特征。

2. 从关联工具条，选择编辑定义或动态编辑。



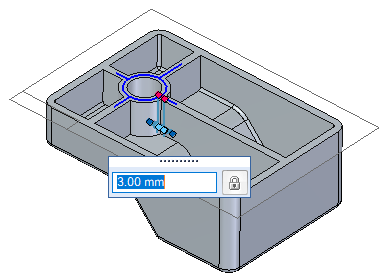

3. 单击网格筋厚度尺寸，在弹出的编辑框输入新的厚度值，按 Enter 键。



4. 在命令条上，单击完成。

1. 从路径查找器或图形窗口，选中网格筋特征。

2. 从关联工具条，选择编辑定义。

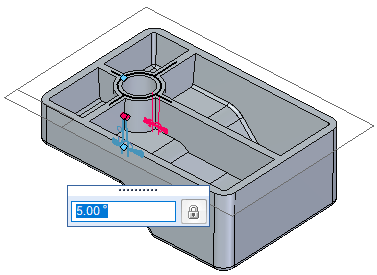

3. 如果先前已添加拔模，则单击拔模角度尺寸，在弹出的编辑框输入新的角度值，按 Enter 键。

   如果先前未添加拔模，则在命令条上展开处理步骤，选中拔模选项并输入角度值。



4. 在命令条上，单击完成。

在顺序建模环境中，由草图驱动网格筋特征。在草图轮廓上标注尺寸以控制网格筋定义。

编辑现有草图尺寸或添加尺寸：

1. 从路径查找器或图形窗口，选中网格筋特征。

2. 从关联工具条，选择编辑轮廓。



3. 编辑尺寸或添加尺寸。

4. 单击关闭草图按钮。

5. 在命令条上，单击完成。

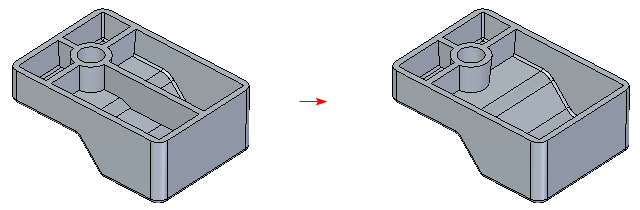

网格筋特征由草图驱动，删除或添加草图元素将更改网格筋定义。
