数据转换

SolidWorks文档导入增强

增强如下：

  • SW导入选项对话框中的读取压缩的实体已更改为读取压缩对象。
  • SW导入选项对话框中的读取压缩对象和读取隐藏对象默认勾选。
  • 使用打开命令导入 SolidWorks 装配文档时，压缩/隐藏的零部件默认会一起导入天工CAD 并保持压缩/隐藏状态。
  • 使用3D直接插入命令导入 SolidWorks 装配文档时，压缩/隐藏的零部件默认会一起导入天工CAD。压缩的零部件默认不会保持原有的压缩状态，隐藏的零部件默认会保持隐藏状态。

更多信息，请参考：

SolidWorks数据迁移增强

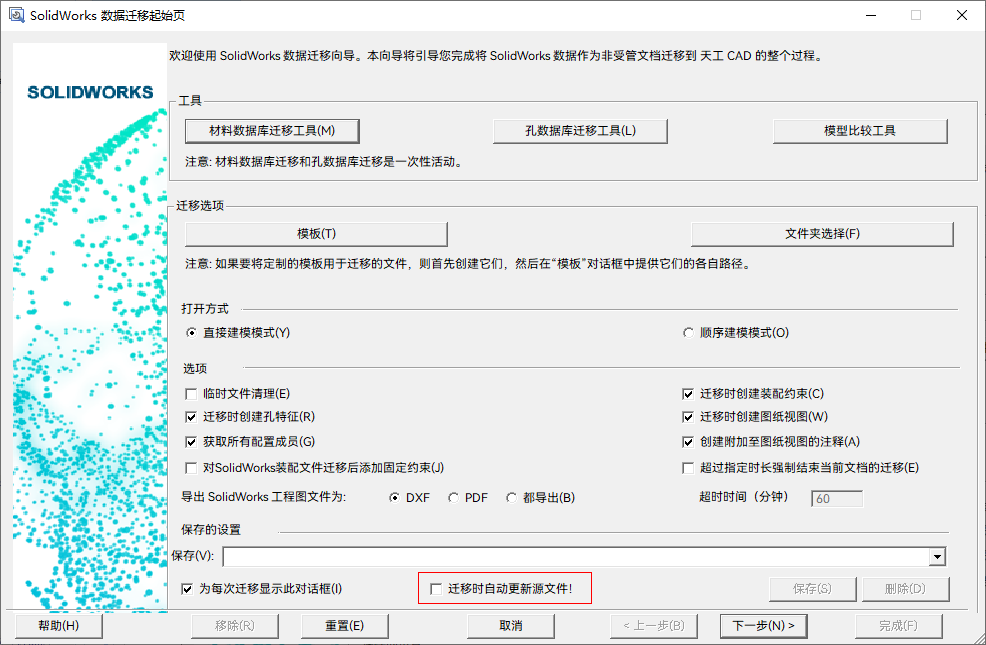

在SolidWorks数据迁移起始页增加了一个选项迁移时自动更新源文件! 。勾选时，迁移程序会在加载SolidWorks文档后先对其进行重建和保存，然后再执行迁移操作。对于版本比较旧的Solidworks文档，使用此选项可以提高迁移成功率。

Attention:

对于版本较旧的 SolidWorks 源文件，一旦重建并保存，将无法回退至原有版本。因此，在使用该选项前，请务必提前备份源文件。

更多信息，请参考：

.stp/.x_t 文档导入增强

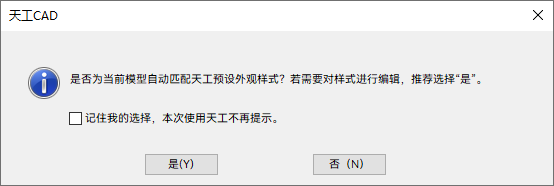

使用天工CAD 打开 .stp 和 .x_t 格式的3D模型文件时，现在会弹出下图所示对话框：

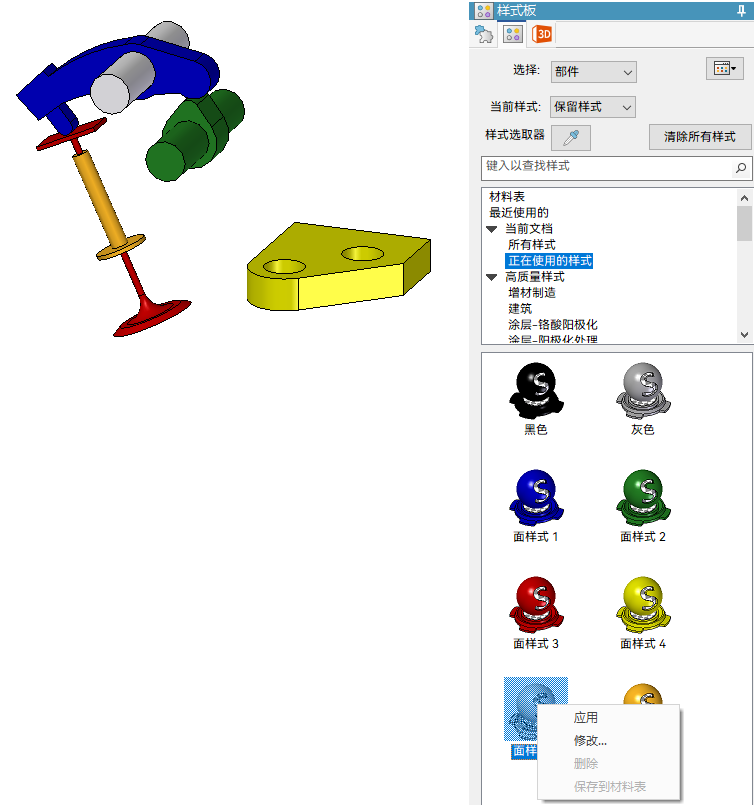

  • 单击是，应用程序将为模型的每个面自动创建一个新的外观样式。新的外观样式会显示在样式板窗格的正在使用的样式清单中，方便用户修改和重用。
  • 单击否，应用程序会保留模型的原始颜色显示，不创建任何面样式。因此无法对原始样式进行修改和重用。

更多信息，请参考：

轻量化转换增强

本次更新对轻量化转换功能进行多维度优化，新增关键信息导出能力并修复已知问题，具体如下：

  • 支持模型面周长导出

    将天工 CAD 文档另存为 3DLITE 文档时，系统会自动导出模型的面的周长。

  • 增加 3DLITE 子件转件接口

    每个零件对应 1 个独立的 3DLITE 文件，主要用于装配体的局部更新场景。

  • 支持导出 PMI 与模型视图

    将天工CAD文档另存为 HTML 文档或 3DLITE 文档时，现在可以将 PMI 、视图（包括剖视图和视图管理器中的视图）一起导出。轻量化预览时，在结构树上可以查看导出的 PMI 和视图信息。

    导出规则与查看路径：
    • 依赖关系：视图导出依赖模型路径查找器中的 PMI 节点。若路径查找器无 PMI 节点，则不导出视图。
    • 层级适配：对于装配件，总装、子装及各级零部件的 PMI 和视图会分别导出至各自对应的轻量化数据节点下。

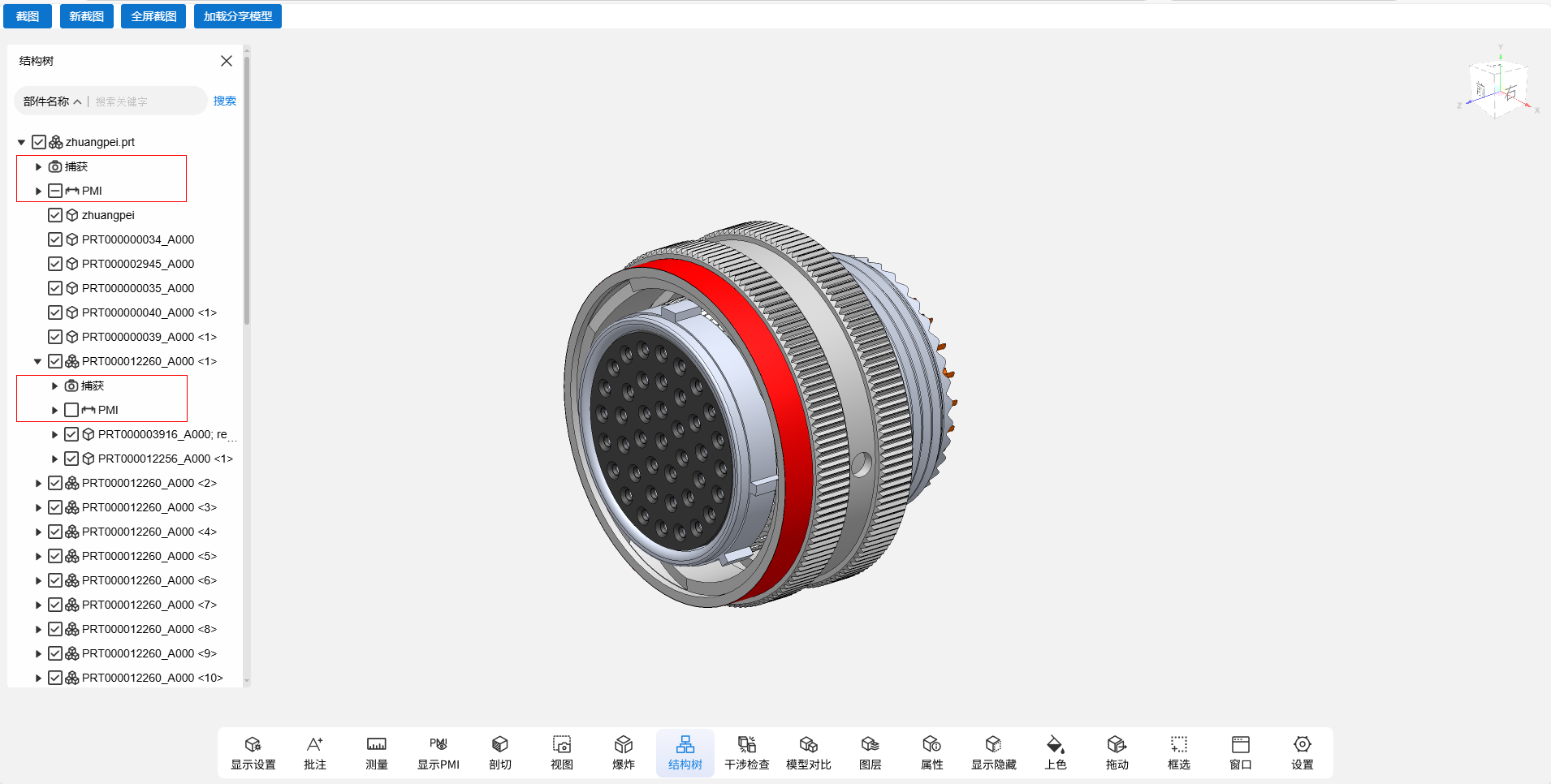

    • 预览路径：在轻量化预览页面中，导出的 PMI 位于轻量化预览页面→结构树→ PMI 节点；导出的视图位于轻量化预览→结构树→捕获节点。
  • 隐藏部件导出逻辑优化
    针对 3DLITE、DLM、HTML 格式，优化隐藏部件的导出与显示规则，确保轻量化界面与原模型的显示状态一致：
    • 3DLITE/DLM 格式：导出时无额外选项。若原模型包含隐藏的零件、子零件、子装配体或多实体，则轻量化显示界面会默认匹配原模型的显示/隐藏结果（即原隐藏的内容默认不显示）。
    • HTML格式：导出时需根据HTML导出选项对话框中的仅导出所显示的选项判断。
      • 若不勾选该选项，则逻辑与 3DLITE/DLM 一致，即默认显示原模型的可见内容，隐藏内容可通过结构树窗口控制显示。
      • 若勾选该选项，则仅导出当前界面中显示的内容，原隐藏的部件不纳入导出范围。

  • 已知问题修复

    修复了天工 CAD 文档另存为 HTML、3DLITE、DLM 格式时的以下问题，提升轻量化文件的准确性与显示效果：
    • 文本注释中的特殊字符无法显示的问题；
    • 非水平 / 竖直方向的 PMI 显示不全、PMI 中公差符号 %25ST 无法导出的问题；
    • 部分形位公差符号不受支持，且装配体导出为 DLM 格式时，形位公差间距过小、穿过分隔框的问题；
    • 在天工看图中查看轻量化文件时，焊接符号额外显示冗余符号的问题。

更多信息，请参考：
